ACDelco（ACデルコ）のデジタルトルクレンチって、精度の高さとコスパの良さでDIYユーザーからプロまでめちゃくちゃ人気ですよね。でも、いざ手元に届いて箱を開けたら「acdelco トルクレンチ 説明書が英語ばかりで読めない！」って焦った経験、ありませんか？それに、デジタルならではの多機能さが裏目に出て、最初はどう操作していいか難しく感じてしまう方も多いかなと思います。

とくに「Arm607 4 説明書」を必死にネットで探しているあなたや、「ACDelco ト ルクレンチ 評判が良いから買ってみたけど、初期設定でつまずいた…」と戸惑っている方も少なくないはず。デジタルモデル特有の「Ac デルコ ト ルクレンチ 校正っていつ必要なの？」という疑問から、「そもそもトルクレンチのトルク値はどうやって確認する？」といった超キホン。「正しいトルクレンチの締め付け手順は？」「トルクレンチ 使い方 緩める？みたいに逆回転で使ってもいいの？」といった実践や禁止事項、さらには「エアコンのトルクレンチの使い方は？」といった特定のシチュエーションまで、気になることはどんどん出てきますよね。

そこでこの記事では、ACDelcoデジタルトルクレンチの公式マニュアルの情報をギュッと分かりやすくまとめました。英語の説明書と格闘しなくても大丈夫ですよ。あなたの疑問をひとつずつ丁寧に解消して、せっかく買った工具の性能を100%引き出すためのコツをたっぷり解説していきますね。

ACDelco トルク レンチ 説明 書の基本

付属する説明書の概要

ACDelcoのデジタルトルクレンチに付属している説明書（ユーザーマニュアル）って、実は単なるボタンの押し方ガイドじゃないんです。工具を安全に、そして長期間相棒として使い続けるためのバイブルとも言える大事な文書なんですよ。とくに、通電箇所での使用禁止による感電リスクや、オーバートルク（締めすぎ）による工具破損、それが原因で起こるケガのリスクなど、重大な安全ルールが冒頭にしっかり書かれています。

また、デジタルモデルならではの機能も見逃せません。たとえば4種類（N-m、kg-cm、ft-lbs、in-lb）もある測定単位の切り替え機能や、トルクをどう測るかを選ぶ「ピークモード(P)」と「トレースモード(T)」の切り替え。これらは感覚だけじゃ絶対になんとかならない部分なので、説明書の内容を正しく理解して設定する必要があります。

「なんとなくボタンを押せば使えるでしょ」と感覚で操作してしまうと、締め付けミスで大切な愛車の部品を壊してしまったり、工具自体がすぐ壊れてしまったりするかも。最悪の場合、メーカー保証の対象外になってしまうリスクもあるので注意してくださいね。

日本語説明書の重要性
正規ルートで販売されているARM607-4などの一部モデルには、「日本語取扱説明書付属」と明記されているものもあります。ただ、並行輸入品やネット通販でお得に購入した場合、英語など他言語のマニュアルしか入っていないことがよくあります。そんな時は焦らず、本記事の解説を読んだり、公式で公開されているPDFをチェックしたりするのが確実ですよ。

ACDelco ‎ARM601-3 デジタルトルクレンチ ユーザーマニュアル

ACDelco ARM602-4 デジタルトルクアダプター ユーザーマニュアル

評判と特徴

ACDelcoのデジタルトルクレンチが、週末のDIYを楽しむ方から毎日現場で働くプロのメカニックまで、これだけ幅広く愛されているのには理由があります。ズバリ、圧倒的なコストパフォーマンスと、それに負けない信頼性の高さです。

KTCやTONEといった国内の超有名工具メーカーが展開しているデジタルモデルと比べると、ACDelcoはかなり手頃な価格で手に入ることが多いんですよね。でも、「安いから機能もそれなりでしょ？」と思ったら大間違い。機能面でもプロユースに十分耐えられる実力を持っています。

1. アラーム機能で初心者のミスを徹底防止

昔ながらのアナログなプレセット型トルクレンチだと、設定したトルクに達した時の「カチッ」という音や手元のわずかな感触に頼るしかありませんでした。これって、周りがうるさい作業環境や、まだ感覚を掴んでいない初心者の方だと、その瞬間を聞き逃してしまい、結果的にボルトを締めすぎてしまう（オーバートルク）リスクが結構高かったんです。

その点、ACDelcoのデジタルモデルは本当に親切です。設定トルクに近づくと「ピピッ」という断続的なブザー音とLEDの点滅で事前に警告してくれて、ピタリと設定値に達すると「ピーッ」という連続音とLEDの点灯でハッキリ教えてくれます。これなら、誰が使っても感覚に頼らず正確な締め付けができちゃいますよね。

2. プロも納得の信頼性の高い精度

精度について心配される方もいるかもしれませんが、多くのモデルで「CW（時計回り）±2%」「CCW（反時計回り）±3%」という非常に高い精度が保証されています。これ、実はISO 6789という国際標準化機構が定めている手動式トルク締め付け工具の規格をクリアしている証拠。プロのシビアな現場でもしっかり通用する信頼性の証です。

ネットの口コミなどを見ていると「ボタン操作が少し分かりにくい」という声もチラホラ見かけますが、これは多機能だからこその悩みでもあります。安心してください、一度モードや単位を設定してしまえば工具側が覚えていてくれる（メモリ機能）ので、車やバイクの整備で毎回同じ単位を使うなら、そこまで大きなデメリットにはならないかなと思います。

Arm607-4の説明書のポイント

ACDelcoの豊富なラインナップの中でも、ズバ抜けて高い人気を誇るのがARM607-4です。とくに自動車整備をメインでやりたい方にはベストな選択と言えます。その理由は、1/2インチ(12.7mm)というドライブ角。車のホイールナットや足回りの太いボルト、エンジンマウントなど、大きな力が必要な箇所に使うソケットにジャストフィットするからです。

さらに素晴らしいのが、20-200Nmというメチャクチャ広いトルク範囲をこれ1本でカバーできちゃう点。乗用車のホイールナット締め付け（だいたい100～120Nmくらいが多いですね）は余裕ですし、それより少し弱いサスペンション周りのボルトから、200Nm近い高トルクが必要な場所まで対応できる汎用性の高さが最大の強みです。

このARM607-4の説明書や製品情報で、絶対に読み飛ばしちゃいけないのが「推奨トルク値設定範囲」に関するアドバイスです。

最適トルク値に関する記述に注目！
メーカーの製品情報には「推奨トルク値設定範囲は、最大トルク値-10％となります。例：トルク範囲が20-200Nmの場合、最適トルク値は180Nmに設定されます。」と書かれています。これ、どういう意味か分かりますか？

実はこれ、工具の中にある繊細なセンサーやメカニズムの耐久性を考えて、「長持ちさせたいならフルパワーで使い続けないでね」というメーカーからの優しいメッセージなんです。常に限界ギリギリの200Nmで使い続けるより、少しマージンを持たせた範囲で使ってあげた方が、精度も狂いにくく工具の寿命をグッと延ばすことができますよ。

ARM601-3とARM602-4の違い

「どっちを買えばいいの？」と迷う方が多いのが、ACDelcoの「レンチ一体型」と「アダプター型」です。具体的には、ARM601-3がレンチそのもの、ARM602-4がアダプターですね。これは単純な見た目の違いだけでなく、どう使いたいかという根本的な用途の違いになります。

選ぶときの基準は、あなたが今どんな工具を持っているかと、これからどんな作業（どれくらいの力が必要か）をしたいかで決めてみてください。

比較項目	ARM601-3 (デジタルトルクレンチ)	ARM602-4 (デジタルトルクアダプター)
製品形状	レンチ一体型 （クイックリリースラチェット）	アダプター型 （手持ちのラチェット等に装着）
ドライブ角	3/8” (9.5mm)	1/2” (12.7mm)
トルク範囲	5-50 Nm (低～中トルク)	5-200 Nm (低～高トルク)
電源	単4アルカリ電池 × 4本	CR2032 コイン電池 × 2個
主な用途	エンジン周り、バイク整備、自転車など	自動車のホイールナット、足回り整備など

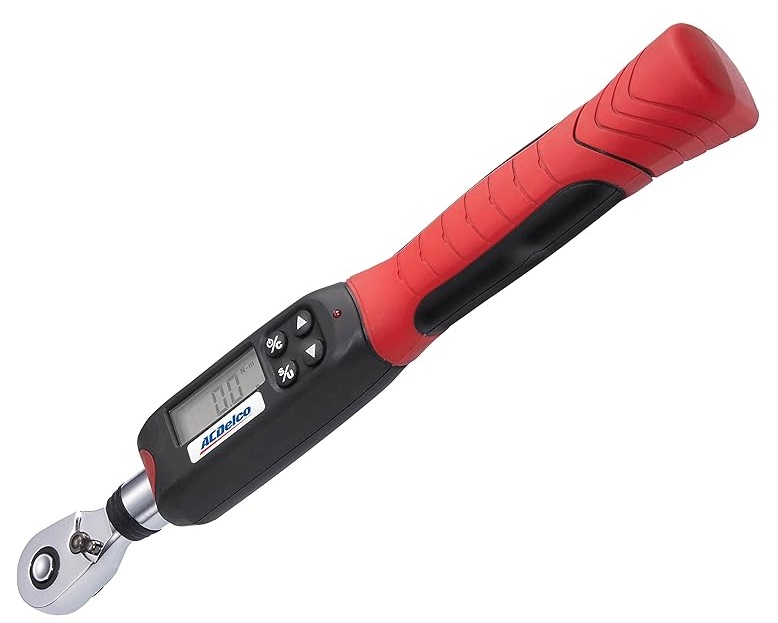

ARM601-3（レンチ一体型）は、ドライブ角が3/8インチと少し小さめで、トルク範囲も5-50Nmと優しい力に対応しています。バイクのエンジン周りのデリケートなボルトや、車の内装、自転車のカーボンパーツなど、細かなトルク管理が求められる作業にピッタリです。レンチと一体になっているので、サクサク作業を進められるのがいいですね。

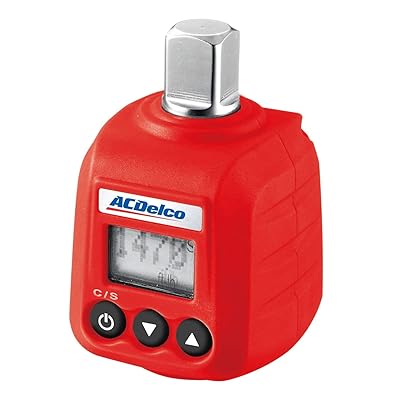

一方のARM602-4（アダプター型）は、すでにあなたが持っている1/2インチの長めのスピンナーハンドルやラチェットレンチの先端にカチャッと取り付けるだけで、その工具が一瞬でデジタルトルクレンチに早変わりする魔法のアイテムです。200Nmまで対応できるので、タイヤ交換時のホイールナット締め付けにもバッチリ。手持ちの工具を無駄なく活かせるのでお財布にも優しいですし、狭くてレンチが振れない場所では、組み合わせる工具を短くしたり長くと変えたりできる柔軟性が最高です。

ちなみに、意外と見落としがちなのが電源の違い。単4電池を使うARM601-3はコンビニでもサクッと買えますが、ARM602-4が使うCR2032というボタン電池は、いざという時に買いに行っても売っていないことがあるので、予備を常備しておくことをおすすめします。

デジタルトルクレンチの校正と保守

デジタルトルクレンチは、ただの鉄の塊ではなく「精密測定機器」です。だからこそ、アナログ式以上に精度をキープするための定期的な校正（キャリブレーション）がめちゃくちゃ重要になってきます。

もし精度が狂ったまま気づかずに使い続けてしまうと、どうなるでしょうか？規定値で締めているつもりが実は締めすぎていてボルトをねじ切ってしまったり、逆に全然締まっていなくて走行中にホイールが外れてしまったり…想像するだけでゾッとしますよね。

一般的な校正に出すタイミングの目安は、1年に1回、もしくは一定の使用回数（たとえば5,000回）ごとと言われています。ACDelcoのモデルには、自分が何回締め付けたかを記録してくれる賢い「カウント機能」がついているものもあるので、校正時期の目安を管理するのにすごく役立ちますよ。

画面に「Err」が出たら一発アウト！即使用中止です
説明書には怖い注意書きがあります。それは、工具の限界（最大トルクの110%）を超えるような無理な力をかけてしまうと、ディスプレイに「Err（エラー）」と表示されてブザーが鳴りっぱなしになるというもの。これはただの警告じゃなくて、「限界突破して壊れました！」というSOSサインです。
この表示が出てしまった工具は、心臓部である内部センサーがダメージを受けている可能性が非常に高く、もう精度は全く信用できません。絶対にそのまま使い続けたり、自分で分解して直そうとしたりせず、すぐに購入店や専門の校正業者に点検を依頼してくださいね。

日々の保守についてですが、アナログ式だと使い終わったらバネを休ませるために一番低い数値に戻す儀式が必要でしたが、デジタル式は電子センサーなのでその手間は不要です。作業が終わったら、オイルや泥汚れをサッと拭き取って、夏の車内みたいな高温多湿になる場所や直射日光、強い磁石の近くを避けて、必ず付属の専用ケースに入れて大切に保管してあげてください。

ACDelco トルクレンチの説明書に学ぶ使い方

トルクレンチの締め付け手順は？

さあ、いよいよ実践です。ACDelcoデジタルトルクレンチを初めて使う時は、正しい手順を踏むことが何より大事。最大の武器であるアラーム機能をしっかり活用して、ミスなく完璧に締め付ける基本手順を一緒に確認していきましょう。

ちょっと豆知識：なぜハンドルの「中心」を握らなきゃいけないの？
これ、結構知らない人が多いんですが、トルクというのは「加える力 × 支点からの距離」で計算されます。トルクレンチは、メーカーが指定したハンドルの中心を握った時にだけ、正しい数値が出るように計算されて作られているんです。もし、ハンドルの端っこを指先で持ったりすると「テコの原理」が効きすぎて、画面の数字より実際は弱く締まってしまいます。逆に、ヘッドに近い首元を持ったりすると、とんでもなく強く締まってしまうんです。
そして一番やってはいけないのが、ハンドルに鉄パイプなどを差し込んで延長して使うこと。これは絶対に禁止です！トルクが狂うのはもちろん、工具がポッキリ折れて大ケガをする原因になりますよ。

使い方で緩めるのはNG？

「固いボルトがあるから、柄の長いトルクレンチで緩めちゃえ！」…ちょっと待ってください。それ、トルクレンチの扱いで絶対にやってはいけない最大のタブーなんです。ACDelcoのマニュアルにもデカデカと警告が書いてありますが、トルクレンチをボルトやナットを「緩める」ために使うのは今すぐやめてください。

トルクレンチはあくまで「締め付ける力を精密に測るための体重計」みたいなものであって、力任せにボルトを外すための「バール」ではありません。

なぜ緩め作業に使っちゃダメなの？
サビで固着したボルトや、プロのインパクトレンチでガチガチに締まったナットを緩めるときって、自分が思っている以上に凄まじい「破壊トルク」がかかっています。そんなとんでもない力を、繊細なセンサーやラチェットの細かいギアが詰まったトルクレンチにかけるとどうなるか。一発で中のセンサーがお亡くなりになったり、ギアが粉々に砕け散ったりして、二度と正確な数値が測れないガラクタになってしまいます。

「でも、説明書にCCW（反時計回り）の精度も書いてあるじゃん」と思うかもしれません。たしかにそうですが、あれは逆ネジ（左ネジ）を規定トルクで「締める」ときや、今の緩み具合をそっと「測る」という特殊なチェック作業のためのものです。固着したボルトを力ずくで外すための耐久性があるという意味では決してありません。

じゃあどうすればいいの？という話ですが、ボルトやナットを緩める時は、関節がなくてメチャクチャ頑丈な「スピンナーハンドル（ブレーカーバー）」や、緩め作業専用のごついラチェットレンチを使いましょう。トルクレンチの出番は、すべての部品を仮組みして、一番最後におこなう「本締め」の神聖な儀式のときだけと覚えておいてくださいね。

トルク値はどうやって確認する？

ACDelcoのデジタルトルクレンチで「今どれくらいの力で締まってるかな？」を確認する方法は、実は2種類あります。作業の目的によって「トレースモード」と「ピークモード」を使い分けるのがツウな使い方です。

トレースモード (T: Trace Mode)

ピークモード (P: Peak Mode)

ピークモードなら、力を抜いても画面に最大値が残ってくれるので、焦って数値を読み取る必要がありません。次のボルトを締めるために表示をゼロに戻したい時は、電源/リセットボタンを軽くポチッと押すだけでOKです。

車やバイクの整備で「メーカー指定の規定トルクでキッチリ締める」ことが目的なら、目標値をセットしてアラームに頼るのが一番確実。だから、基本的には「ピークモード(P)」を選んでおけば間違いありませんよ。作業が終わった後に「よし、ちゃんと指定通り締まってるな」と確認できるので、DIYでの安心感が違います。

デジタル機のモード設定（ピーク/トレース）

さて、実際に「ピークモード(P)」と「トレースモード(T)」を切り替える方法ですが、これは拍子抜けするくらい簡単です。

マニュアル（ARM601-3やARM602-4など）を見ると、電源が入っている状態で、▲（上）ボタンか▼（下）ボタンのどちらかを軽くポンッと押して放すだけ。たったこれだけで、画面の端っこにある「P」と「T」のマークが切り替わります。

さらに嬉しいのが、ACDelcoのデジタルモデルの多くに搭載されている「メモリー機能」です。

賢いメモリ機能とカウント機能
説明書によると、なんと電池を新しいものに交換しても、前回使ったときの「モード（PかT）」と「単位（N-mなど）」の設定を工具側がちゃんと覚えていてくれるんです。これ、地味ですけど毎回設定し直すイライラがないので最高に便利ですよ。
さらに、裏でひっそり動いている「カウント機能」も優秀。設定したトルクに達した回数を自動でカウントしてくれているので、「そろそろ5,000回使ったから校正に出す時期かな」というメンテナンスの目安に大活躍してくれます。

こういう隠れた便利機能を知らないまま使うのはもったいないので、やっぱり最初は説明書（またはこの記事！）に目を通しておくのが一番ですね。

バッテリー交換とメンテナンス方法

デジタル機器である以上、バッテリーの管理と使った後のお手入れは、工具を長持ちさせるための生命線になります。

バッテリーの交換について

作業中に「あれ？画面の数字が薄くて見えない」「電源がなかなか入らない」といった症状が出たら、それは本体が壊れたのではなくバッテリー消耗のサインです。焦らず、指定された新しい電池に交換してあげてください。

マニュアルには「メーカーが違う電池をちゃんぽんして使わない」「古い電池と新しい電池を混ぜない」といった、小学生の理科で習うような基本ルールも書かれています。面倒くさがらず、必ずすべて新品の同じ電池に入れ替えてくださいね。

【超重要】しばらく使わないなら絶対に電池は抜いて！！
工具をダメにする原因ナンバーワンと言っても過言じゃないのが、「電池の液漏れ」です。数ヶ月から半年以上出番がなさそうなら、面倒でも必ず電池を本体から抜いて保管してください。電池を入れたまま放置して液漏れを起こすと、中の金属端子や大事な電子基板がドロドロに腐食してしまい、修理に出しても「基板交換で新品買うより高くつきますね」と言われる致命傷になります。

清掃と保管のコツ

作業が終わったら、グリップについた手汗や油汚れ、グリスなどを柔らかくて乾いた清潔な布（ウエスなど）で優しく拭き取ってあげましょう。ここでも注意点があります。汚れが落ちないからといって、パーツクリーナーやアルコール、シンナーなどの強力な溶剤は絶対に使わないでください。画面のプラスチック部分が白く曇ったり、溶けたりして最悪の結末を迎えます。
キレイになったら、高温多湿や直射日光を避け、大きなスピーカーや強力なマグネットパーツトレイなどの「磁気」を出すものから離して、必ず専用のハードケースに入れて寝かせてあげてくださいね。

エアコンのトルクレンチの使い方は？

「よし、車の整備で使い慣れたこのデジタルトルクレンチを使って、家のエアコン取り付け（フレア接続）もDIYでやっちゃおう！」と意気込む方もいるかも知れません。エアコンの配管接続はガス漏れを防ぐためにめちゃくちゃシビアなトルク管理が必要なので、その発想はとても正しいです。

でも、ちょっと待ってください。結論から言うと、ACDelcoのARM601-3やARM607-4のような、先端がソケットをカチャッとはめる「ラチェット式」のトルクレンチは、エアコンの配管作業には構造上使うことができません。

理由はすごく単純で、工具の先端（ヘッド）の形が、エアコンのナットに物理的にハマらないからです。

エアコン配管には「横から挟める」専用工具が必要
エアコンの配管をつないでいる「フレアナット」という部品は、ナットの中心を冷媒ガスが通る銅の管がズバッと貫通している構造になっています。つまり、ボルトの頭が飛び出していないので、上から筒状のソケットをすっぽり被せることが不可能なんです。
この作業をやるには、管をよけてナットの側面から「コの字型」に挟み込むことができる「スパナ型」や「フレアナットレンチ型」のヘッドを持った、エアコン専用のトルクレンチが絶対に必要になります。

残念ながらACDelcoのARMシリーズはこの形状に対応していないので、もしエアコンのDIYに挑戦したい方は、ACDelcoにこだわらず、空調工具を専門に作っているメーカー（TASCOやBBKなど）がセットで出している専用トルクレンチを別途用意してくださいね。

ACDelco トルクレンチの説明書の総括

ここまで読んでいただき、本当にお疲れ様でした。この記事では、英語で書かれていて分かりにくいACDelcoのデジタルトルクレンチのユーザーマニュアルを紐解きながら、その素晴らしい機能や、失敗しないための正しい使い方、そして長く愛用するための注意点などをたっぷり解説してきました。

トルクレンチは、あなたの愛車やDIY作品の安全を守るための、いわば「最後の砦」となる大切な工具です。せっかくコスパも精度も抜群のACDelcoを手に入れたのですから、マニュアルの基本をしっかり押さえておくことが一番の近道になります。

とくに覚えておいてほしいのは、目標値に合わせてピピピッというアラーム音を頼りにゆっくり締めること。そして、固いボルトを緩めるような無茶な使い方は絶対にしないこと。さらに、しばらく使わない時は面倒でも必ず電池を抜いてケースにしまうこと。この3つを守るだけでも、あなたの工具は長く、正確に働き続けてくれるはずですよ。

正しい知識を身につけたら、あとは実践あるのみです。デジタルの安心感を味方につけて、安全で楽しいトルク管理ライフを満喫してくださいね！
