ジムニーJA11整備ガイド：トルクレンチで守る足回りとエンジン

スズキ・ジムニーJA11。今でも本当に多くのファンを魅了している本格的なオフロード車ですよね。でも、古い年式だからこそ、日々のメンテナンスには特別な注意が必要になってきます。
特に過酷な環境を走り抜く足回りや、常に熱と圧力に晒されているエンジンの整備では、「JA11のトルクレンチ」を使った正確な締め付けトルクの管理が、絶対に妥協できないポイントなんです。
Uボルトの締め付けによるサスペンションの固定や、ハブナットの精緻なプレロード調整、そして日常的なホイールナットやプロペラシャフトといった各パーツの確実な結合。これらには、それぞれに定められた「適切な力」が厳密に求められます。
この記事では、JA11のDIY整備に情熱を注ぐ私が、トルクレンチをフル活用した安全で確実なメンテナンス方法を、基礎から応用まで徹底的に詳しく解説していきますね。
適材適所の工具を選んで、プロ顔負けの正しい手順を深く理解することで、あなたの愛車をいつまでも最高のコンディションに保つお手伝いができれば嬉しいです。

JA11のトルクレンチと足回り整備

ジムニーJA11の最大の魅力といえば、やっぱり強靭なラダーフレームと前後リジッドアクスルによる堅牢な足回りですよね。でも、その本来の悪路走破性能をしっかり引き出して、オンロードでの直進安定性も確保するためには、ミクロの単位での正確な組み付けが求められます。
ここでは、JA11のサスペンションやハブ周り、駆動系といった走行の要となる部分の整備について、トルク管理の視点からさらに深く、そして詳しく見ていきましょう。

足回り整備における軸力の重要性

JA11のような製造から数十年が経過した旧車を整備するとき、ボルトやナットの締め付けって単なる「部品の固定作業」だと思っていませんか？実はそれ、表面的な意味合いを大きく超えた、ものすごく重要な役割を持っているんです。
金属の部品同士を強力かつ安全に結びつけるためには、ボルトを規定の力で回転させて、ねじ山を介してボルト自体を引っ張ってわずかに引き伸ばす必要があります。そこで生じる、強力なスプリングのような元に戻ろうとする力。これが「軸力（じくりょく）」と呼ばれる物理的なエネルギーで、結合には絶対不可欠なんですよね。
この目に見えない軸力を正確に発生させて、設計者が意図した通りの結合力を生み出すために、トルクレンチという高精度な計測機器がどうしても必要になってくるわけです。

ただ、長年の過酷なクロカン走行や風雨に晒された使用環境のせいで、JA11の足回りのねじ山には強固な赤錆や泥、古くなってカチカチに硬化したグリスなんかがびっしりと付着していることがほとんどかなと思います。
こんな風にねじ山や座面が荒れた状態だと、回転させる際の「摩擦」が極端に大きくなってしまいます。規定のトルク値まで締め付けてトルクレンチが「カチッ」と鳴っても、その力の大部分が摩擦抵抗に奪われてしまって、肝心のボルトを引き伸ばすための十分な軸力は全く得られていない…なんていう恐ろしい事態に陥ることも。
だからこそ、トルクレンチを当てる前の下準備が超重要。まずは真鍮ブラシやワイヤーブラシ、あるいはタップやダイスといったねじ山修正ツールをフル活用して、徹底的に汚れと錆を落としてあげてくださいね。
さらに、整備書で「乾燥状態」での締め付けが指定されているか、「潤滑状態（オイルやグリスの塗布）」が指定されているかをしっかり確認し、指定された摩擦係数の状態を正確に保つこと。これが旧車整備の絶対的な基本になります。

経年劣化による金属疲労への警戒

長期間にわたって過酷な環境で放置され、錆が内部まで浸食してしまったボルトは、目に見えない金属疲労を起こしている可能性が非常に高いです。
ステアリング回りやサスペンションなど、命に関わる重要な保安基準部品の取り扱いには本当に注意してくださいね。
少しでもねじ山が痩せていたり、締め込み時に「あれ？なんかヌルッとしたぞ…」という嫌な感触があった場合は、直ちに作業をストップ。ボルトごと新品に交換するか、最終的な判断はプロの整備工場などの専門家に相談するのが一番安心です。

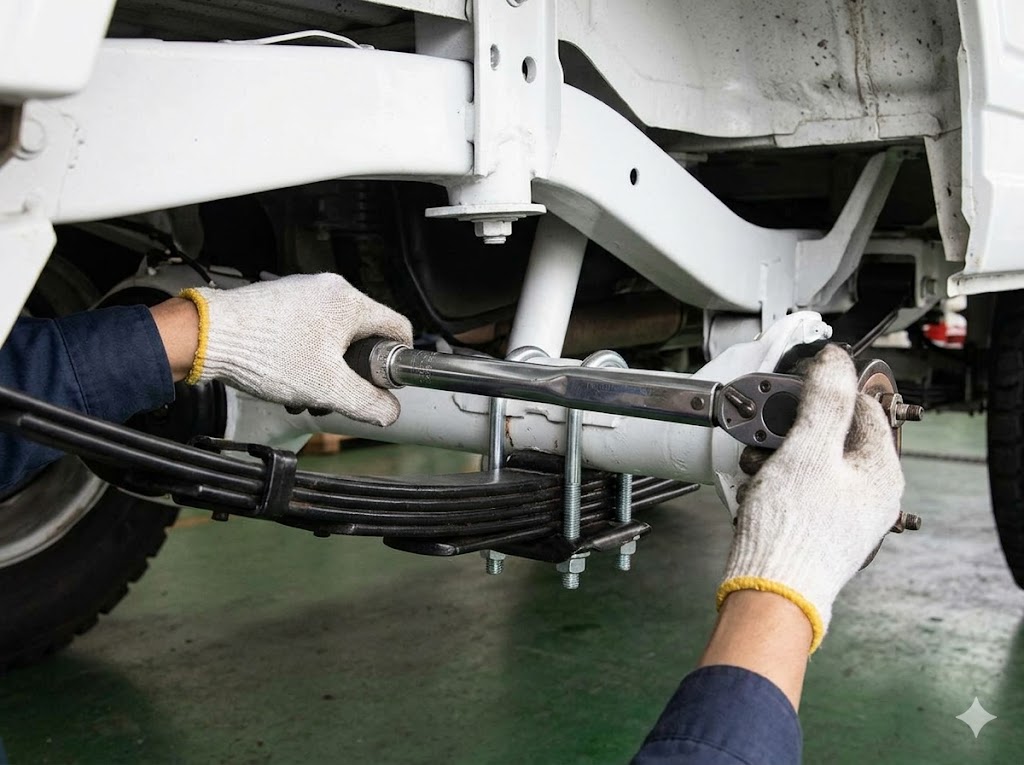

Uボルトの交互締めと規定値

JA11の足回りを屈強に支えているリーフスプリング（板バネ）は、極太のUボルトによって分厚いアクスルハウジング（車軸）に強固に固定されています。
このUボルトの締め付けには、足回り整備の中でも特に慎重で丁寧な作業プロセスが求められるんです。
もし締め付けトルクが不足して弱すぎた場合、走行中の激しい突き上げやブレーキング時の強力なトルク反力で部品間にわずかな隙間が生じ、リーフスプリングが前後左右にずれ動いてしまいます。
これがどんどん進行すると、センターピンと呼ばれる位置決めのボルトがせん断されて折れ、最悪の場合は車軸がずれて操縦不能に陥るという致命的な危険性が潜んでいます。

逆に「緩むのが怖いから」と、規定値を大きく超えて力任せにギュッと強く締めすぎるとどうなるでしょうか？
Uボルト本体が弾性限界（金属が元の形に戻れる限界点ですね）を超えて引き伸ばされる塑性変形を起こして、強度が著しく低下してしまいます。
そのままオフロードでハードな衝撃が加わると、最悪の場合はUボルトがパキッと破断して、やはり大事故に直結してしまうかもしれません。
安全に、かつ均一な面圧で作業を進めるためには、4つのナットに対して対角線上に均等に力をかけていく「交互締め（クロス締め）」のテクニックが絶対に必須です。
片側だけを先に締め切ってしまうと、スプリングシートが傾いてしまって、正確なトルクが永遠に出なくなっちゃいますからね。

Uボルト締め付けのステップアップ手法

一気に規定値（例えば60N・mなど）まで締め上げるのではなく、まずはラチェットで軽く手応えがあるまで均等に締め、次に規定値の半分（30N・m）、そして最後に目標の規定トルクというように、3段階程度に分けて徐々にトルクを立ち上げていくのがコツ。こうすると、非常に美しく均等な面圧が得られるのでおすすめですよ。
また、足回りの部品は車両の安全と直進安定性に直結するので、締め付けトルクの正確な数値情報は必ずスズキ発行の公式サービスマニュアルで確認してくださいね。
組み付け直後は塗装の潰れや金属の馴染みによって必ず「初期緩み」が発生します。なので、100km〜500km程度走行した後に、もう一度トルクレンチを当てて増し締め確認を行うのがベストプラクティスです。

ハブナットのプレロード調整

JA11のフロントアクスルは、ナックルという球状の巨大な部品を介して、ステアリングの操舵操作とタイヤへの動力伝達という2つの重責を同時に担っています。
この複雑な構造を持つ部分のオーバーホールやメンテナンスにおいて、キングピンベアリングやホイールベアリングの「プレロード（予圧）調整」は、ステアリングの重さや操舵フィーリング、さらにはジャダー（走行中の異常振動）の有無を大きく左右する、まさに職人技が光る工程なんです。
プレロード調整って、一般的なボルトみたいに「指定されたトルクでカチッと締めて終わり」という単純なものではありません。
テーパーローラーベアリングに対してあらかじめ一定の圧力をかけて、ガタを完全にゼロにしつつ、ナックルやハブが回転し始める際の「摩擦抵抗（起動トルク）」をバネばかり（スプリングスケール）などの特殊な工具で測定しながら、ナットの締め具合を微調整していくという極めて繊細な作業なんですよね。

特にハブナットの締め付けには特有の厳格な手順が存在します。
新品のベアリングとたっぷりのグリスを組み込んだ直後は、ローラーがレース（受け皿）の正しい位置に完全に収まっていないことがあります。
そのため、まずは一度強めのトルク（規定の数倍程度）でグッと締め込んで、ハブを前後に数回転から数十回転させてローラーを完全に定位置に馴染ませます。
その後、一度ナットを完全に緩めて圧力を開放し、そこから再度、規定の極めて低いトルク（手で軽く締める程度から数N・m）で締め直すのが正しい手順とされています。
このハブナットの締め付けが少しでも強すぎると、走行時の熱膨張でベアリングが焼き付きを起こして粉砕してしまいます。逆に弱すぎるとタイヤにガタつきが生じて、ブレーキング時のふらつきや偏摩耗の直接的な原因になっちゃいます。
最後に専用のロックワッシャーの爪を確実に折り曲げて、ナットが絶対に緩まないように物理的にロックをかけることも忘れないでくださいね。

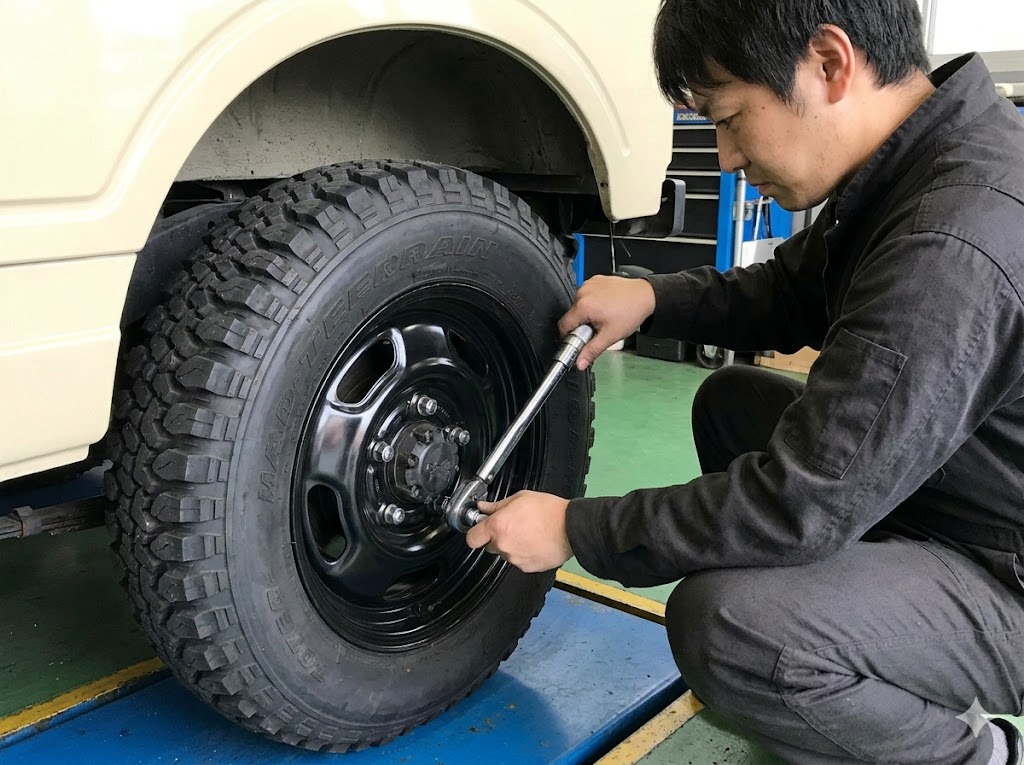

ホイールナットの過締め防止

スタッドレスタイヤへの交換や、日常的なメンテナンス、パンク修理など、季節ごとのタイヤ交換で最も頻繁に行う作業が、ホイールナットの脱着と締め付けです。
でも、最も身近な作業だからこそ、実は間違った知識によるトラブルが後を絶たない箇所でもあるんです。
車載の十字レンチを足で踏みつけて体重をかけたり、エアーインパクトレンチの設定を最強にして力任せにダダダッ！と締め付ける行為は、明確な「オーバートルク（過締め）」になります。これは絶対にやってはいけないNG行動です。
オーバートルクはハブボルトのねじ山を塑性変形させて弾力を奪い、金属疲労を急速に進行させる最大の原因になります。
そのまま走行を続けると、ある日突然ボルトが根元からポッキリと折損して、重大な車輪脱落事故を引き起こすリスクがあるんです。（出典：国土交通省『自動車の点検整備』）

JA11の場合、装着しているホイールの材質（純正のスチールホイールか、社外のアルミホイールか）やナットの形状（テーパー座面か平座面か）によって適切なトルクが若干異なる場合があります。でも、おおむね普通乗用車規格である90N・mから100N・m（約9〜10kgf・m）の範囲で厳密に管理されることが多いですね。
これらの数値はあくまで一般的な目安に過ぎないので、必ずあなたの愛車の取扱説明書や、社外ホイールの場合はメーカーの仕様書を念入りに確認してください。
また、ホイールナットのねじ山には、原則として潤滑油や防錆潤滑剤（CRCなど）、アンチシーズ（焼き付き防止剤）を塗布してはいけません。
「錆びないように」と良かれと思って潤滑剤を塗ると摩擦が激減するため、規定トルクで締めてもボルトには想定以上の過剰な張力がかかり、結果的にオーバートルクと同じ状態になってボルトを破壊してしまうからです。ここは本当に要注意ですよ。

作業工程	詳細な手順と重要なポイント
ハブボルトの清掃	ねじ山やホイールの密着面に付着した泥、砂、錆、古い塗装片などを ワイヤーブラシで完全に除去します。 潤滑剤の塗布はオーバートルクの原因になるため絶対に避けましょう。
初期仮締め	ホイールをハブのセンターにしっかりと合わせ、 ナットを指先で回せる限界まで手で優しくねじ込みます。 ここでいきなり工具を使うと斜めに噛み込むリスクがあります。
対角線仮締め	十字レンチ等を用い、5穴の場合は星を描くような 一筆書きの対角線の順序で、タイヤがガタつかなくなるまで 数回に分けて均等に軽く締め付けます。
最終本締め	ジャッキを少しだけ下げてタイヤを地面に軽く接地させ、 トルクレンチを用いて規定値で本締めを行います。 最後にジャッキを完全に下ろします。

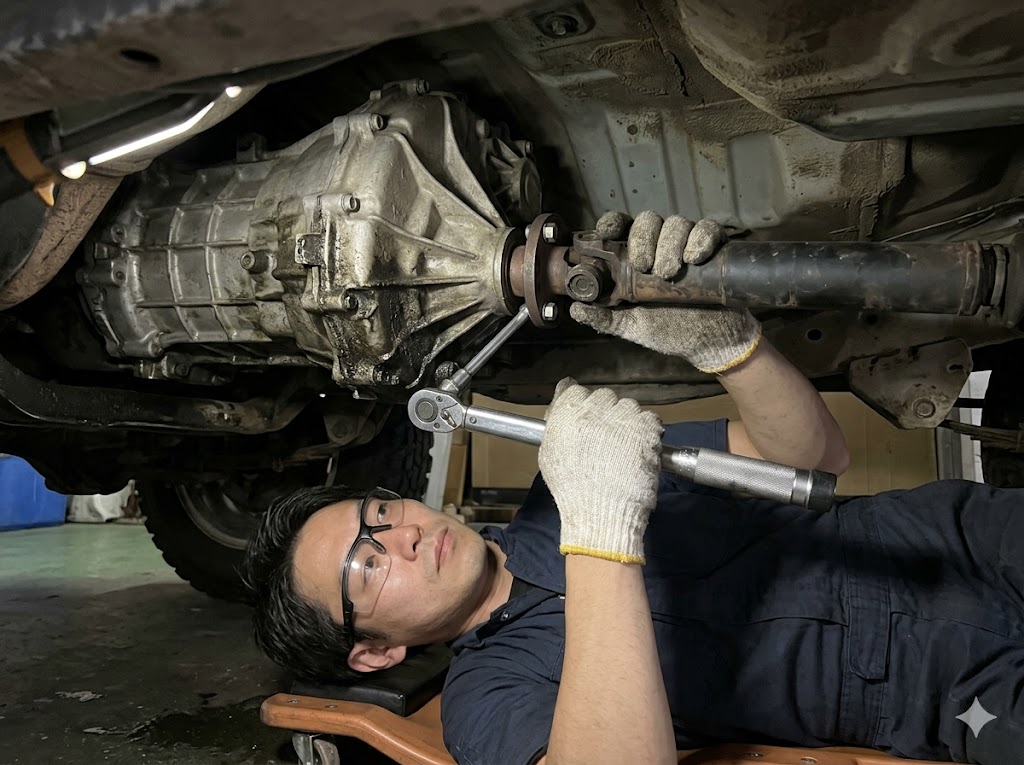

プロペラシャフトの振動対策

エンジンの強大な動力をトランスファー（副変速機）から前後のデファレンシャルギアへと伝えるプロペラシャフト。これは走行中に信じられないほどの超高速で回転するため、重量のバランスと芯出しが非常に重要な部品になります。
プロペラシャフトの両端にあるフランジを固定する4本のボルトやナットの締め付けトルクが不均等だったり、合わせ面の清掃を怠ってわずかなゴミを挟み込んだりすると、コンマ数ミリの結合の偏りや傾きが生じてしまいます。
このわずかな偏りが、走行速度の上昇に伴って「ゴォォォ」という強烈な異音と車体全体を揺るがす強烈な振動（バイブレーション）に変わり、最悪の場合はトランスファーのベアリングやオイルシールといった周囲の重要部品を次々と破損させる連鎖的なトラブルを引き起こす可能性があるんです。

でも、プロペラシャフトの周辺って非常にスペースが狭くて、ヨーク（ジョイント部分）が邪魔をして、一般的なソケットレンチを取り付けたトルクレンチがまっすぐに入らない構造になっていることがほとんどなんですよね。
そのため、クローフットレンチ（スパナの頭だけのような工具）などの特殊なアタッチメントをトルクレンチの先端に取り付けて締め付けるなど、プロ顔負けの工夫が必要になります。
ここで注意したいのは、クローフットレンチを使用するとトルクレンチの「有効長（支点から作用点までの長さ）」が変わってしまうため、設定すべきトルク値を計算式を用いて補正する必要があるという点です。
また、取り外す前には必ずフランジ同士にポンチやペイントで「合いマーク」を打ち、工場出荷時からの重量バランスを崩さないよう、元の位置関係にピタリと戻すことが鉄則。
駆動系の整備は特殊工具が必要になることも多く難易度が高いので、少しでも不安を感じた場合は無理をしてDIYで済ませようとせず、速やかに専門家である整備工場に相談するのが一番ですよ。

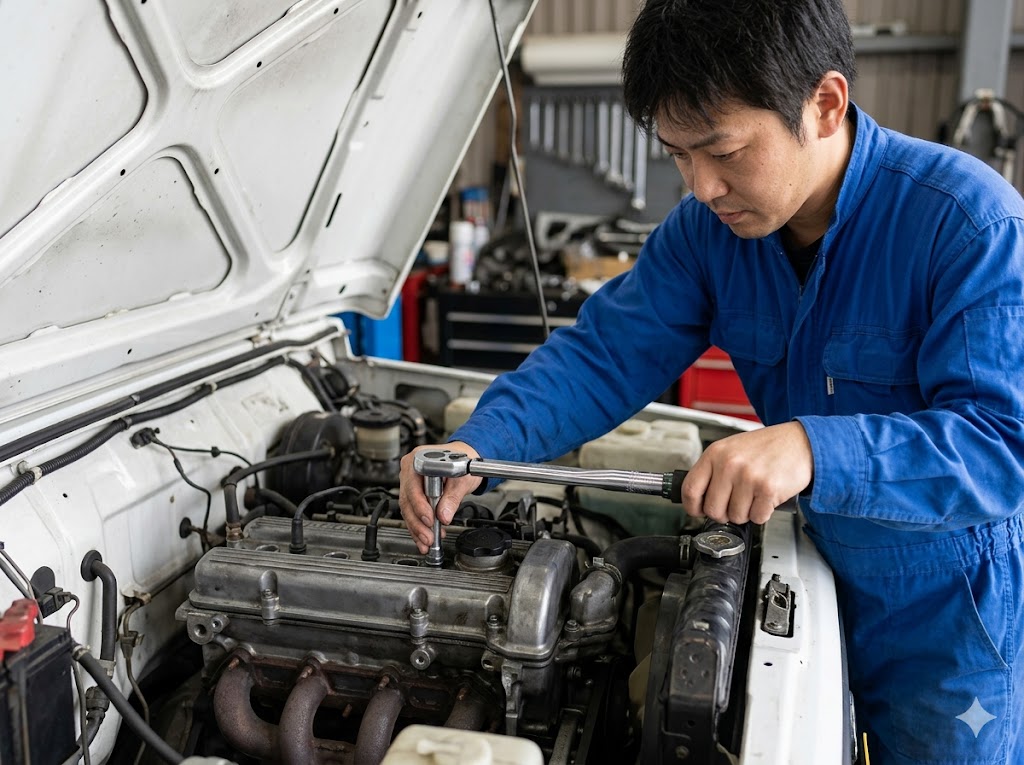

JA11のトルクレンチとエンジン整備

太いボルトや分厚い鉄板で構成された足回りが「物理的な激しい衝撃に耐えるための剛性重視の整備」だとすれば、緻密な部品が組み合わさるエンジン周りは「極限の熱膨張や内部の高圧力への対策、そして歪みの防止」が主な目的となる、より繊細な世界です。
ここでは、JA11の心臓部であるデリケートなエンジン周辺部品に対する、トルクレンチの正しい活用方法と絶対に知っておくべき注意点を深く解説していきますね。

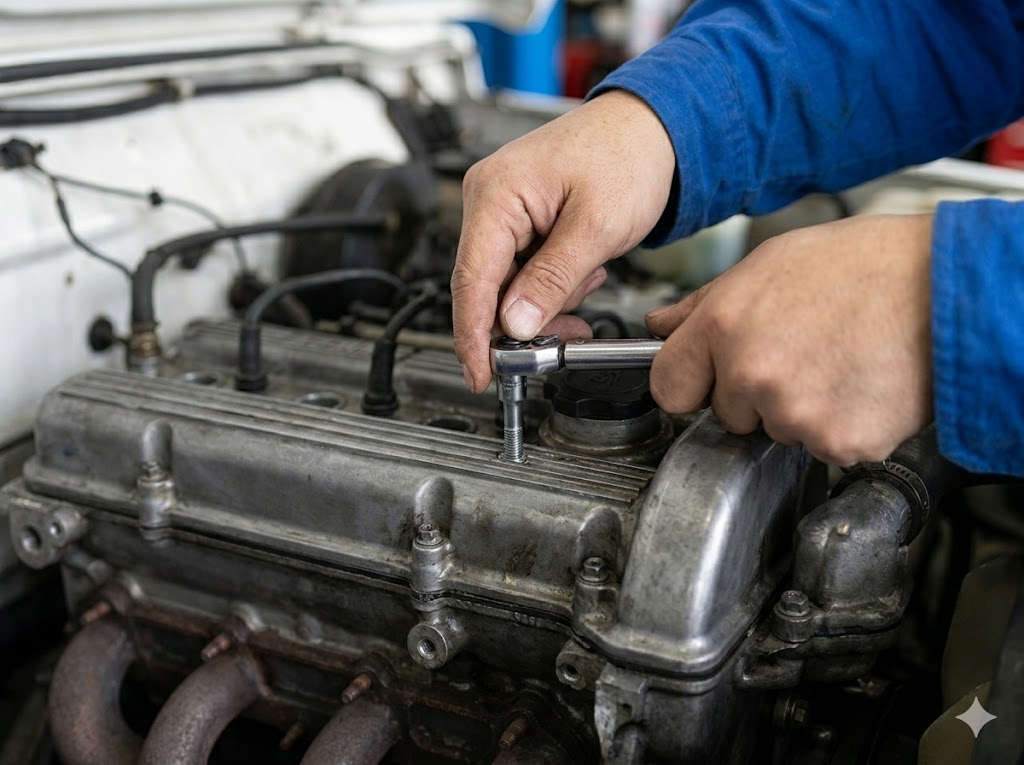

エンジン周辺のデリケートな締め付け

JA11に搭載されている名機「F6A型エンジン」は、シリンダーブロックこそ頑丈な鋳鉄製ですが、シリンダーヘッドやインテークマニホールド、オイルパン、ウォーターポンプハウジングなどの多くの周辺部品が、軽量化と放熱性に優れたアルミニウム合金で作られています。
アルミニウムは鉄に比べて重量が軽く熱伝導率が高いというメリットがある反面、素材そのものが柔らかくて、局所的な応力やオーバートルクには非常に弱いというデリケートな特性を持っています。
強度のある鉄製のボルトを、柔らかいアルミニウムの雌ねじ側にねじ込む際、適正トルクをほんの少しでも超過して力任せに締めてしまうと、アルミニウム側のねじ山があっけなく削れ落ちたり、引き千切られて完全に壊れてしまいます。
これを業界では「ねじ山をなめる」と言うんですが、エンジンブロック側でこれをやってしまうと、ヘリサート加工などの大掛かりな修復作業が必要になり、最悪の場合はエンジン降ろしという悪夢のような事態に直面しちゃいます。

そのため、エンジンルーム内の細かな整備においては、手先の感覚や「これくらいだろう」という勘だけに頼る、いわゆる「手ルクレンチ」は絶対に厳禁！必ず測定範囲の合ったトルクレンチを使用して数値を厳密に管理することが極めて重要です。
特にシリンダーヘッドカバー（タペットカバー）などは、ゴム製のガスケットを挟み込んでいるため、締めすぎるとガスケットが潰れてちぎれ、逆にオイル漏れの原因を作る結果になってしまいます。
目視だけでは決して判断しにくいミクロの力加減を数値化し、中心から外側へ向かって渦巻き状に均等に締め付けていくことで、熱による歪みを防ぎ、デリケートなアルミ部品を確実に保護することができるんですよね。

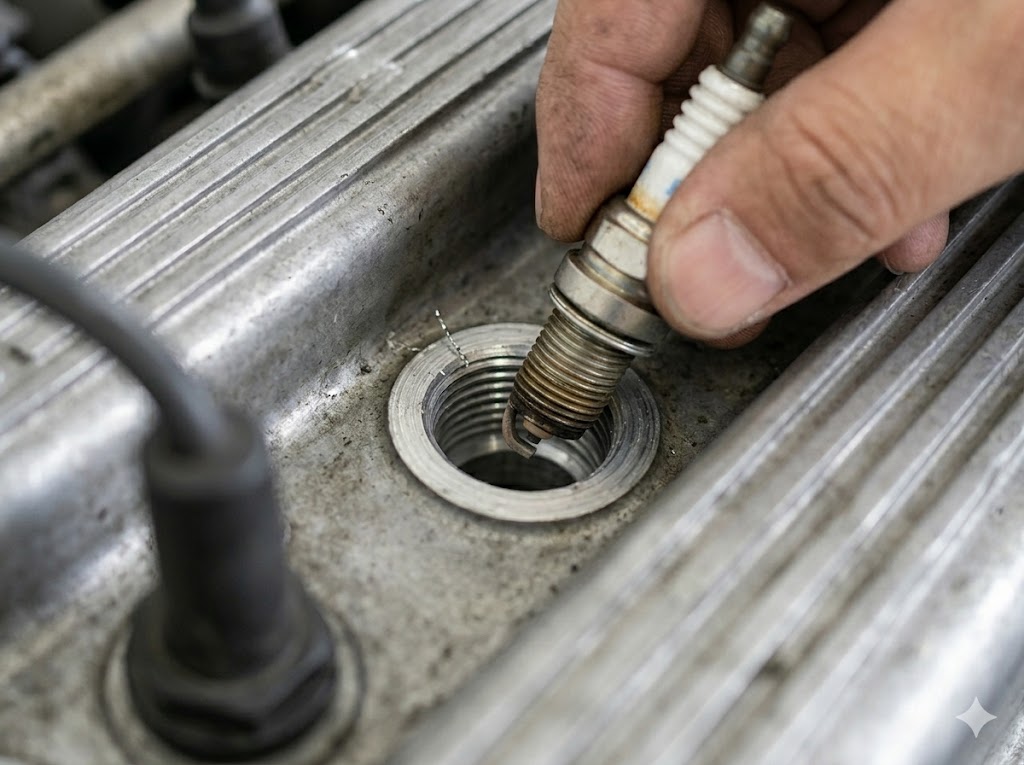

プラグ交換時のねじ山破損リスク

エンジンの調子を取り戻すための点火プラグの交換は、DIYで行う最も基本的でポピュラーなメンテナンスの一つですが、実は意外と取り返しのつかない深刻なトラブルを引き起こしやすい魔の箇所でもあります。
プラグの根元には金属製の中空ガスケット（ワッシャー）が装着されていて、エンジンヘッドに適切なトルクで締め付けられることでこのガスケットが適度に潰れ、燃焼室内の爆発的な高圧ガスを完全に密封（シール）し、同時にプラグの熱をシリンダーヘッドへ逃がす役割を果たしています。

プラグ締め付けの明暗を分けるトルク管理

プラグを手の感覚だけで「漏れちゃいけない！」とギュウギュウ強く締めすぎると、前述の通りアルミニウム製のシリンダーヘッドのプラグホールねじ山を一瞬で破壊してしまいます。リコイルによる大手術やシリンダーヘッドの交換など、数十万円単位の高額な修理費用がかかる可能性があります。
逆に締め付けが弱すぎてもダメ。圧縮漏れによる著しい出力低下を引き起こすだけでなく、エンジンの振動によって徐々にプラグが緩んでしまいます。最悪の場合は走行中にプラグが弾丸のようにシリンダーヘッドから吹き飛んでボンネットを突き破る、あるいは燃焼室内の異常燃焼（デトネーション）を招いてピストンが溶けるといった恐ろしい結末を迎えるかもしれません。

適切な締め付けトルクは、プラグのねじ径（JA11の場合は通常14mmなど）やエンジンの種類によって厳密に規定されています。作業前に必ず車両のサービスマニュアルや、NGK・DENSOなどのプラグメーカーの公式サイトで数値を隅々まで確認してくださいね。
なお、新品のプラグを使用する場合は「ガスケットが座面に当たってから〇回転」という回転角による締め付け管理手法もメーカーから推奨されていますが、再利用する場合のトルクはまた異なるなど条件が複雑です。最終的な安心感を得るには、やはり小排気量エンジンに適した精度の高いトルクレンチを使用するのが一番ベストかなと思います。

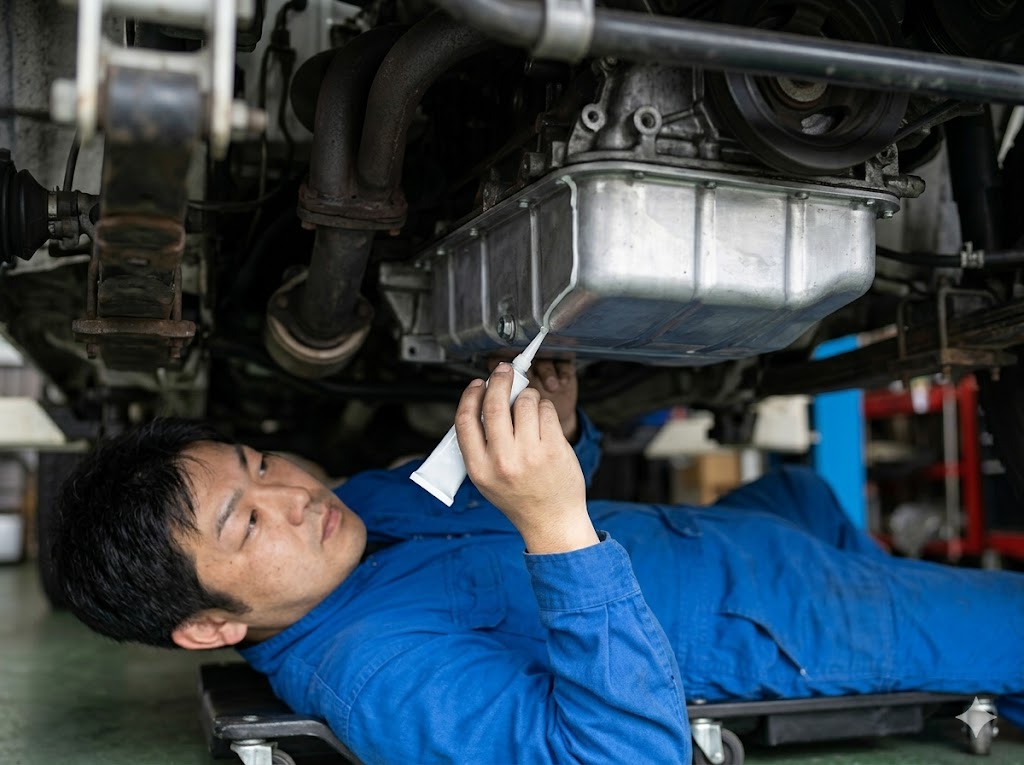

オイルパンの確実なシーリング

定期的なエンジンオイル交換時に毎回必ず脱着するオイルパンのドレンボルトも、トルクレンチの恩恵を最も強く、そして頻繁に受ける重要な部位です。
ドレンボルトは、ボルト本体ではなく、ボルトとオイルパンの間に挟む銅やアルミニウムでできた「ドレンパッキン（ワッシャー）」が、締め付けの力によってわずかに潰れて変形することで隙間を埋め、オイル漏れを完全に防ぐ仕組みになっています。
だから、パッキンは一度潰れるとその役目を終えるため、毎回必ず新品のパッキンを使用し、規定トルク（F6Aの場合はおおよそ30N・m〜50N・m前後など、要確認）で正確に締め付けることが基本中の基本です。

でも、「もったいないから」と潰れてカチカチに硬化した古いパッキンを再利用し、「オイルが滲むかもしれないから」と不安になって規定以上の力で無理に強く締め込んでしまうケースがよくあるんです。
これを繰り返すと、アルミニウム製のオイルパン側のねじ山が徐々に引っ張られて割れてしまったり、スチール製オイルパンであっても溶接されているナット部分が脱落してしまったりと、取り返しのつかないダメージを与えてしまいます。

走行中のオイル漏れは、潤滑不良からたった数分でエンジン内部のメタル焼き付きを引き起こし、エンジンの完全な死（ブロー）に直結する致命傷となります。
また、オイルパン本体をエンジンブロックに固定している十数本の小さなボルト（10mm頭など）も、FIPG（液状ガスケット）を塗布して組み付けるため、締めすぎると液体ガスケットが全て外に押し出されてしまって、逆にオイル漏れの原因になります。
ドレンボルトやオイルパン周辺のボルト締め付けには、決して力任せにならず、細心の注意とトルクレンチの確かな数値を信じて作業を行っていきましょうね。

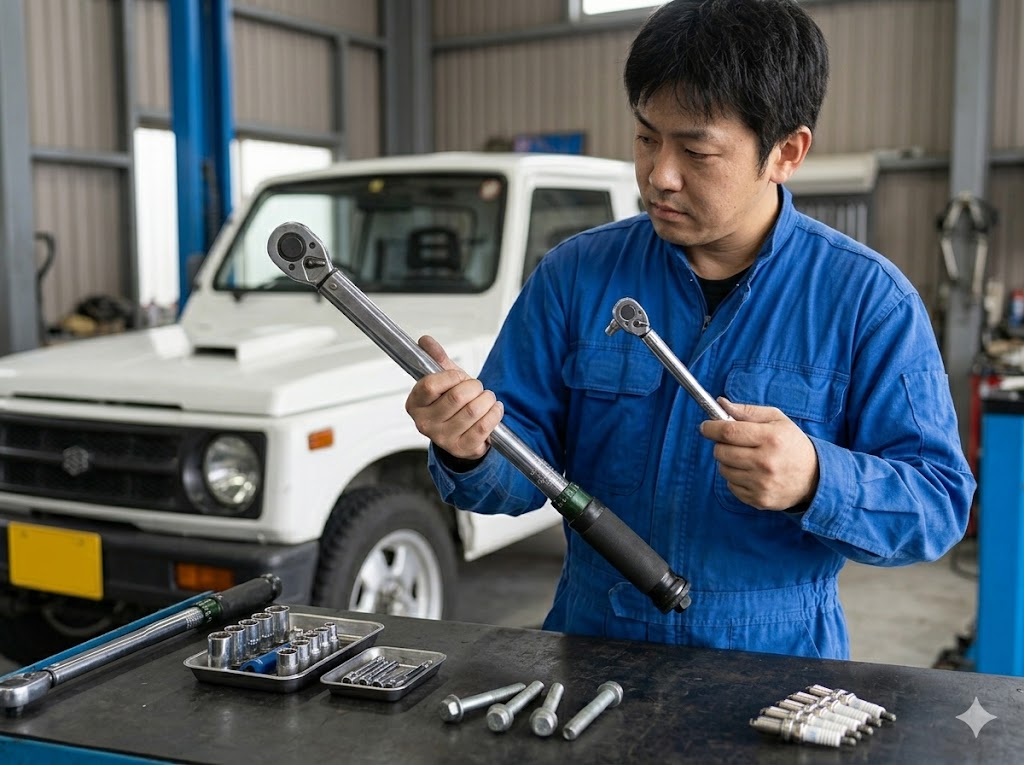

足回りとエンジンに最適な工具選定

JA11の多岐にわたる整備項目をDIYで完全にカバーするためには、1本の万能なトルクレンチだけで全てを済ませようとするのは物理的に不可能ですし、大変危険です。
測定範囲（トルクレンジ）の異なる複数のトルクレンチを適材適所で使い分けるのが、失敗しないための理想的かつ確実なアプローチとなります。
トルクレンチという計測機器の特性として、その工具が持つ最大測定値の20%から80%（あるいは100%まで対応する高級モデルもありますが）の範囲内において、内部のコイルスプリングが最も安定し、最も高い測定精度を発揮すると言われています。
例えば、最大100N・mのトルクレンチで10N・mを測ろうとすると、誤差が大きすぎて使い物にならないんですよね。

例えば、エンジン周辺のカバー類やオイルパンの小さなボルト、スパークプラグなど、10N・m〜30N・m程度のトルクを要する作業には、差し込み角が1/4インチ（6.35sq）や3/8インチ（9.5sq）で測定範囲の狭いコンパクトなトルクレンチが必須です。
一方で、ホイールナットや足回りの太いボルト、Uボルトなど、80N・m〜150N・m以上の強大なトルクが必要な場所には、テコの原理が効く差し込み角1/2インチ（12.7sq）の柄が長く高トルクに対応した大型のものを選ぶと、作業が格段に安全でスムーズになります。
また、使い勝手の良い「プリセット型（カチッと鳴るタイプ）」だけでなく、プレロード調整のような回転抵抗をリアルタイムで目視したい場合には、「プレート型」や「ダイヤル型」といったメモリを読み取るタイプのトルクレンチも大活躍します。

使用後は、内部のスプリングのへたりを防ぐため、必ず目盛りを最低値（ゼロではなく、目盛りの一番下の数値です）に戻して、湿気の少ない専用ケースで保管するなど、精密機器としてのデリケートな扱いを心がけてくださいね。
落としたり衝撃を与えたりするのはもちろん厳禁。数年に一度は専門業者に定期的な校正（キャリブレーション）を依頼することで、工具の精度を新品同様に長く保ち、結果的にあなたの愛車の寿命を延ばすことにつながりますよ。

まとめ：JA11のトルクレンチの重要性

今回は、スズキ・ジムニーJA11という素晴らしい名車を長く健全に維持していく上で絶対に不可欠となる、整備における「トルクレンチを用いた厳格なトルク管理」の奥深い世界について、足回りからエンジンに至るまで徹底的に解説してきました。
強靭なサスペンションを支えるUボルトから、ミクロの精度が要求されるハブのベアリング調整、そして熱過酷なエンジンのスパークプラグに至るまで。車を構成する無数の各部品が本来のポテンシャルと耐久性をフルに発揮するためには、ボルト1本1本に対する「正確な軸力の付与」が何よりも大切なんですよね。

古い車だからこそ、長年の勘や経験、あるいは「力いっぱい締めれば外れないだろう」というような根拠のない思い込みだけに頼ってはいけません。JA11の整備マニュアルの指定数値を尊重し、トルクレンチという客観的な計測機器を正しく運用すること。
それこそが、金属疲労や予期せぬトラブルから大切な部品を守り、愛車であるジムニーJA11を安全に、そして最高に楽しい状態で長く乗り続けていくための、最大の秘訣だと私は考えています。
道具にしっかりこだわり、正しい手順を踏むことで、DIY整備の喜びはさらに深く、充実したものになるはずですよ！

安全なDIY整備のための最終確認

ご自身でガレージや駐車場で整備を行う際は、平坦な場所を選んでしっかり輪止めをし、車両のジャッキアップ状態などをよく観察して、決して無理のない安全な範囲で作業を進めてくださいね。
この記事で紹介したトルクの数値データなどは、あくまで一般的な整備の仕組みを理解していただくための目安です。
実際の作業にあたっては、必ずお手持ちのJA11の年式や型式に適合したスズキ公式サービスマニュアルで正確な規定値を確認してください。判断に迷う箇所や専用工具が必要な重要保安部品の分解整備は、プロフェッショナルである自動車整備工場に相談するようにしましょう。
