毎日の通勤や通学、お買い物で頼れる相棒であるホンダ Dio110。「オイル交換くらいは自分でやってみようかな」と思い立ったとき、真っ先にぶつかるのが「トルクレンチって本当にわざわざ買わなきゃダメ？」「もし力加減を間違えて壊したらどうしよう…」という不安ですよね。

その気持ち、すごくよく分かります。原付二種のスクーターですし、「手の感覚（手ルクレンチ）でキュッと締めれば大丈夫じゃない？」と思いがちですよね。ですが、実はDio110のような小排気量スクーターこそ、トルク管理の失敗で高額な修理代に泣くケースが後を絶ちません。特にエンジンのドレンボルト周辺は柔らかいアルミ製なので、力加減ひとつで簡単にネジ山が崩れてしまうんです。

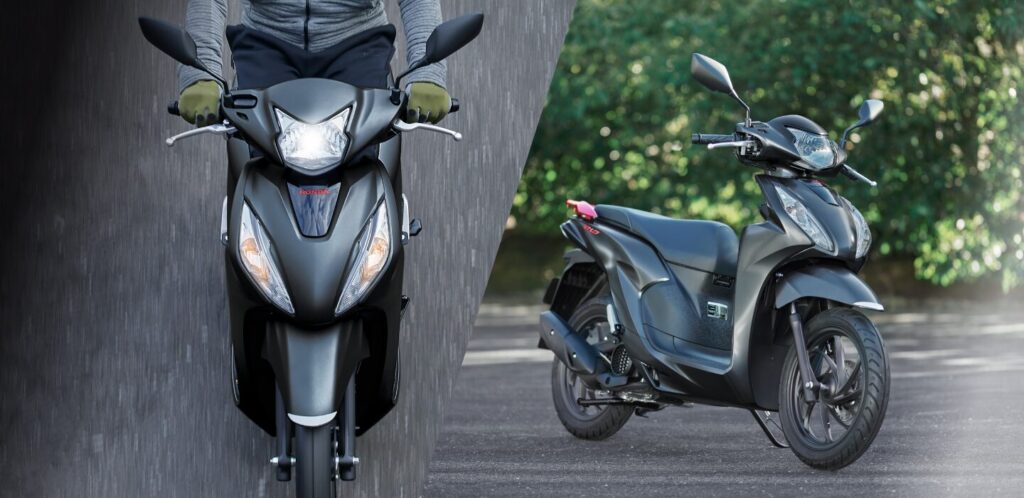

Dio110のトルクレンチ入門！オイル交換の規定トルクも解説 — 出典：HONDA

そこでこの記事では、初代（JF31）やJF58、そして現行型（JK03）に乗っているあなたに向けて、Dio110の整備に欠かせないトルクレンチの基礎知識や主要箇所の締め付けトルク値、失敗しないオイル交換の全手順を分かりやすくまとめました。ドレンボルトやパッキンの正しいサイズ、オイルストレーナーの扱い方、さらには「103N・m」といった特殊なトルク値への目盛りの合わせ方まで、初心者が迷いやすいポイントを一つひとつ丁寧に解説していきますね。

この記事でわかること

Dio110の主要部位（エンジン・足回り・駆動系）の正確な規定トルク値
なぜDio110のセルフ整備でトルクレンチが絶対に必要なのか（ネジ山破損のリスク）
トルクレンチの目盛り設定方法と初心者がやりがちなNG行為
オイル交換を自宅で安全に行うための完全手順とドレンパッキンの規格
カートリッジ式フィルターがないDio110特有のオイルストレーナー清掃法

Dio110の整備とトルクレンチの基本知識

主な締め付けトルク値一覧
なぜ「手の感覚」で締めてはいけないのか？
タイヤ交換・アクスルナットの規定トルク値
トルクレンチを103N・mに合わせる設定手順
ドレンボルトとドレンパッキンの規格・サイズ
ドレンパッキンを絶対に再利用してはいけない理由

主な締め付けトルク値一覧

Dio110を安全に整備する上で、各ボルトやナットをメーカーが指定した力で締め付ける「トルク管理」は、DIYメンテナンスの基本中の基本です。トルクとは、簡単に言えば「ボルトを回転させて締め付ける力の大きさ」のことですね。

まずは、メンテナンスで工具を当てる機会が多い主要部位の締め付けトルクを一覧表にまとめました。作業前に全体像をパッと掴んでみてください。

Dio110 主要締め付けトルク一覧（参考値）

カテゴリー	部位	規定トルク値	備考
エンジン・オイル系	エンジンドレンボルト	24 N·m	M12パッキンを使用
エンジン・オイル系	オイルストレーナーキャップ	12 N·m	網状フィルター清掃時
点火系	スパークプラグ	16 N·m	締めすぎに特に注意
駆動系（CVT）	ドライブフェイスナット（プーリー）	54 N·m	JF58/JK03（ユニバーサルホルダー等必須）
駆動系（CVT）	クラッチアウターナット	59 N·m	JF58/JK03
足回り	フロントアクスルナット	59 N·m	前輪シャフト固定部
足回り	リアアクスルナット	118 N·m	後輪センターナット（非常に高トルク）
ブレーキ系	フロントキャリパーマウントボルト	34 N·m	走行安全の最重要箇所
排気系	マフラーフランジナット	22 N·m	排気漏れ防止

【最重要】必ずご自身の車両のサービスマニュアルを確認してください

表に記載した数値は一般的な公開情報を基にした参考値です。Dio110は初代（JF31）、2代目（JF58）、3代目eSPエンジン搭載車（JK03）とモデルチェンジを重ねており、年式や型式によって細かな指定数値が異なる場合があります。整備は命を乗せて走るバイクの安全に直結する作業ですから、作業前には必ず正規のサービスマニュアルや取扱説明書で正しい数値を確認する習慣をつけてくださいね。

なぜ「手の感覚」で締めてはいけないのか？

「ベテランの整備士さんは普通のレンチだけでキュッと締めてるよ？」という話を聞いたことがあるかもしれません。いわゆる「手ルクレンチ」ですね。でも、あれは毎日のように何百本、何千本とボルトを締め続けて手のひらにトルクの感覚が染み付いているプロだからこそできる神業です。

DIY初心者が感覚だけで作業してしまうと、ほぼ確実に次の2つのトラブルを引き起こします。

締め付け不足（トルク不足）：
「壊したら怖いな…」と遠慮して弱く締めてしまうパターンです。単気筒スクーターのエンジンは独特の強い振動を発生させます。トルクが足りないと走行振動でボルトが徐々に緩み、最悪の場合は走行中にオイルが吹き出したり部品が脱落して重大事故につながります。
締め付け過多（オーバートルク）：
実は初心者の失敗で最も多いのがこれです。「緩んだら危ないから力いっぱい締めよう！」と体重をかけてしまうケースですね。ボルト自体が伸びてちぎれるだけでなく、Dio110のエンジンブロック（クランクケース）は柔らかいアルミニウム合金でできています。鉄製のボルトを無理にねじ込むと、簡単にアルミ側のネジ山が崩壊（いわゆるネジ山が舐めた状態）してしまいます。

もしクランクケース側のドレンホールのネジ山を舐めてしまうと、ボルトが空回りして締められなくなります。こうなると、特殊なネジ山修正（ヘリサート加工）をバイクショップにお願いするか、最悪の場合はエンジンケース全交換となり、数万〜十数万円単位の痛い出費になってしまうことも。そんな悲劇を防ぐためにも、客観的な数値で「カチッ」と適正トルクを教えてくれるトルクレンチが絶対に必要なのです。

タイヤ交換での規定トルク値は？

タイヤ交換やホイール脱着、ブレーキシューの点検などで触れる車軸部分のナット、すなわち「アクスルナット」の締め付けは、走行時の命を直接支える最重要ポイントです。

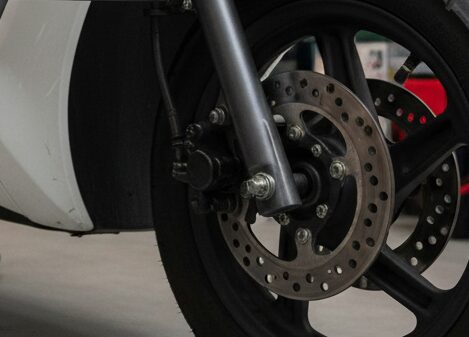

タイヤ交換でトルクレンチを使うトルク値は？ — プロとDIYの工具ナビ・イメージ

前後アクスルナットの規定トルク

フロントアクスルナット： 59 N·m
リアアクスルナット： 118 N·m

ここで注目してほしいのが、リアアクスルナットの118N·mという数値です。これは一般的な軽自動車や普通乗用車のホイールナット（約100〜103N·m前後）よりもさらに強い力なんですね。短いラチェットやメガネレンチで締めようとすると、人間が力いっぱい体重を乗せても届かないことが多く、結果的にトルク不足になってしまう危険があります。

一方で、柄の長い工具を使って力任せにギューギュー締めてしまうと、ベアリングを圧迫して回転が重くなったり、シャフトのネジ山を痛めてしまいます。後輪はブレーキをしっかりロックさせた状態で、長めのトルクレンチを使って規定値まできっちり締め切るのが鉄則ですよ。

103N・mに設定するには？

トルクレンチの設定を調べていると、「103N・m」という具体的な数値を耳にすることがよくあります。Dio110ではハンドリングに大きく影響するステアリングステム部のアッパーブラケットナットなどで指定されることがあるほか、一般的な自動車のタイヤ交換でもよく使われるメジャーな設定値です。

DIYで最も普及している「プレセット型（メカニカルクリック式）トルクレンチ」を使って、この103N·mに狂いなく合わせる方法を整理しておきましょう。プレセット型は、本体シャフトにある「主目盛り」と、回転するグリップ側にある「副目盛り」を足し算して数値を合わせる仕組みになっています。

詳しい目盛りの読み方や内部構造の仕組みについては、当サイトのBALトルクレンチの合わせ方講座！設定方法から注意点まででも図解付きで分かりやすく解説していますので、手元にトルクレンチを用意しながらぜひ一緒にチェックしてみてくださいね。

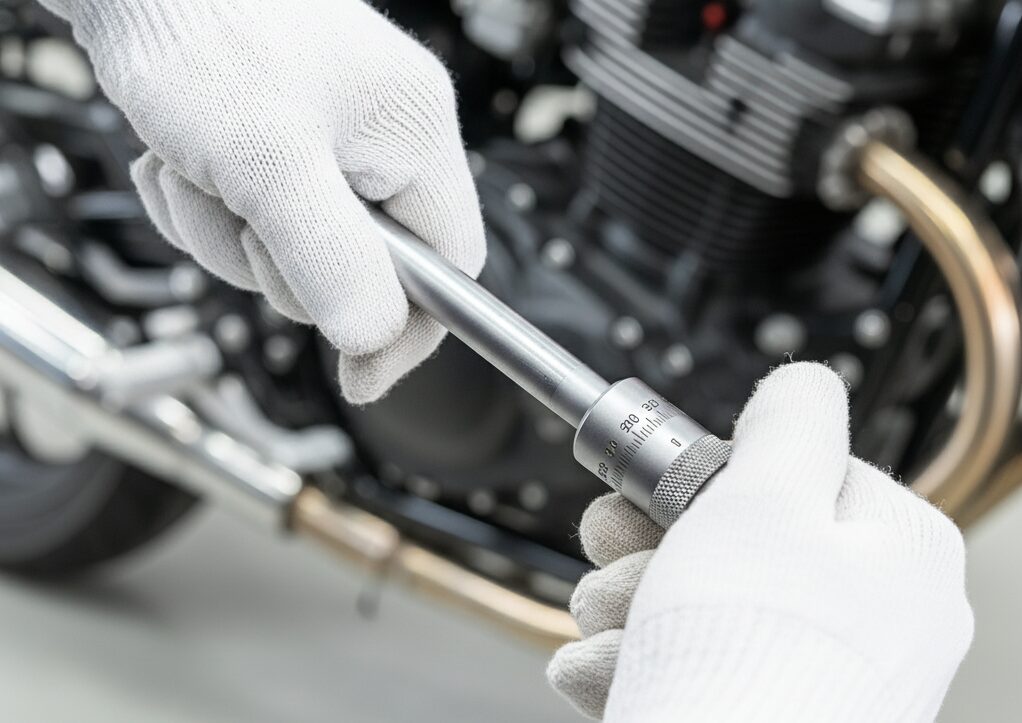

トルクレンチで103N・mに設定するには？ — プロとDIYの工具ナビ・イメージ

プレセット型トルクレンチの設定手順（103N·mの合わせ方）

グリップエンドのロックを解除する：
グリップの底面にあるロックノブやつまみ（ネジ式やスライド式）を反時計回りに回して緩めます。これでグリップを回転させられる状態になります。
主目盛りを基準値に合わせる：
グリップを回していき、本体の縦軸に刻まれた主目盛りのうち、目標値（103）を超えない直前の数値（一般的なレンチなら「98」や「100」）の水平ラインに、回転グリップの「0」の縦基準線をピッタリ合わせます。
副目盛りで差分を足し算する：
例えば主目盛りを「98」に合わせた場合、103にするにはあと「5」必要です。グリップをさらにゆっくり回し、副目盛りの「5」を本体の中心線に合わせます。
計算式：主目盛り（98）＋副目盛り（5）＝ 103 N·m
（主目盛りが100刻みのレンチなら、100＋3＝103 N·mにします）
ロックノブをしっかり締めて固定する：
設定した数値が作業中に動いてしまわないよう、底面のロックを時計回りに回して確実に固定します。これで準備完了です。

知っておきたい！トルクレンチ使用時の3大鉄則

トルクレンチは単なる締め具ではなく「高精度な計測器」です。以下の使い方は絶対に避けてくださいね。

「カチッ」と鳴った後の二度締め（追い締め）は厳禁：
「ちゃんと締まったかな？」と不安になり、もう一度グッと力を入れてカチッカチッと鳴らす人がいますが、これは確実にオーバートルクになります。最初の「カチッ」という手応えがあった瞬間にピタッと力を抜くのが正しい使い方です。
固いボルトを緩める作業には使わない：
固着したボルトを緩めるためにトルクレンチを使うと、内部のスプリングやセンサーに過大な逆負荷がかかり、測定精度が一発で狂ってしまいます。緩めるときは必ず普通のメガネレンチやスピンナーハンドルを使ってください。
使い終わったら必ず「最低トルク値」に戻して保管する：
強いトルクに設定したまま工具箱に放置すると、内部のスプリングがずっと押し縮められた状態になり、バネがヘタって次回から正しい数値が出なくなります。作業後は必ず目盛りを一番下の数値まで緩めてから保管してくださいね。

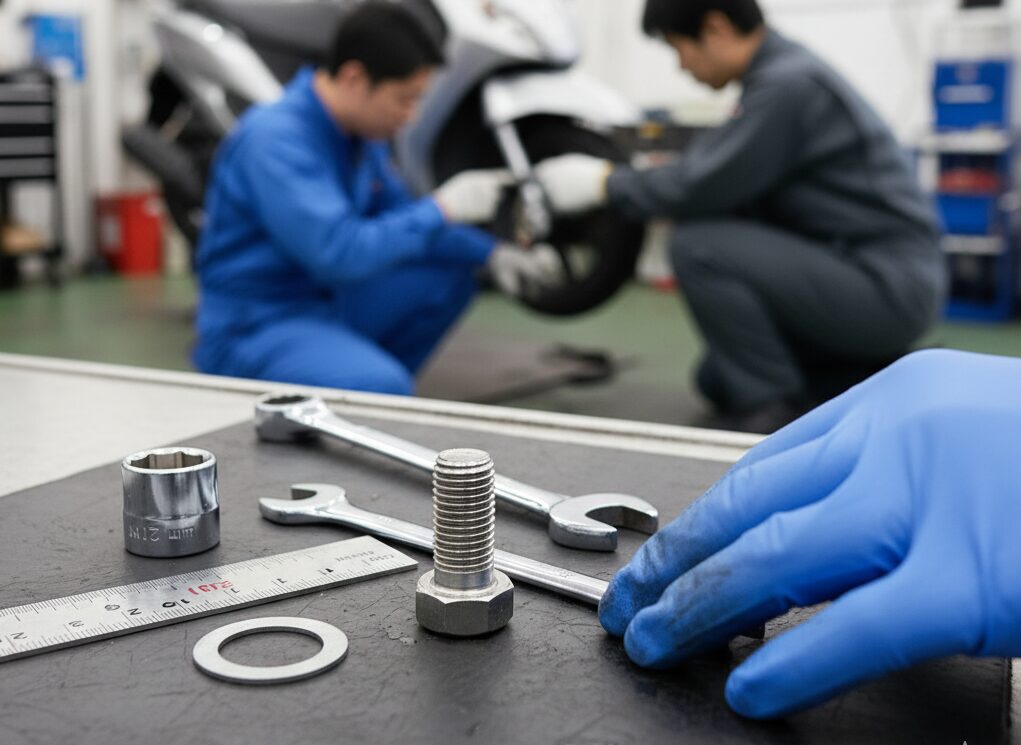

ドレンボルトとパッキンの規格

Dio110のオイル交換で必ず脱着するのが、エンジン下部にあるドレンボルトと、その座面に挟まるドレンパッキン（クラッシュワッシャー）です。規格に合わないものを使うと、ネジ山を痛めたり激しいオイル漏れを引き起こすので、事前にサイズをしっかり把握しておきましょう。

Dio110 ドレンボルト周りの主要規格

項目	規格・数値	注意点・補足
規定締め付けトルク	24 N·m	トルクレンチで確実に管理する数値
ドレンボルトの工具サイズ	12mm	JF31/JF58/JK03共通（六角の二面幅）
ドレンボルトのネジ規格	M12（ピッチ1.5）	ネジ部の太さは12mm
ドレンパッキンのサイズ	内径12mm（M12用）	外径約20mm前後、厚み約1.5〜2.0mm

工具サイズは「12mm」のメガネレンチまたはソケットレンチを使用します。モンキーレンチなどはボルトの角を舐めやすいため絶対に使わないでください。パッキンはネジの太さに合わせた「M12用（内径12mm）」を準備します。2輪用品店やホームセンター、ネット通販で数百円で購入できますよ。

ドレンパッキンのサイズと「絶対に再利用不可」な理由

「たかが小さな金属の輪っかだし、まだ綺麗だからもう1回くらい使い回しても平気でしょ？」と思ってしまう気持ち、分かります。でも、ドレンパッキンの再利用は絶対にNGです。

ドレンパッキンは、ドレンボルトを規定トルク（24N·m）で締め込んだときに、柔らかいアルミ素材自体がグシャッと適度につぶれることで、エンジン側とボルト側の金属表面にあるミクロな凹凸の隙間を埋めて密閉するという構造になっています。

一度つぶれた金属は「加工硬化」という現象によってカチカチに硬化してしまい、新品のときのような柔軟性や弾性を完全に失っています。これを再利用すると、もうそれ以上つぶれてくれないため微小な隙間が残り、確実にオイルがにじみ出てきます。

さらに恐ろしいのは、「オイル漏れを止めようとして無意識にボルトを力いっぱい締め込んでしまう」ことです。硬化したパッキンを無理につぶそうと力をかけるため、あっという間にエンジン側のアルミのネジ山をねじ切ってしまう原因になります。1枚数十円〜百円程度の消耗品ですから、オイル交換ごとに必ず新品のM12アルミパッキンに交換してくださいね。

Dio110のオイル交換とトルクレンチの実践手順

実践編の目次

オイル交換に必要な道具と準備
ステップ解説：オイル排出からトルク締め付けまで
JF58とJK03（現行モデル）のドレン位置の違い
Dio110にオイルフィルターはない？ストレーナーの清掃方法
オイル交換の推奨サイクルとシビアコンディション
失敗しないエンジンオイルの選び方（ウルトラE1 vs S9）

ステップ解説：オイル交換に必要な道具と実践手順

それでは、実際にDio110のオイル交換を進めていきましょう。正しい道具と手順さえ整っていれば、作業自体は30分もあれば終わる楽しいメンテナンスですよ。

準備するもの

新しいエンジンオイル（10W-30 / JASO MB規格 / 1L缶）
トルクレンチ（24N·mが測定範囲の中間あたりに入るモデルが理想）
12mmソケットレンチまたはメガネレンチ
新品のドレンパッキン（M12 / 内径12mm / アルミ製）
廃油処理箱（2L〜4.5L用、オイルパックリなど）
オイルジョッキ（計量目盛り付き）またはノズル付き漏斗
パーツクリーナー＆ウエス（ボルト清掃用）
耐油性ニトリルゴム手袋（廃油から肌を守り火傷を予防）

手順1：エンジンの暖機運転

作業を始める前に、エンジンをかけて3〜5分ほどアイドリングさせます。冷えて硬くなったオイルを温めてサラサラにすることで、エンジン内部の汚れと一緒に古いオイルを排出しやすくするためです。暖機が終わったらキーをOFFにします。このとき、エキゾーストパイプやマフラー、エンジン底面が非常に熱くなっていますので、火傷には十分気をつけてくださいね。

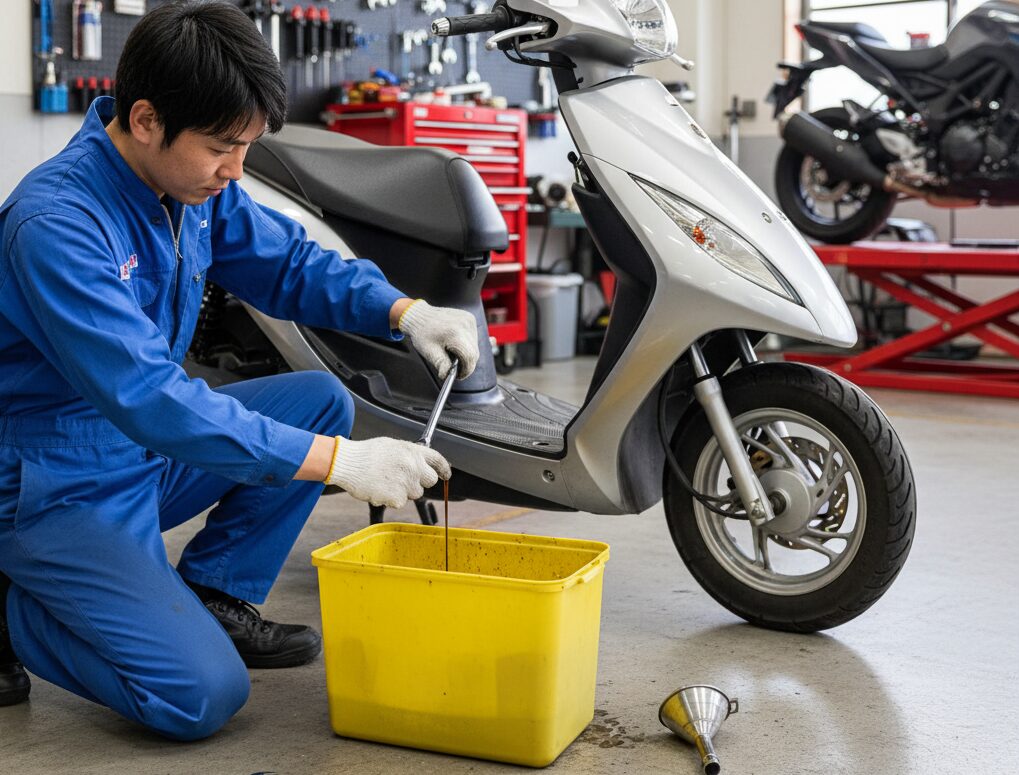

手順2：古いオイルの排出

Dio110を平坦な場所でセンタースタンドを立てて安定させます。ドレンボルトの真下に廃油処理箱をセットしましょう。

12mmのメガネレンチまたはソケットレンチをドレンボルトにしっかり掛け、反時計回りにクイッと力を加えて緩めます。固い場合は、体重をかけるのではなく工具の柄を手のひらで軽く叩く（ショックを与える）とスムーズに回ります。少し緩んだら、あとは耐油手袋をした指先でゆっくりボルトを回して外していきます。ボルトが外れる瞬間に勢いよくオイルが出てきますので、ボルトを廃油箱の中に落とさないよう指で軽く支えながら引き抜くのがコツですよ。

さらに、車体右側にあるオイルフィラーキャップ（注入口のキャップ）を外しておくと、空気の通り道ができてオイルがよりスムーズに抜けていきます。

手順3：ドレンボルトの清掃とトルクレンチでの本締め

オイルがポタポタと垂れる程度まで抜けきったら、車体を少し左右に揺すって内部に残ったオイルを出し切ります。次に、外したドレンボルトをパーツクリーナーとウエスで拭き上げ、ネジ溝にゴミが噛み込んでいないか確認します。

ここで新品のM12ドレンパッキンをボルトに通します。最初は必ず「手作業（指先）」でボルトを時計回りに回し入れてください。いきなり工具を使うと斜めに噛み込んでネジ山を壊す原因になります。指先でスルスルと止まるところまで入ったら、いよいよトルクレンチの出番です。

トルクレンチの数値を「24N·m」にセットし、12mmソケットを装着してグリップの中心をしっかり握り、ゆっくりと力を加えていきます。「カチッ」とクリック音が鳴って手応えがあったら、即座に力を抜いて締め付け完了です。絶対にそこからグッと押し込まないようにしてくださいね。

手順4：新しいオイルの計量注入と油量確認

オイルジョッキを使い、規定量のオイルを測ります。Dio110の交換時オイル量は約0.7L（JK03型は0.65L）です。最初は入れすぎを防ぐために、少し控えめ（規定量マイナス50ml程度）をゆっくりと注入口から注ぎ入れます。注入口の穴が斜めで狭いため、注ぎ口の細いジョッキや蛇腹ノズルを使うと周りを汚しません。

注入したら、オイルレベルゲージ（注入口キャップについている棒）をウエスできれいに拭き取ります。ここでの重要ポイントは、「ゲージをねじ込まずに、注入口の上にポンと載せるだけで測る」というホンダの測定ルールです。ゲージをまっすぐ引き抜き、先端の網目模様（アッパーレベルとロワーレベルの間）にオイルが付着していればOKです。少なければ少し足してください。

キャップをしっかり締めたら、エンジンを始動して2〜3分アイドリングさせます。エンジンを止めて2分ほど待ち、オイルが下に落ちてきたところでもう一度ゲージを確認し、ドレンボルト周りからオイルのにじみがないかをチェックすれば、完璧なオイル交換の完了です！

型式による違い：JF58とJK03（現行モデル）のドレン位置

Dio110のオイル交換をするとき、ご自身の乗っている型式（JF31、JF58、JK03など）をしっかり確認しておくと作業がぐっとスムーズになります。特に2021年以降に登場した新エンジン搭載のJK03型は、整備性が大幅に進化しています。

旧モデル（JF31やJF58）の場合、ドレンボルトはエンジンの真下（底面）に下向きについているため、地面とエンジンの狭い隙間に工具を差し込む必要がありました。しかし、現行のJK03型はドレンボルトが車体の左側面（横向き）に配置されています。地面に腹ばいになる必要がなく、横からソケットを真っ直ぐ当てられるので、トルクレンチの取り回しが格段にやりやすくなっているんですね。

また、オイルの注入規定量もわずかに異なります。JF58型などが全容量約0.8L・交換時約0.7Lなのに対し、JK03型は全容量0.8L・定期交換時0.65L（650ml）となっています。スクーターはオイルの量がもともと少ないため、わずか100mlの入れすぎでもエンジンの吹け上がりが重くなったり、ブローバイガスとしてエアクリーナーボックスにオイルが吹き返したりします。きっちり計量カップで測って入れる習慣をつけてくださいね。

Dio110にオイルフィルターはない？ストレーナーの清掃方法

車や中型〜大型バイクに乗っている方から「オイルフィルター（エレメント）はどこにあるの？」と聞かれることがよくあります。結論から言うと、Dio110には一般的な丸い筒状の交換式カートリッジフィルターは搭載されていません。

DIO110のオイルフィルター交換について — プロとDIYの工具ナビ・イメージ

その代わりに、エンジン内部で発生した大きめの金属粉やスラッジを受け止めるための「オイルストレーナー（金属メッシュの茶こしのような網）」が備わっています。使い捨てではなく、定期的に取り外して洗浄するタイプです。

毎回外して洗う必要はありませんが、オイル交換2〜3回に1回程度のペースで清掃してあげるとエンジンの寿命が大きく伸びますよ。ドレンボルトの近くにあるストレーナーキャップ（固定ボルトの規定トルクは12N·m）を外すと、スプリングと円錐状の網フィルターが出てきます。中に溜まった鉄粉やゴミをパーツクリーナーで綺麗に洗い流し、元通りに組み直せばOKです。ゴム製のOリングが劣化してひび割れていたら、オイル漏れを防ぐために新品に交換しましょう。

オイル交換の推奨頻度とシビアコンディション

Dio110のエンジンオイルはどれくらいのペースで替えるのがベストなのでしょうか？ホンダのメーカー公式マニュアルが定めている基準は以下の通りです。

メーカー推奨の交換サイクル

新車時： 初回1,000kmまたは1ヶ月目
通常時： 以降3,000km走行ごと、または1年ごと（いずれか早い方）

ただし、これはあくまで「毎日ある程度の距離をスムーズに走っている場合」の目安です。街乗り通勤スクーターとして使われがちなDio110は、実はエンジンにとって過酷なシビアコンディションに当てはまりやすい傾向があります。

1回あたりの走行が5〜8km以内のチョイ乗りメイン：
油温が十分に上がる前にエンジンを止めてしまうため、内部に発生した水分（結露）が蒸発せず、オイルと混ざって白濁（乳化）しやすくなります。
ストップ＆ゴーの多い市街地走行やアイドリングの連続：
走行風による冷却効果が落ち、オイルが高温酸化しやすくなります。
急な上り坂の走行や重い荷物の積載が多い：
エンジンを高回転で回し続けるため、油膜切れのリスクが高まります。

上記のような使い方をしている場合は、メーカー指定よりも少し早めの「2,000km〜2,500kmごと」または「半年に1回」のサイクルで交換してあげるのが、エンジンを好調に長く保つ秘訣かなと思います。

オイル名	ベース油 / 規格	特徴と向いている人
ホンダウルトラ E1	鉱物油 / 10W-30 / JASO MB	ホンダの原付・スクーター用スタンダード純正オイル。通勤通学などの街乗りメインで、コストを抑えてこまめに交換したい方に最適。
ホンダウルトラ S9	部分化学合成油 / 10W-30 / JASO MB	E1よりワンランク上の高品質オイル。真夏の過酷な熱ダレや冬場の始動性に強く、長距離ツーリングやエンジンの静粛性を重視したい方におすすめ。

Dio110の整備用トルクレンチはどう選ぶべき？

最後に、「じゃあDio110をメンテするにはどんなトルクレンチを買えばいいの？」という疑問にお答えしますね。

実は、トルクレンチは「1本でバイクのすべてのネジをカバーすることは物理的に不可能」なんです。なぜなら、トルクレンチにはそれぞれ得意な測定範囲があり、測定可能範囲の中間付近（20%〜80%程度）で最も測定精度が高くなるように作られているからです。

まず揃えるべき「小〜中トルク用」（オイル交換・プラグ・一般的なボルト）：
測定範囲が5〜30N·m程度、差込角9.5mm（3/8インチ）または6.35mm（1/4インチ）のモデルです。ドレンボルト（24N·m）やストレーナー（12N·m）、プラグ（16N·m）を安全に締めるための主役になります。
タイヤ交換や足回りも自分でやる場合の「中〜大トルク用」：
測定範囲が20〜140N·m程度、差込角9.5mmまたは12.7mm（1/2インチ）のモデルです。フロントアクスル（59N·m）やリアアクスル（118N·m）、駆動系のプーリーナット（54〜59N·m）を締めるときに活躍します。

オイル交換を自分で完結させたいだけなら、まずはドレンの24N·mをど真ん中で測定できる小トルク用レンチを1本手に入れるのが賢いステップですよ。

まとめ：Dio110の整備はトルクレンチで安心・確実に楽しもう

Dio110のオイル交換をはじめとするセルフメンテナンスは、正しい知識とトルクレンチさえあれば、初心者の方でも決して難しい作業ではありません。

「たかがオイル交換だから感覚でキュッと締めておけば大丈夫」と油断してしまうと、柔らかいアルミケースのネジ山を舐めてしまい、思わぬ高額出費につながるのが原付二種整備の怖い落とし穴です。ドレンボルトの規定トルクである「24N·m」をトルクレンチで正確に管理し、毎回必ず新品のM12ドレンパッキンを挟んであげること。この基本ルールさえ守っていれば、オイル漏れや部品破損のトラブルはほぼ100%防ぐことができます。

自分の手で丁寧にオイルを交換し、規定トルクで「カチッ」と締めたあとの愛車は、今まで以上にエンジンの吹け上がりが滑らかに感じられ、走る楽しさもぐっと増すはずです。ぜひこの機会に信頼できるトルクレンチを工具箱に迎えて、安心で確実なDio110ライフを一歩踏み出してみてくださいね。
