PP溶接はハンダゴテで！強度を出すコツやバンパー修理方法を解説

愛車のバンパーをちょっと擦って割ってしまったり、長年重宝していた衣装ケースやお子さんのお気に入りのおもちゃがバキッと割れてしまったりして、目の前が真っ暗になった経験はありませんか。
「まあプラスチックだし、瞬間接着剤を流し込めば元通りになるでしょ」と思って試したものの、完全に乾いた後で少し動かした瞬間に「パキッ」と乾いた音を立てて元通りに剥がれてしまった……なんて苦い失敗、実はめちゃくちゃ多いんですよね。

それもそのはずで、私たちの身の回りにある日用品やカーパーツの多くは、「ポリプロピレン（PP）」というプラスチックで作られています。
このPPという素材、軽くて柔軟性があって薬品にも油にも強いという、工業製品としては超優秀なエリート素材なんです。ただ、その「薬品にビクともしない」という強みが、修理の場面では完全に裏目に出てしまいます。表面張力が非常に低いため、市販の強力な接着剤ですら弾いてしまい、分子が手をつなげない「難接着素材」の代表格なんですね。プロの板金屋さんでも、下地処理なしで接着剤だけで直すのは至難の業と言われているほどです。

じゃあ、割れてしまったら高額な修理代を払ってAssy交換するか、泣く泣くゴミ袋に入れるしかないのでしょうか。
いえいえ、諦めるのはまだ早いですよ。
接着剤が表面にくっつかないなら、発想をガラリと変えてしまえば大丈夫。素材そのものを熱でドロドロに溶かして、境目をなくして一体化させてしまえばいいんです。
それを身近な道具で叶えてくれるのが、家庭の工具箱にもよく眠っている「ハンダゴテ」を使った「PP溶接」という補修テクニックです。

「溶接なんて、プロの職人さんや専用の特殊な機械がないと無理じゃないの？」と身構えてしまうかもしれません。でも、プラスチックが熱で溶けて再び固まる理屈さえしっかり掴んでしまえば、ホームセンターで手に入る手頃な道具だけでも、驚くほどガッチリした強度で直せてしまいます。

この記事では、工具選びの視点と、過去に数々の失敗を繰り返してきた私自身のリアルな経験をぎゅっと詰め込んで、ハンダゴテを使ったPP溶接の極意を詳しく解き明かしていきます。
適切な温度管理の目安から、二度と割らせないための強度の出し方、100円ショップのコテのリアルな実力、そして手近な廃材を使った代用テクニックまで、余すところなくお話ししますね。
読み終わる頃には、目の前の割れたプラスチックが、捨てるゴミではなく「自分の手で直せる宝の山」に見えてくるはずですよ。

PP溶接にハンダゴテを使う準備と道具

プラスチック溶接にチャレンジしようと思ったとき、真っ先に悩むのが「結局、手元にどんな道具を揃えればいいの？」という点ですよね。
動画サイトなんかを見ていると、プロが数万円もする業務用のホットステープラー（電熱ピンを埋め込む機械）やライスター（超高温の熱風溶接機）を華麗に使いこなしている場面をよく見かけます。でも、数千円の衣装ケースや自家用車のちょっとした割れを直すために、そんな高価な専用機を買い揃えるのはさすがに気が引けますよね。

そこで頼りになるのが電気工作でおなじみの「ハンダゴテ」なんですが、物置の奥から引っ張り出してきたコテがそのまま戦力になるかというと、実はそうとも言い切れません。
「熱くなりさえすればどれでも同じでしょ」と思われがちですが、熱源となるハンダゴテの性能は、作業のスムーズさだけでなく「直した後の強度」をダイレクトに左右する超重要ポイントなんです。
まずは失敗しない道具選びの基準や、身近なアイテムを活用したお財布に優しい代用テクニックについて、根拠を交えながらじっくり見ていきましょう。

適切なワット数と温度設定の選び方

ハンダゴテを選ぶときに一番に注目してほしいスペックが「消費電力（W数）」です。このワット数は、単に「最高温度がどれくらい高くなるか」だけではなく、「冷たい樹脂に熱を奪われたときに、どれだけ素早く元の温度まで押し戻せるか」という熱回復力を示しています。

学生時代の技術工作や電子基板の組み立てで使われる入門用のコテは、だいたい20W〜30W前後のものが多いです。これは繊細な電子基板や微小なチップ部品を熱で壊さないための優しい仕様なんですが、厚みのある車のバンパーや頑丈な衣装ケースを相手にするPP溶接では、完全にパワー不足に陥ってしまいます。
熱容量の小さいコテ先を冷え切った分厚い樹脂に当てると、一瞬で母材側に熱を奪われてしまい、コテ先の温度がポリプロピレンの融点以下まで急降下するんですね。
こうなると、コテ先が冷えた樹脂の中に閉じ込められて身動きが取れなくなったり、表面だけが中途半端にグズグズ崩れるだけで奥まで溶け込まず、強度のカケラもない接合になってしまいます。

そこで私がおすすめしたいのが、40Wから60Wクラスのハンダゴテです。
このクラスの熱量があれば、連続して溝を掘ったり溶接棒を流し込んだりしても熱負けしにくく、樹脂をスムーズかつトロトロの状態に保つことができます。
そして、もしこれから新しく手に入れる予定なら、ダイヤルなどで温度設定が変更できる「セラミックヒータータイプ（温調機能付き）」を選んでおくと後悔しません。

ポリプロピレン（PP）自体の融点は約160℃〜165℃程度ですが、実際の補修作業では、分厚い母材の芯まで素早く熱を行き渡らせるために、コテ先の温度としては300℃〜350℃前後の熱源が必要になります。
温度調整ができるモデルなら、作業のスピードや樹脂の溶け具合に合わせて火加減をコントロールできるため、樹脂が黒く焦げて脆くなる「炭化」を防ぎつつ、しっかりとした溶け込みを作れますよ。

コテ先形状とハイパワー型の落とし穴

ハンダゴテといえば先端が鉛筆のように尖った「円錐型（B型）」を思い浮かべる方が多いかもしれませんが、樹脂溶接では先端がマイナスドライバーのように平らな「マイナス型（D型）」や「ヘラ型」が圧倒的に作業しやすいです。尖ったコテ先だと点線のように穴が空くだけで樹脂を効率よく練り混ぜられませんが、平らなコテ先なら溝掘りも攪拌もアイロンがけのようにスムーズに進みます。

また、板金用の80W〜100Wを超えるような超高出力コテを、温度調整なしで使うのはかなりリスキーです。熱量が凄まじすぎて、当てた瞬間にプラスチックが沸騰してボロボロの炭になり、修復不能な穴が空いてしまうこともあります。パワーがあれば良いというわけではないのが、プラスチック溶接のシビアで面白いところですね。

ダイソー等の100均コテは使えるか

できる限りコストをかけずに直したいと思うのは当然ですし、ダイソーなどの100円ショップで手に入るワンコイン（500円前後の商品）のハンダゴテが使えたら最高ですよね。
私も気になって実際に買って試してみたのですが、率直な感想をお伝えすると「薄いプラスチックの表面を軽く撫でて見た目を誤魔化す程度なら使えるけれど、実用的な強度を求める溶接にはおすすめできない」というのが結論になります。

最大のボトルネックは、やはりヒーターの構造と熱回復力の低さです。
手頃な低価格コテの多くは20W〜30W前後の控えめな出力で、内部には昔ながらの「ニクロムヒーター」が使われています。ニクロムヒーターは通電してから温まるまでに時間がかかるうえ、冷たい母材に熱を奪われた後のリカバリーがかなり遅いという弱点があるんです。

強固な溶接を行うためには、コテ先を割れ目の奥深くへグッと差し込み、溶けたプラスチックをかき混ぜる必要があります。
ところがパワーの足りないコテでこれをやると、樹脂の冷たさと粘り気にコテ先が負けてしまい、奥まで熱が伝わりません。結果として、表面だけが何となく溶けて蓋をされたようになっているけれど、肝心の芯の部分は全くくっついていない「イモ溶接」になってしまうんですね。
おまけに温度制御が効かないため、作業を止めて置いておくとジワジワ温度が上がりすぎて樹脂を焦がし、いざ作業を始めると一気に冷えて固まるという、温度管理の難しさも初心者泣かせな点です。

ペラペラの薄い小物ケースを一時的につなぎ止めるくらいなら何とかなるかもしれませんが、バンパーやバイクのカウル、踏み台のように荷重や振動がかかるパーツを直すなら、信頼できる工具メーカーの温度調整付きコテを1本手元に用意しておくのが間違いなく確実です。途中でポッキリ折れて二度手間になったり、パーツを買い直す羽目になったりするリスクを考えれば、結果的に一番安上がりな選択肢になりますよ。

結束バンドは素材の確認が必須

割れ目を溶かして埋めていく作業を進めると、溝を埋めて肉盛りするための追加プラスチック、いわゆる「溶接棒（フィラー）」が必要になってきます。
DIYの現場で手軽な代用品としてよく名前が挙がるのが、配線をまとめる「結束バンド（インシュロック・タイラップ）」です。細長い棒状で手に持ちやすく、幅のバリエーションも豊富なので扱いやすさは抜群なんですが、ここには知らずに手を出すと100%失敗する「素材の罠」が隠されています。

ホームセンターや100均でよく見かける乳白色の一般的な結束バンドは、ほとんどが「ナイロン（PA66：ポリアミド）」という素材で作られています。
一方で、私たちが今回直そうとしているのは「ポリプロピレン（PP）」です。
熱可塑性プラスチックの溶接には、「完全に同一の素材同士でなければ、分子同士が混ざり合って強固に結合することはない」という絶対の化学的ルールがあります。
PPとナイロンは、溶ける温度も違えば分子の相性も全く合いません。熱でドロドロにして強引にかき混ぜたとしても、冷めれば水と油のように境界面からくっきりと分離してしまいます。作業直後はくっついたように見えても、爪を引っ掛けただけで「ペロッ」と脱皮するように剥がれてしまうのは、まさにこの素材違いが原因なんです。

結束バンドを溶接棒代わりに使いたいときは、必ずパッケージ裏面の材質表示をチェックして、「材質：ポリプロピレン」または「PP」としっかり明記されているものを選んでください。屋外用や耐薬品性を謳った特殊なバンドにPP製が存在します。

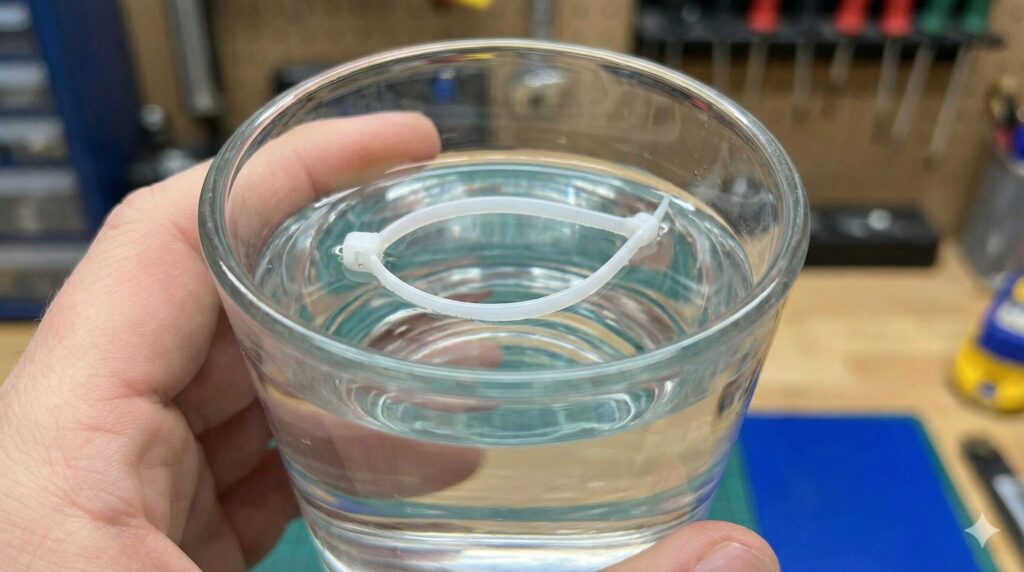

もし手元にある結束バンドの外袋を捨ててしまって素材が分からないときは、深めのコップに水を入れてポチャンと落としてみましょう。
ポリプロピレンは比重が約0.9と水（比重1.0）より軽いため「プカプカ浮きます」が、ナイロンは比重が1.14前後あるため「ストンと沈みます」。
このシンプルな「水没テスト」をやっておくだけで、後から泣きを見るような無駄な作業を確実に回避できますよ。

ペットボトルキャップを代用する技

「わざわざ専用の溶接棒を取り寄せるほどでもないし、PP製の結束バンドも手元にない……」

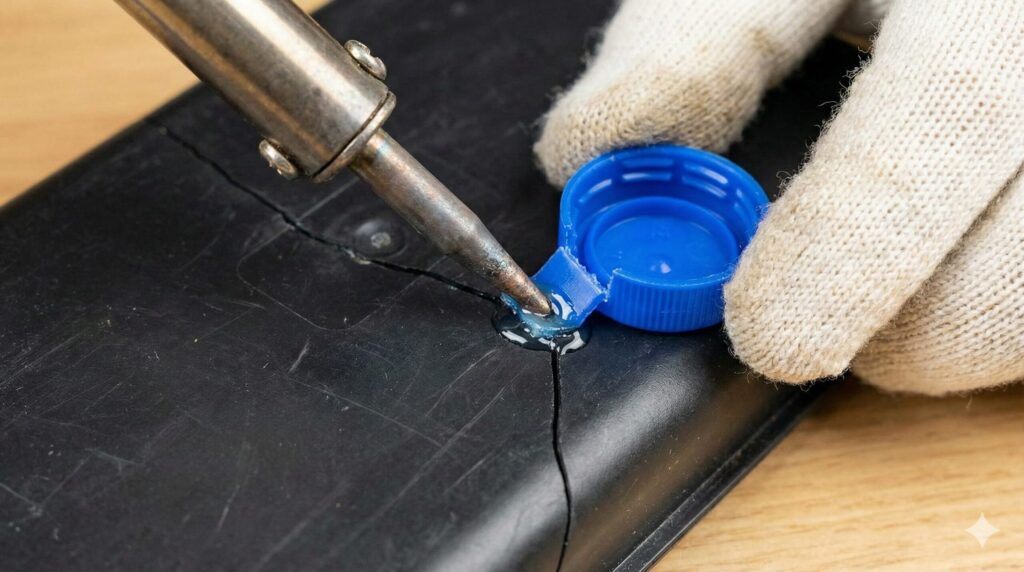

そんなときに頼りになる身近な救世主が、なんと「飲料用ペットボトルのキャップ」なんです。
意外と知られていませんが、ペットボトルのボトル本体はポリエチレンテレフタレート（PET）ですが、フタであるキャップ部分はほぼ例外なく高純度なポリプロピレン（PP）またはポリエチレン（PE）で作られています。
日本国内で流通している清涼飲料水のキャップはPP製が主流なので、使い捨てのゴミとして捨てるはずだったものを活用できる、究極にエコでコスパ抜群な溶接材料なんですね。

使い方はとてもシンプルです。
キャップのリング部分や天面を万能ハサミやニッパーで細長く切り込み、幅2〜3mmほどの細長いヌードル状（短冊状）にスライスしておくだけ。これで立派なPP溶接棒の完成です。
ペットボトルのキャップには白、黒、赤、青、黄色などカラフルなバリエーションが揃っていますよね。直したい母材の色味に近いキャップを選べば、溶接痕を目立ちにくくするカラーマッチングまでタダでできてしまうのが大きなメリットです。

ただし、キャップを溶接棒として投入する前に、絶対に押さえておくべきポイントが2つあります。
1つ目は、「洗剤を使った念入りな洗浄と完全な乾燥」です。
ジュースや清涼飲料水の糖分や微細な油分が残ったままコテを当てると、熱で一瞬にして炭化・キャラメル化して黒いススに変わります。これが不純物となって溶融プールに混ざり込むと、強度がガタ落ちしてしまうんですね。中性洗剤でしっかり洗って水気を完璧に飛ばしてから使ってください。
2つ目は、キャップの裏側に「プラマーク」と一緒に小さく「PP」と刻印されているかを必ず目視確認すること。稀にポリエチレン（PE）素材のキャップも混ざっていますので、確証が持てないときは先ほどの「水没テスト」や刻印の確認を忘れずに行いましょう。

ステンレスメッシュで補強する理由

「手順通りに溶接したはずなのに、使い始めたらまた同じクラックから折れてしまった……」
もしそんな経験があるとしたら、それは溶接の腕前というよりも、パーツにかかる負荷が「プラスチック単体の強度限界」を超えてしまっているサインです。
走行風やエンジンの微振動に常に晒される車のバンパーやバイクのカウル、あるいは開閉時にねじれの力が加わるフタのヒンジ部分なんかは、いくら元通りに樹脂同士を繋ぎ合わせても、元の強度以上の粘り強さを発揮させるのは構造的に厳しいことがあります。

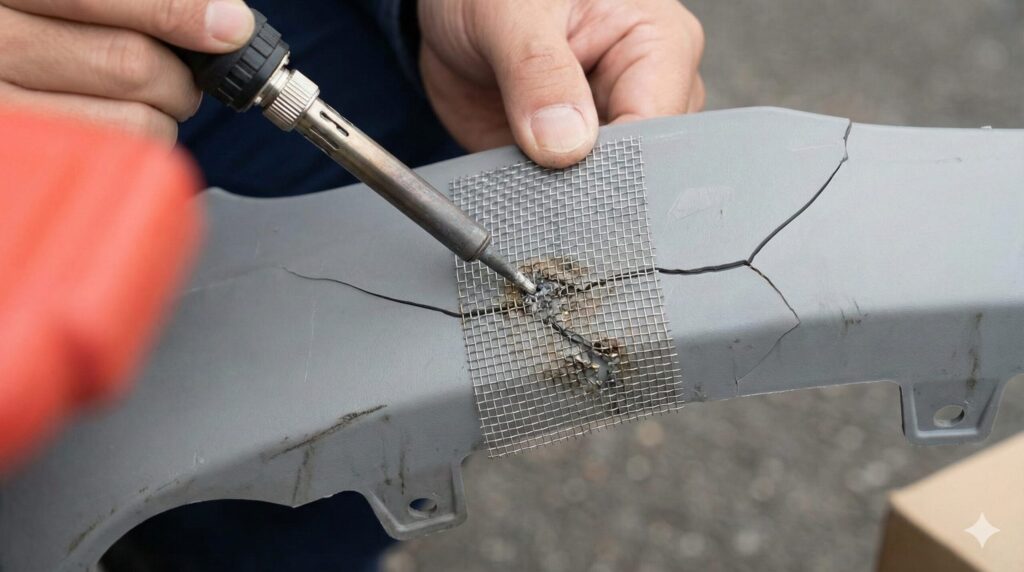

そこでプロの現場でも当たり前のように取り入れられているのが、「ステンレスメッシュ（極細の金網）」を骨格として樹脂の中に埋め込む補強ワザです。
コンクリートの橋やビルが崩れないのは、中に網目状の鉄筋がびっしり入った「鉄筋コンクリート構造」になっているからですよね。PP溶接も全く同じ理屈で、割れ目をまたぐように金属のメッシュを配置し、上から熱を加えて樹脂の中にズブズブと沈め込むことで、劇的な補強効果を発揮します。

温まったハンダゴテの平らな面をメッシュの上から軽く押し当てていくと、金属が熱を帯びて、周囲の樹脂をじわじわと溶かしながら自重とコテの圧力で母材の内部へと潜り込んでいきます。
メッシュがプラスチックの肉厚の真ん中あたりまでしっかり沈んだら、網目からムニュッと溢れ出てきた樹脂をコテ先で平らにならし、メッシュを完全にサンドイッチして閉じ込めてしまいましょう。
こうすることで、一点に集中しようとする割れの応力がメッシュ全体に分散され、樹脂単体ではあり得ない強靭な「面強度」が手に入ります。100円ショップのステンレス製茶こしを分解して金切りバサミで切ったものでも十分代用できますので、負荷がかかる重要パーツにはぜひ一手間加えてみてくださいね。

PP溶接をハンダゴテで成功させるコツ

道具と素材の準備がバッチリ整ったら、いよいよ実践作業へ進みましょう。
「ただ溶かしてくっつけるだけでしょ？」と気楽に構えていると、意外な落とし穴にハマってしまうのがプラスチック溶接の奥深いところです。表面をなぞって綺麗に見せるだけなら誰でも数分でできますが、外力をかけてもビクともしない本来の強度を叩き出すには、樹脂の性質を計算に入れた「下準備」と「熱の通し方」が勝負の分かれ目になります。
ここからは、失敗をゼロにしてプロ並みの結合力を手に入れるための具体的な手順を、ステップバイステップで詳しく見ていきましょう。

車のバンパー修理に見る実践手順

面積が広くて厚みもあり、走行中の風圧や振動に耐えなければならない車のバンパーは、PP溶接における最高峰の実践テーマと言えます。
いきなり割れ目にコテを突き刺すのではなく、下準備から仕上げまで段取りを踏んで進めるのが成功への一番の近道。以下の5つのステップは、衣装ケースやおもちゃの修理など、あらゆるPP製品にそのまま使える黄金の基本フローです。

手順1： 徹底的な脱脂と洗浄	地味ですが、仕上がりの強度を決定づける最重要ステップです。 砂埃、泥汚れ、油分、ワックスなどが割れ目に少しでも残っていると、熱で溶けた樹脂の中に不純物として巻き込まれ、結合力を著しく弱めてしまいます。 中性洗剤でゴシゴシ丸洗いした後、パーツクリーナーやシリコンオフを使って脱脂し、完全乾燥させます。
手順2： V字カット（開先加工）	割れ目に沿って、カッターやリューター、彫刻刀などを使って断面を「V字の谷」になるように削り広げます。 なぜわざわざ傷口を広げるのかというと、「コテ先を母材の最深部まで確実に届かせるため」、そして「追加する溶接棒がしっかり収まる肉盛りスペースを確保するため」です。 これを行わずにピッチリ閉じたクラックの上からなぞるだけだと、表面の皮一枚しか繋がっていないスカスカの仕上がりになってしまいます。
手順3： 仮止めと位置合わせ	割れた破片同士のチリ（隙間や段差）をぴったり合わせ、クランプ、マスキングテープ、ロッキングプライヤー等でズレないように固定します。 位置が決まったら、クラックの端や中間地点をハンダゴテの先端でチョンチョンと数ミリだけ溶かして「点付け溶接」を行い、動かない状態を作ります。 ここが歪んだまま本溶接に入ると、元に戻せなくなるので慎重に合わせましょう。
手順4： 本溶接としっかりした攪拌	V字の底部分にコテ先を押し当て、母材の奥深くがしっかり液状化するまで熱をじっくり伝えます。 そこに用意した溶接棒（キャップやPP材）を送り込み、母材の樹脂プールと溶接棒をコテ先で徹底的に練り混ぜていきます。 表側だけでなく、強度を出したい場合は「パーツの裏側」にも同様の施工を行い、裏側には前述のステンレスメッシュを埋め込むのがベストです。
手順5： 自然冷却と成形仕上げ	溶接が終わったら、常温の空気中でゆっくり時間をかけて冷まします。 早く固めたいからといって氷水をかけたり急冷スプレーを吹き付けたりすると、熱収縮のスピード差で内部に応力（ひずみ）が残り、後からパキッと割れる原因になります。 完全に冷えてガチガチに固まったのを確認してから、盛り上がりすぎた余分な樹脂をヤスリやカッターで削って平らに整えます。塗装する場合は密着性を高めるため、必ず「PP対応プライマー」を下地に吹いてくださいね。

強度を出すコツは母材との攪拌

ここが、今回の記事の中で私が一番熱を込めてお伝えしたい「最大の核心部分」です。
溶接したのにすぐ割れた、強度が全然出ないという失敗のほぼ100%は、「溶けた溶接棒を、割れ目の上に接着剤のように乗っけて撫でただけ」という状態に起因しています。

本来の「溶接」の定義とは、直したいパーツ（母材）と足した樹脂（溶接棒）の境目が完全に消え失せ、冷え固まったときに完全な一つの塊になっている状態のことです。
これを実現するために絶対にサボってはいけないアクションが、「物理的な攪拌（ミキシング）」なんですね。

少し想像してみてください。
冷たいご飯の上に、いくら温かい溶き卵を回しかけたとしても、それだけでは一体感のある美味しい炒飯にはなりませんよね。フライパンの上で火を通しながら、ご飯と卵を木ベラでしっかり切り混ぜて一体化させるからこそパラパラのまとまりが生まれます。
プラスチックの溶接もこれと全く一緒です。

コテ先を深く突き刺して、トロトロに溶け出した母材の底だまり（溶融池）と、新たに溶かした溶接棒を、グチュグチュと円を描くように、あるいはジグザグに物理的に練り混ぜてください。

コテ先で「切り込み」「押し込み」「すくい上げて練り合わせる」。この泥臭いミキシング作業を繰り返すことで、お互いのポリマー分子の長いクサリ同士が複雑に絡み合い（分子間エンタングルメント）、冷えたときに新品と同等かそれ以上の強靭な結合力が宿ります。
最初からツルツルに仕上げようとして表面をササッとなぞるだけでは、強度は絶対に出ません。表面のデコボコなんて後からペーパーがけをすればいくらでも平らに整えられますから、溶接の最中は「とにかく深く、親の仇のようにしっかり混ぜ合わせること」だけに全神経を集中させてみてくださいね。

すぐ剥がれるなど強度不足の原因

「自分ではしっかり混ぜ合わせたつもりなのに、少し負荷をかけたらあっさり割れ目から裂けてしまった……」
そんなときに真っ先に疑うべき原因は、溶接の専門用語で「コールドジョイント（冷え接合）」と呼ばれる現象です。
これは、修理したい母材側の温度が十分に上がりきっていない（まだ冷たい）状態のところに、コテ先で溶かした熱々の溶接棒をペタッと乗せてしまったときに発生します。

高温の溶けた樹脂が冷たい母材の壁面に触れた瞬間、接地面の熱が急速に奪われて境界面だけが一瞬で冷え固まってしまいます。
すると、分子同士が手をつなぎ合う前にシャッターが降りてしまうため、外見上はしっかり盛られているように見えても、断面を見ると単に上に乗っかっているだけの状態になるんですね。手で少しねじるだけでパカッと浮いてしまうのはこれが原因です。
特に気温が低い冬場の作業部屋や、厚みが5mm以上あるような分厚いパーツ、あるいは冷たい風が吹き抜ける屋外での作業では、この失敗が多発します。

このトラブルを防ぐための鉄則は、「母材がトロッと溶け出すまでしっかり待つ」という一点に尽きます。
溶接棒を近づける前に、まずはハンダゴテを母材のV字溝にしっかり当てて、樹脂の表面がツヤツヤと光を反射し、コテ先がズブッと沈み込む感触を指先に感じるまでじっくりと熱を蓄えさせてあげてください。
母材側も溶接棒側も、両方が同時にトロトロの蜂蜜のような流動状態になって初めて、お互いの分子が溶け合います。
「早く進めなきゃ」という焦りは失敗の元です。じっくりと熱を浸透させていく心の余裕を持つことが、剥がれない溶接への近道ですよ。

樹脂が黒く焦げる失敗への対策

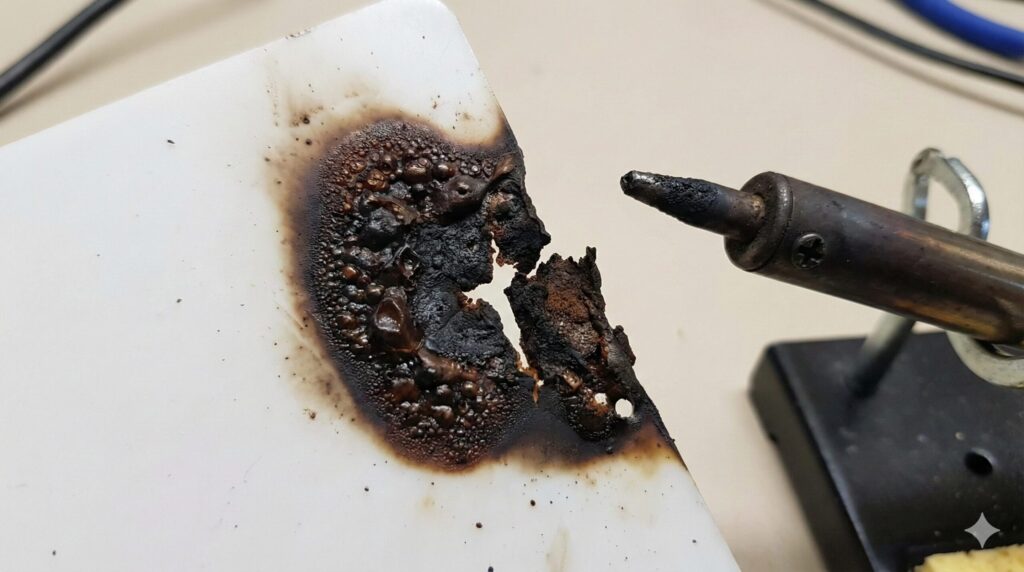

母材をしっかり溶かそうと気合いを入れるあまり、白いモヤモヤした煙が立ち上り、樹脂が茶色から真っ黒に変色してしまった経験はありませんか。
これは過剰な加熱によってプラスチックの分子が熱分解を起こしてしまった「炭化」、つまり完全に焦げてしまった状態です。
トーストやお肉と同じで、一度炭になってしまったプラスチックは、冷えたところで二度と元の柔軟なポリプロピレンには戻りません。
炭化した部分はスポンジのようにスカスカで脆くなっており、ドライバーの先で突っつくだけでボロボロと粉状に崩れてしまうため、強度はほぼゼロに落ちてしまいます。

焦がさないための対策としては、まず「同じ場所に何十秒もコテ先を留まらせないこと」です。
ポリプロピレンは、焦げる直前に半透明のクリアな状態から、わずかに「黄色っぽい飴色」へと色が変化します。この色の変化が見えたら「これ以上熱を加えると焦げるぞ」という危険信号ですので、すかさずコテ先を隣のポイントへ移動させてください。
また、温度調整機能のないシンプルなコテを使っている場合は、濡らした耐熱スポンジにコテ先を時々ジュッと当てて熱を逃がしたり、こまめに電源スイッチを切ったりして、人間サーモスタットのように温度を管理してあげる工夫が有効です。

さらに見落としがちなのが、コテ先のお手入れ不足です。
前回の作業で先端に付着した樹脂のカスが黒く焼き付いたままになっていると、熱の伝わり方がムラになり、余計に高い温度で無理やり熱を伝えようとして周囲を焦がしてしまう悪循環に陥ります。
作業の合間や使い終わった直後には、真鍮製のワイヤーブラシや濡れウエスを使って、コテ先を常にピカピカな状態に磨き上げておく習慣をつけておきましょうね。

作業時の有毒ガスと換気の重要性

楽しいDIYだからこそ、絶対に軽視してほしくないのが「ご自身の身体を守る安全性」です。
大好きな愛車や道具を直すために健康を損ねてしまったら、それこそ本末転倒ですからね。
ポリプロピレン（PP）という素材は、炭素と水素だけで構成されているため、理論上きれいに完全燃焼した場合は水蒸気と二酸化炭素くらいしか出ない、プラスチック界では比較的クリーンな素材とされています。
ただし、それはあくまでも適切な燃焼炉でしっかり酸素を供給して燃やしたときのお話です。

ハンダゴテで熱を加えて部分的な不完全燃焼や過熱分解が起きると、独特のツンとした刺激臭を伴う煙とともに、「アクロレイン」をはじめとする各種アルデヒド類や一酸化炭素などの有害物質が発生する可能性があります。
アクロレインはタバコの煙や油を加熱しすぎたときの煙にも含まれる物質で、目や鼻の粘膜を強烈に刺激する毒性を持っています。
締め切った部屋でこの煙を吸い込み続けると、喉のイガイガや激しい目の痛み、頭痛や吐き気を引き起こす原因になりかねません。
厚生労働省の労働安全衛生資料でも、金属や樹脂の加熱時に発生するヒューム（微粒子状の煙）対策の重要性が強く呼びかけられています。
（出典：厚生労働省『アーク溶接作業等における粉じん対策』
※金属アーク溶接の基準資料ですが、作業環境における熱煙・ヒューム対策の基本原則はDIYの樹脂溶接でも全く同じです）

作業に没頭する前に、以下の3つの安全ルールを必ずルーティンにしてください。

作業中に煙がモクモクと立ち上って部屋に充満しているようなら、明らかに温度が高すぎるかコテを当てすぎています。
一旦コテをスタンドに戻して深呼吸し、換気状態を整えてから作業を再開してくださいね。

安全対策の心得

「ほんの数分、ちょっとくっつけるだけだから大丈夫」という小さな油断が、思わぬ火傷や体調不良を引き起こします。
自分自身の体を守るのはもちろんのこと、大切なご家族やペットがいる空間に煙が流れてしまわないよう、換気設備の確保と保護具の装着は「作業前の必須ステップ」として徹底しましょう。

PP溶接はハンダゴテで安価に可能

ここまで、ハンダゴテを活用したPP溶接のディープなテクニックや注意点についてたっぷりお届けしてきましたが、いかがでしたでしょうか。
専門用語がいろいろ出てきて「自分にできるかな……」と一瞬不安になったかもしれませんが、押さえるべきポイントは驚くほどシンプルです。

成功のための3大原則をもう一度振り返っておくと、まずは「40W〜60Wクラスの熱負けしないコテを使うこと」、次に「ペットボトルキャップなどを活用して完全に同じPP素材同士を合わせること」、そして何より「表面を撫でるだけでなく、奥深くで母材と溶接棒をグチャグチャに練り混ぜること」。基本はこの3つだけです。

この基本さえしっかり頭に入れておけば、高価な専用溶接機をわざわざ買わなくても、数百円から数千円の道具だけでプロ顔負けの強度を取り戻すことができますよ。
接着剤を塗っては剥がれてため息をついていたあの割れ目も、素材同士がドロドロに融合して再びガチッと一体化する感覚を一度味わえば、DIYの楽しさが何倍にも広がるはずです。

もし本番のパーツを直すのがまだちょっと怖いなと感じるなら、まずは使い終わったシャンプーのボトルや、いらなくなったタッパーなどの端切れを使って、コテ先で樹脂を混ぜ合わせる練習から始めてみてください。
プラスチックがジュワッと溶けて混ざり合う感触を指先で掴めれば、もう壊れた愛車や家具を前にして途方に暮れることはなくなります。
ぜひ安全対策を万全にして、あなたの手で大切な道具を蘇らせるPP溶接の達成感を味わってみてくださいね。

はんだごての記事一覧へ
