インパクトドライバーのスチールボール交換でお困りではありませんか？
マキタのインパクトでビットが抜ける症状は、スチールボールの紛失が原因かもしれません。
この記事では、Td172dなどの機種を例に、マキタのインパクトで使うスチールボールのサイズや、スチールボールがホームセンターで手に入るのか、といった疑問にお答えします。
また、マキタのインパクトにおける先端部品の交換手順を分解図の情報を交えながら解説するだけでなく、インパクトドライバーで回らないネジをどうやって回すのか、モーターが焼けてしまう原因、雨に濡れたらどうなるか、ドリルビットは使えるのか、といった関連知識も網羅的にご紹介します。
- スチールボール交換が必要な症状と原因
- 自分でスチールボールを交換する具体的な手順
- 交換用部品の入手方法と注意点
- インパクトドライバーに関するよくある質問と回答
本記事の内容
インパクト ドライバーのスチール ボール交換が必要な症状
- ビットが抜ける原因
- 使用されているスチール ボールのサイズ
- TD172Dで使うスチールボールについて
- ホームセンターで購入可能か
- 先端部品の交換手順
- 交換時に役立つ分解図

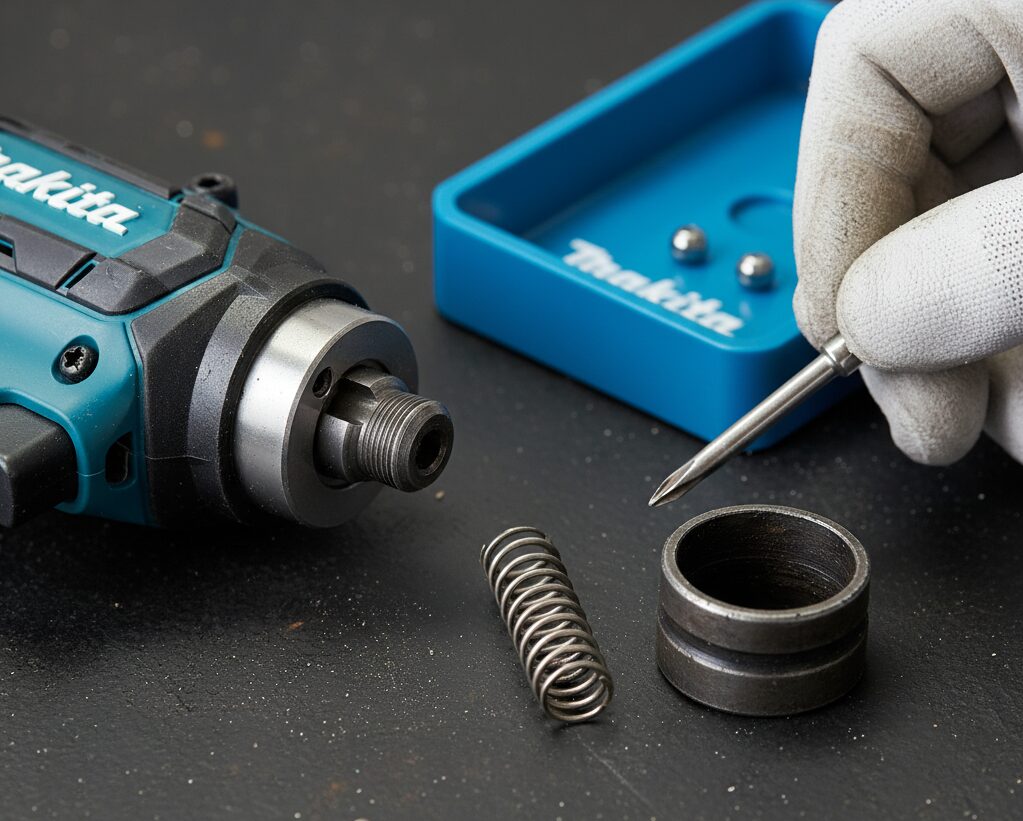

ビットが抜ける原因
インパクトドライバーの先端からビットが勝手に抜けてしまう、あるいは固定されずに落ちてしまう症状の主な原因は、内部にあるスチールボールの紛失です。
インパクトドライバーの先端（アンビル）には、ビットのくぼみにはまり込んで固定するための、非常に小さな金属製のボールが入っています。このスチールボールが、バネ（コンプレッションスプリング）の力で押し出されることで、ビットを確実に保持する仕組みになっています。
しかし、何らかの理由でこのスチールボールが無くなってしまうと、ビットを固定する力が働かなくなり、すぐに抜け落ちてしまうのです。スチールボールが紛失する原因はいくつか考えられます。
スチールボールが紛失する主な理由
- 経年劣化：
長年の使用による部品の摩耗や、スリーブ内部の汚れによってボールが脱落しやすくなります。 - 分解時の紛失：
先端部分を自分で分解した際に、小さなスチールボールやバネが飛び出してしまい、そのまま無くしてしまうケースは非常に多いです。 - 異物の混入：
作業中の金属粉やゴミがスリーブ内に入り込み、ボールの動きを阻害した結果、正しい位置からずれて脱落することがあります。
このように、ビットが抜けるトラブルは、単純な故障というよりも、重要な小部品の紛失が直接的な原因であることがほとんどです。逆に言えば、新しいスチールボールを正しく装着し直せば、修理できる可能性が高いと言えます。

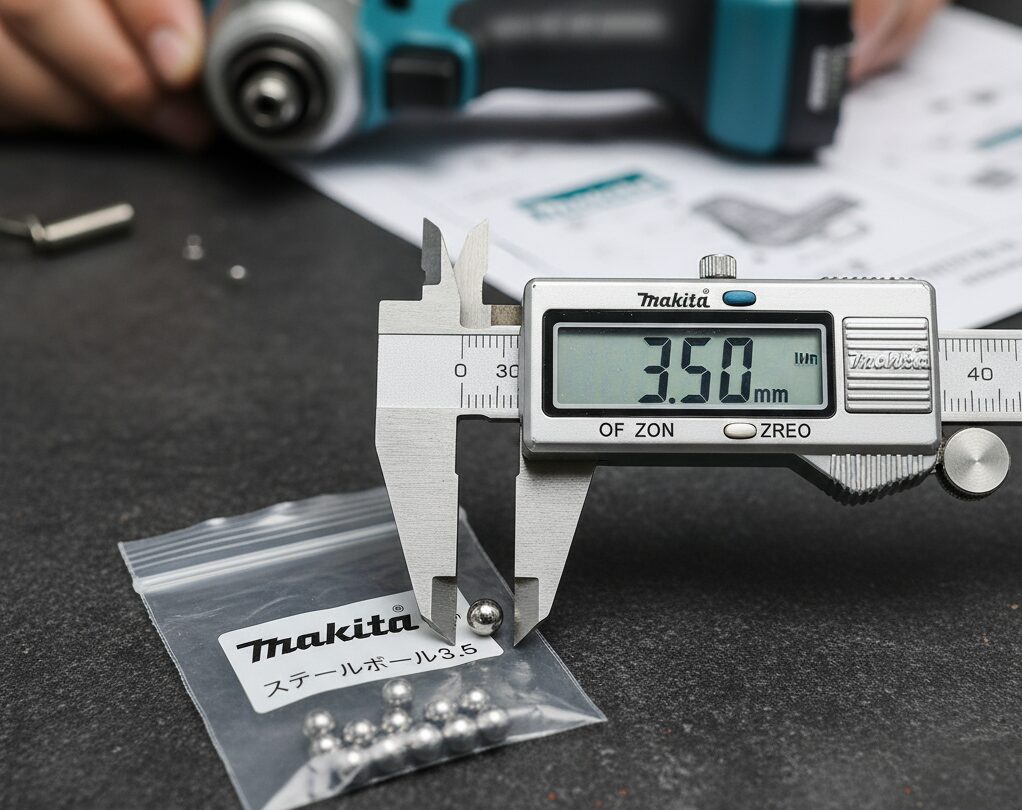

使用されているスチール ボールのサイズ
マキタのインパクトドライバーで使用されているスチールボールのサイズは、多くの機種で直径3.5mmが採用されています。これは「スチールボール3.5」として、交換部品の名称にもなっています。
例えば、人気の高いTD131DやTD171Dなどの機種では、この3.5mmのスチールボールが使われています。しかし、注意点として、一部の機種では異なる品番のスチールボールが指定されている場合があります。
具体例を挙げると、M697D、M698D、MTD001D、TD138D、TD149Dといった機種では、同じ3.5mmサイズでも「216040-0」という別の型番が設定されています。ただ、部品販売店の情報によると、これらはサイズが同じであるため互換性があり、一般的な「スチールボール3.5」を使用しても問題ないとされています。
| 項目 | 詳細 |
|---|---|
| 汎用サイズ | スチールボール3.5 (直径3.5mm) |
| 代表的な対応機種 | TD131D, TD170D, TD171D, TD172Dなど、ほぼ全機種に対応 |
| 別型番が指定されている機種 | M697D, M698D, MTD001D, TD138D, TD149Dなど |
| 別型番の互換性 | 型番「216040-0」もサイズは3.5mmであり、 汎用のスチールボール3.5と互換性があるとされています。 |
部品注文時の注意点
互換性があるとはいえ、最も確実なのはお使いの機種の分解図（パーツリスト）で正しい部品番号を確認することです。メーカーの公式サイトや部品を取り扱うオンラインショップで分解図を閲覧し、ご自身のモデルに適合する部品を正確に注文するようにしてください。
ポチップ
TD172Dで使うスチールボールについて
マキタのフラッグシップモデルであるTD172Dにおいても、ビットを固定するために使われているスチールボールのサイズは、他の多くのモデルと同様に直径3.5mmです。
したがって、TD172Dのビットが抜ける症状で修理を行う場合も、「スチールボール3.5」という部品を用意すれば問題ありません。この機種の先端部分は、ビットを差し込むだけで固定されるワンタッチスリーブを採用しており、その内部に2つのスチールボールが配置されています。
TD172Dは非常に人気の高い機種ですが、構造自体は従来のモデルと大きく変わりません。そのため、過去のモデルで交換経験がある方なら、同様の手順で作業を進めることができるでしょう。ただし、部品は非常に小さいので、紛失にはくれぐれもご注意ください。
ホームセンターで購入可能か
結論から言うと、インパクトドライバーの修理に使う精密なスチールボールを一般的なホームセンターで見つけるのは非常に難しいです。
ホームセンターで販売されている金属球は、ベアリング用や模型用が主であり、マキタなどの電動工具メーカーが指定する純正部品とはサイズや硬度が異なる可能性があります。たとえ直径が同じ3.5mmのボールが見つかったとしても、安易に代用するのは避けるべきです。
代替品を使用するリスク
硬度が不足しているボールを使用すると、インパクトの打撃によって早期に変形・破損し、アンビル本体を傷つける原因となります。逆に硬すぎても、他の部品とのバランスが崩れ、予期せぬ故障につながる恐れがあります。
では、どこで入手すればよいのでしょうか。主な購入先は以下の通りです。
- 電動工具の修理販売店：
マキタ製品を取り扱っている地域の金物店や工具専門店であれば、部品として取り寄せてもらえる可能性が高いです。 - オンラインの部品販売サイト：
「マキタ 部品」「スチールボール3.5」などで検索すると、純正部品を専門に扱う多くのオンラインショップが見つかります。
1個数十円という非常に安価な価格で販売されています。
このように、入手は決して難しくありません。修理費用を抑えるためにも、必ず純正部品または互換性が保証された部品を専門のルートから購入するようにしましょう。
先端部品の交換手順
ここでは、スチールボールを交換するための、インパクトドライバー先端部分の具体的な分解・組立手順を解説します。作業自体は比較的単純ですが、部品が非常に小さく、特にバネ類は飛び跳ねて紛失しやすいため、慎重に進めてください。
準備するもの
- 交換用のスチールボール（通常2個）
- 精密ドライバー（マイナス）または千枚通し
- パーツクリーナーやウエス（布）
- グリス（推奨）
- 部品をなくさないためのトレーや皿

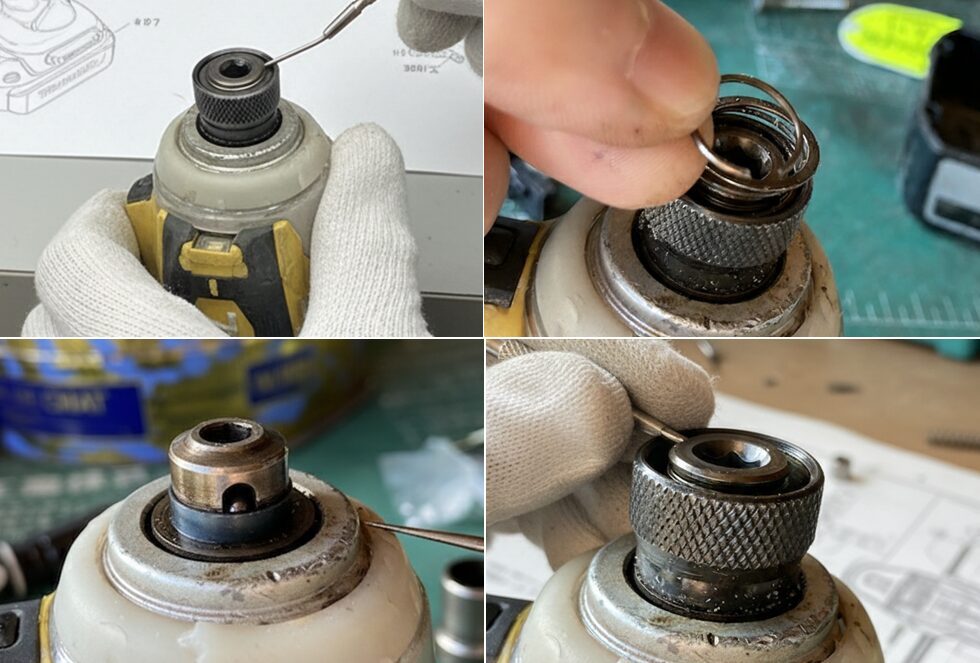

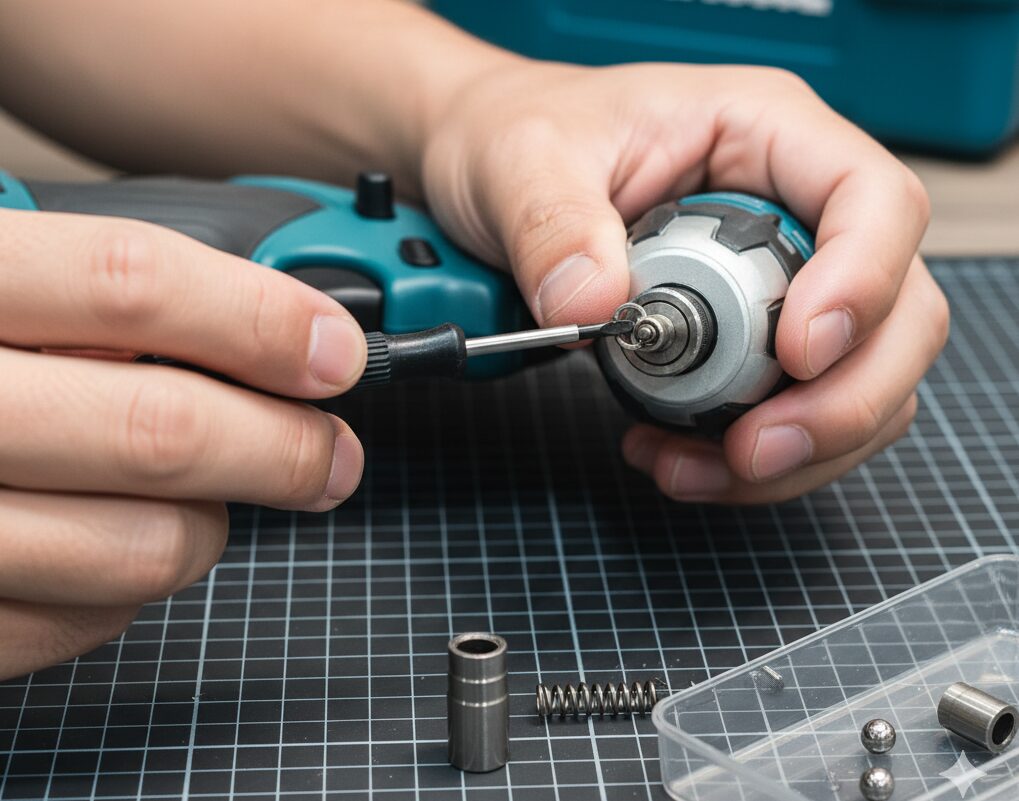

分解・交換手順
- リングスプリングの取り外し
まず、先端の一番外側にあるC型の薄い金属リング（リングスプリングまたはスナップリング）を外します。
精密ドライバーの先端などをリングの隙間に引っかけて、慎重にこじ開けるようにして取り外してください。
このリングは非常に飛びやすいため、指で押さえながらゆっくりと作業するのがコツです。紛失すると再組付けができなくなります。 - スプリングとスリーブの取り外し
リングスプリングを外すと、その下にあるコンプレッションスプリング（太い方のバネ）が取り出せます。
続けて、外側の筒であるビットスリーブを先端方向に引き抜きます。 - 内部の清掃とスチールボールの装着
部品をすべて取り外したら、アンビル周辺やスリーブ内部に溜まった金属粉や古いグリスを、パーツクリーナーとウエスで綺麗に清掃します。
その後、アンビルの側面にある2つの小さな穴に、新しいスチールボールをはめ込みます。
この時、少量のグリスを塗布しておくと、ボールが落ちにくくなり作業がしやすくなります。 - 組付け
組付けは、分解と全く逆の手順で行います。
ビットスリーブ → コンプレッションスプリング → リングスプリングの順番で元に戻していきます。
最後のリングスプリングをはめる際は、溝にしっかりと収まっていることを確認してください。 - 動作確認
最後にビットを差し込み、ロックが正常にかかるか、簡単に抜けてしまわないかを確認して作業は完了です。

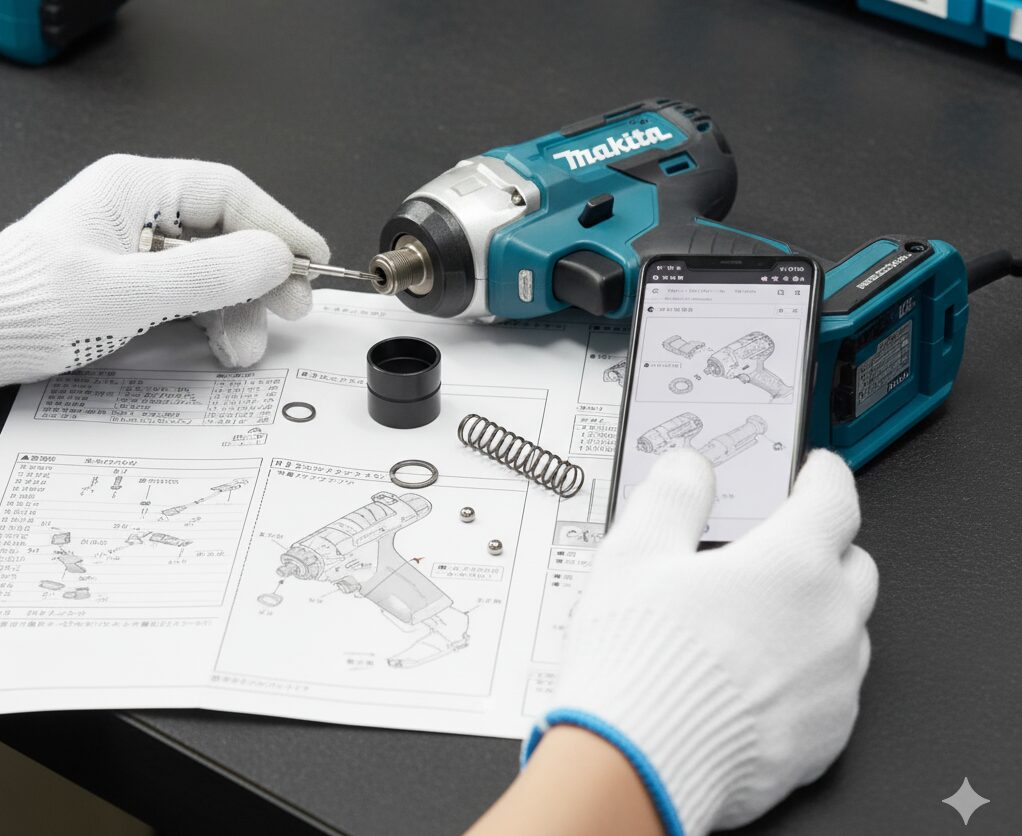

交換時に役立つ分解図
スチールボールの交換作業を自分で行う際に、非常に心強い味方となるのが「分解図（パーツリスト）」です。
分解図とは、製品を構成する全ての部品がイラストで描かれ、それぞれに部品番号と名称が記載されたものです。これを確認することで、部品の正しい位置関係や向き、組み立て順序を正確に把握できます。
分解図を活用するメリット
- 部品の名称と位置がわかる：
「このバネはどこに入るんだっけ？」といった混乱を防げます。 - 正しい部品番号がわかる：
スチールボールだけでなく、万が一他の部品を紛失・破損してしまった場合でも、正確な部品番号で注文できます。 - 構造の理解が深まる：
修理作業への安心感が増し、ミスを減らすことにつながります。
分解図は、以下の方法で入手するのが一般的です。
- マキタ公式サイト：
公式サイトでは、製品の取扱説明書は公開されていますが、詳細な分解図は掲載されていない場合があります。 - オンライン部品販売サイト：
マキタの純正部品を取り扱う多くのウェブサイトでは、機種名で検索すると分解図をPDF形式で閲覧・ダウンロードできるようになっています。
これが最も簡単で確実な方法です。
→モノタロウで分解図を探す
特に初めて分解作業に挑戦する方は、作業を始める前に必ずご自身のインパクトドライバーの分解図を手元に用意しておくことを強くお勧めします。小さな部品の向き一つで正常に動作しなくなることもあるため、「転ばぬ先の杖」として活用しましょう。
インパクト ドライバーのスチール ボール交換と関連知識
- 回らないネジはどうやって回すの？
- ドリルビットは使えますか？
- 雨に濡れたらどうなる？
- モーターが焼けてしまう原因は何ですか？
- 総括：インパクト ドライバーのスチール ボール交換
回らないネジはどうやって回すの？
固着してインパクトドライバーでも回らないネジに遭遇した場合、いくつかの対処法があります。無理に回し続けるとネジの頭（ネジ山）をなめてしまい、さらに状況を悪化させる可能性があるため、以下の方法を試してみてください。
対処法1：逆回転の衝撃を利用する
一度、締める方向（正回転）に「ガンッ」と短い打撃を与えてから、すぐに緩める方向（逆回転）に切り替えてみてください。このわずかな逆方向への衝撃が、ネジの固着を剥がすきっかけになることがあります。
対処法2：潤滑剤を浸透させる
ネジの隙間に、浸透性の高い潤滑剤（CRC5-56など）を吹き付け、数分から数十分放置します。潤滑剤がサビや汚れの隙間に染み込むことで、摩擦が軽減されて回りやすくなります。
潤滑剤を使用する際は、インパクトドライバー本体の内部にオイルが入らないよう注意が必要です。内部のグリスが流れ出てしまうと、故障の原因となります。
対処法3：ショックドライバーを使用する
最終手段として、ハンマーで叩くとその衝撃で先端が回転する「ショックドライバー（インパクトドライバー）」という手動工具があります。電動工具ではなめてしまうような固いネジでも、強力なトルクで緩めることが可能です。
ドリルビットは使えますか？
はい、インパクトドライバーでドリルビットを使用することは可能です。ただし、使用できるのは軸の形状が六角軸（6.35mm）になっているタイプに限られます。
通常のドリルドライバーで使われる丸軸のビットは、インパクトドライバーのチャック（スリーブ）には取り付けられません。ホームセンターや工具店に行くと、「インパクト対応」や「六角軸」と明記されたドリルビットが多数販売されています。
しかし、使用にあたってはいくつかの注意点があります。
インパクトドライバーで穴あけする際の注意点
- 精度の問題：
インパクトドライバーは構造上、先端にわずかな「ブレ」が生じやすいため、ドリルドライバーのような高精度な穴あけには向きません。 - 負荷の問題：
太い径の穴あけや、硬い材料への穴あけを連続して行うと、モーターやハンマー機構に大きな負荷がかかり、本体の寿命を縮める原因になります。 - 打撃（インパクト）機能：
穴あけ作業中にインパクト（打撃）が加わると、ドリルビットが破損したり、材料が割れたりする恐れがあります。
インパクトがかからないよう、優しく押し当てる力加減が重要です。
このように、インパクトドライバーでの穴あけは、あくまで下穴を開けるなどの補助的な作業と捉え、本格的な穴あけ作業には専用のドリルドライバーを使用するのが理想的です。
雨に濡れたらどうなる？
インパクトドライバーのような電動工具にとって、水分は故障の大きな原因となるため、雨に濡らすことは基本的に避けるべきです。
もし雨に濡れてしまった場合、以下のようなリスクが考えられます。
- 内部回路のショート：
スイッチや制御基板に水が浸入すると、回路がショートして動かなくなる可能性があります。
最も致命的な故障の一つです。 - モーターの故障：
モーター内部に水が入ると、錆の発生や絶縁不良を引き起こし、性能低下や故障につながります。 - バッテリー端子の腐食：
バッテリーとの接点部分が濡れると、腐食が進み接触不良の原因となります。
濡れてしまった場合の対処法
万が一濡らしてしまった場合は、絶対にすぐに電源を入れず、以下の手順で対処してください。
- すぐにバッテリーを取り外します。
- 乾いた布で本体全体の水分を丁寧に拭き取ります。
- 風通しの良い日陰で、数日間かけて完全に内部まで乾燥させます。ドライヤーの温風を直接当てるのは、樹脂部品の変形につながるため避けてください。
- 完全に乾いたことを確認してからバッテリーを装着し、動作を確認します。
防滴・防じんモデルについて
最近のマキタ製品には「APT（アプト）」と呼ばれる、防滴・防じん性能を高めたモデルがあります。これらは内部への水や粉じんの侵入を抑える構造になっていますが、完全防水ではないため過信は禁物です。「故障しにくい」というレベルであり、雨の中での積極的な使用を保証するものではないことを理解しておきましょう。
モーターが焼けてしまう原因は何ですか？
インパクトドライバーのモーターが焼けてしまう（焼き付く）のは、モーターに過剰な負荷がかかり、内部のコイルが高熱によって溶けたり、絶縁被膜が損傷したりするためです。特有の焦げ臭い匂いがしたら、モーターが焼けてしまったサインです。
主な原因としては、以下のようなものが挙げられます。
原因1：過負荷な作業の連続
能力を超える太くて長いネジを締め続けたり、高トルクの作業を長時間連続して行ったりすることが、最大の原因です。モーターに過大な電流が流れ続け、発熱が冷却を上回ることで焼き付きに至ります。
原因2：モーターの冷却不足
本体の通風孔（ベント）がホコリや木くずで詰まっていると、モーターを冷却するための空気の流れが妨げられ、内部に熱がこもりやすくなります。
原因3：ブラシの摩耗
モーターに電気を供給する部品である「カーボンブラシ」が摩耗して限界に達すると、モーター内で異常な火花（スパーク）が発生し、これが高熱となってコイルを傷つけ、焼き付きの原因となることがあります。
モーターの焼き付きを防ぐには
- 工具を休ませる：
本体が熱くなってきたら、一度作業を中断してモーターを冷ます時間を作りましょう。 - 定期的な清掃：
エアーコンプレッサーなどで通風孔のホコリを吹き飛ばし、冷却効率を保つことが重要です。 - 異音や異臭に注意する：
「いつもと違うな」と感じたら無理に使わず、点検や修理を検討してください。
モーターの焼き付きは高額な修理費用がかかることが多いです。日頃から工具に無理をさせない使い方を心がけることが、寿命を延ばす上で最も効果的です。
総括：インパクトドライバーのスチールボール交換
この記事の要点を以下にまとめます。
- インパクトからビットが抜ける主な原因はスチールボールの紛失
- スチールボールはビットのくぼみにはまり込んで固定する重要部品
- マキタ製インパクトの多くは直径3.5mmのスチールボールを使用
- 一部機種では別型番が指定されているが互換性がある場合が多い
- 正確な部品は機種ごとの分解図（パーツリスト）で確認するのが確実
- スチールボールは一般的なホームセンターでの入手は困難
- 購入は専門の工具店やオンラインの部品販売サイトを利用する
- 交換作業は先端のリングスプリングを外すことから始める
- 部品は非常に小さくバネも飛びやすいので紛失に細心の注意を払う
- 作業前には内部を清掃し新しいグリスを塗布すると良い
- 分解図があれば部品の位置関係を間違えずに済む
- インパクトドライバーで固いネジを回すには潤滑剤や逆回転の衝撃が有効
- 六角軸のドリルビットを使えば穴あけも可能だが精度や負荷に注意が必要
- 電動工具は水分に弱く雨に濡れたら完全に乾燥させるまで使用しない
- モーターの焼き付きは過負荷な連続作業が最大の原因
