17mmスパナとナットサイズ規格！M10や3分の違いを徹底解説

「このボルト、17mmのスパナで回るはずなのになんだか微妙にガタつく気がする…」「車の整備をしてたら、同じ太さのねじなのに工具のサイズが違って作業がピタッと止まってしまった…」

あなたも、こんな悔しい経験ありませんか？
わかります、その気持ち。これ、DIYや整備をしていると本当にあるあるなトラブル。

実は「17mm」という工具サイズは、日本の規格の歴史、自動車メーカーの設計へのこだわり、そして建設業界の長い慣習が複雑に絡み合った、めちゃくちゃ特殊な「クロスオーバー・ポイント」なんですよ。
一見同じように見えるボルトでも、そこには明確な「このサイズを使う理由」と「選ぶべき工具のルール」が存在しているんです。

この記事では、私が「なぜこんな複雑な状況になっているのか」、そして「現場で失敗しないためには結局どうすればいいのか」を、徹底的にわかりやすく解説していきますね。
これを読めば、もう工具箱の前で「どっちだっけ…」と迷うことはなくなるはずです！

17mmスパナとナットのサイズ基礎知識

「17mm スパナ ナット サイズ」と検索してこの記事にたどり着いたあなたの多くは、きっと手元のボルトに工具が合わなくて困っているか、これからどの工具を買えばいいか迷っているかのどちらかかなと思います。
まずは、17mmというサイズを取り巻く「規格の全体像」を一緒に把握していきましょう。
単純な「17mm幅」に見えても、その背景にはJIS規格の歴史や、業界ごとの「これが一番使いやすい！」という事情が隠されているんですよ。
ここを知っておくだけで、工具選びのミスを根本から防げるようになります。

【注意】M10ボルトは17mm？それとも16mm？

DIY好きを一番悩ませるのが、M10ボルト（ねじの部分の直径が10mmのボルト）における「サイズの不整合問題」です。ホームセンターのネジ売り場に行けば、当然のような顔をして「17mm」のM10ボルトが売られていますよね。でも実はこれ、世界的に見るとちょっと「ガラパゴス」な状態なんです。

JIS規格が変わって生まれた「1mm」のズレ

昔の日本のJIS規格では、M10ボルトの頭のサイズ（二面幅）は「17mm」と決められていました。
これが長年、日本のものづくりの現場で当たり前のように使われてきたので、古い工場の機械、学校のフェンス、スチールラックなどでは今でもこの17mm規格がゴロゴロしています。
「M10と言えば17mmでしょ」というのは、ベテラン職人さんにとっては常識中の常識。

ところが、時代がグローバル化していく中で、「日本のJIS規格も国際基準（ISO規格）に合わせよう！」という動きが活発になりました。世界基準では、材料を節約したり軽くしたりするために、M10ボルトの頭はもっと小さく作られているんです。

その結果、今のJIS本体規格では、M10ボルトの正規のサイズは16mmに変更されています。
でも、いきなり世の中のボルトを全部16mmに変えちゃったらどうなると思いますか？「手持ちのスパナが合わないじゃないか！」と大パニックになっちゃいますよね。
そこで、「当面の間は従来の17mmも作って売っていいですよ」という特例（旧JIS・附属書品）が取られているんです。これが、売り場にサイズが混在している理由です。

規格の分類	二面幅サイズ	主な流通先・用途
旧JIS（附属書品）	17mm	ホームセンター、建設金物、一般産業機械の補修、古い家具
現行JIS（ISO準拠）	16mm	自動車（欧州車・一部国産車）、新型の精密機器、輸出向け製品
小型六角	14mm	自動車のフランジボルト等、スペース重視の箇所

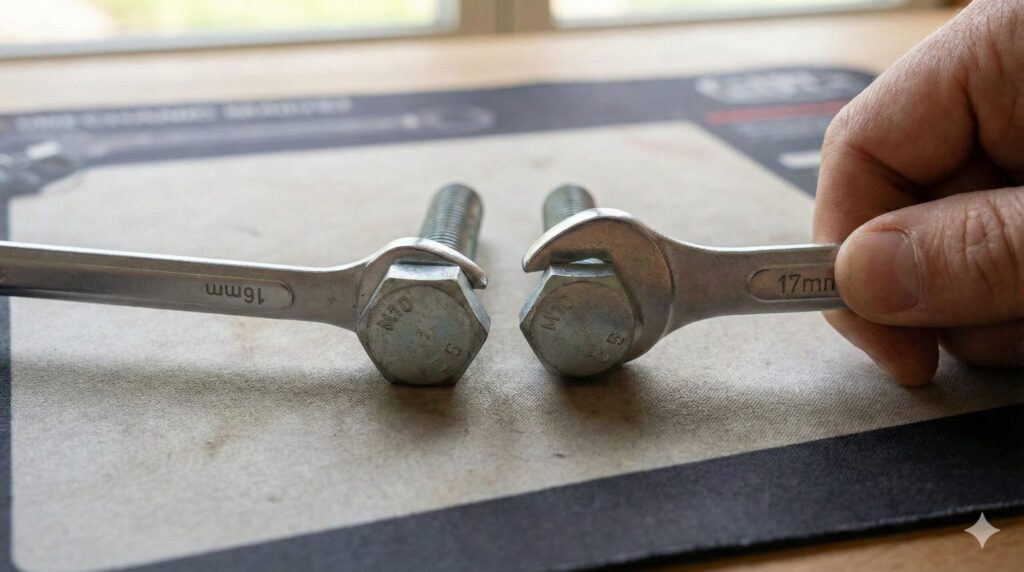

間違えて使うと起こる悲劇と、確実な見分け方

たかが1mm、されど1mm。この違いは本当に致命的です。
16mmの新しいボルトに、手持ちの17mmスパナを当ててみてください。指で揺らすだけでカチカチと音がするくらいガタつきます。
この状態で「まあいけるっしょ！力技で！」と思い切り力をかけると、ボルトの角（頂点）にだけ一点集中で負荷がかかり、カンナで削るように角がズルッと削げ落ちてしまいます。
これがいわゆる「ボルトをなめる」という現象。一度なめて丸くなったボルトは、あとから正しい工具を持ってきても二度と回せません。泣きながらボルトを切断する羽目になります。

逆に、古い17mmのボルトに16mmのスパナは絶対に入りません。
「サビのせいかな？ハンマーで叩き込めば入るかも」なんて絶対にやらないでくださいね。
作業を始める前は、必ず新しい規格なのか古い規格なのかをじっくり見て、できればノギスで測って確認するクセをつけるのがベストです。
古い農機具（17mmが多い）と新しいバイク（16mmや14mmが多い）をいじる時は、工具箱に両方のサイズのスパナを入れておく必要がありますよ。

ちょっと寄り道：DIYの基本サイズもチェック
ちなみに、M10のボルトで悩む前に、DIYで一番よく使う「M6ボルト」と「10mmスパナ」の関係も知っておくとすごく便利です。気になる方は10mmスパナに合うボルトサイズは？M6との関係を解説の記事もぜひ読んでみてくださいね。

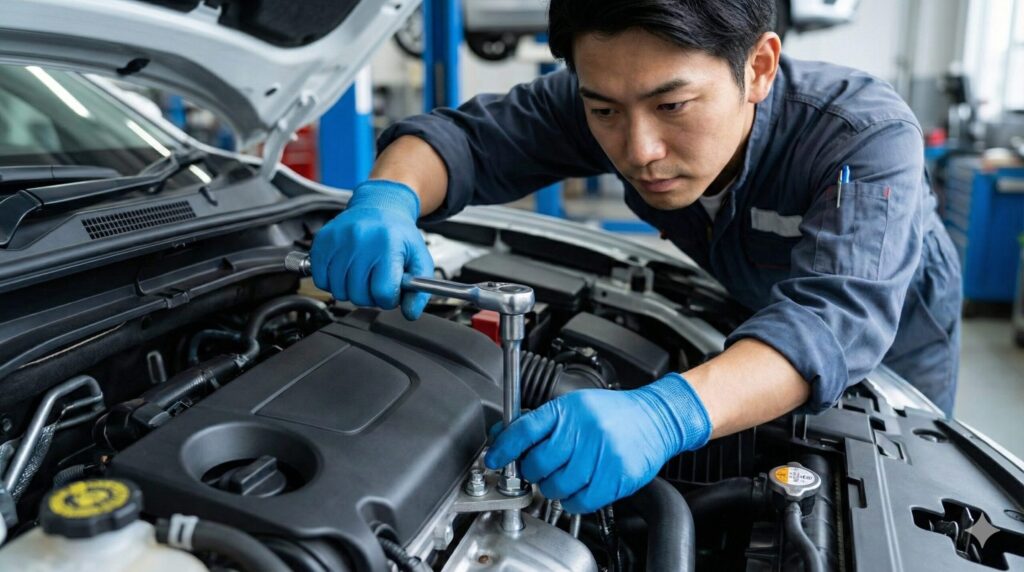

なぜ自動車のM12ボルトは17mmが多いの？

次は、もっと強い力がかかるM12ボルト（ねじ径12mm）のお話です。
JISの標準規格だと、M12ボルトの頭のサイズは19mmになるはずなんです。でも、自動車の整備（特に日本車）をやっていると、M12ボルトなのに17mmの工具を使う場面にしょっちゅう出くわしますよね。

狭い場所への対応と、究極の軽量化

車のエンジンルームや足回りって、数千個の部品がギュウギュウに詰め込まれていますよね。
あんな狭い場所で標準の19mmのデカいボルトを使うと、工具を振るスペースがなかったり、周りの配線にぶつかったりして作業ができません。
それに、車は「1グラムでも軽くして燃費を良くしたい！」という執念で作られていますから、ボルトの頭を小さくするだけでも、車全体で考えるとかなりの軽量化になるんです。

そこで大活躍するのが「小形六角ボルト」。ねじの太さ（強度）はM12のままで、頭のサイズだけをワンランク下の17mmにギュッと縮小した優れものです。これのおかげで、狭い場所でもガッチリ締め付けることができるんですよ。

フランジボルトの役割と「強度の勘違い」

ただ、頭を小さくすると、ボルトが部品を押さえつける面積が減ってしまって、部品が陥没しちゃうリスクがあります。それを防ぐために、自動車用のM12小形ボルトには、頭の下にスカートみたいな「フランジ（ツバ）」がついていることが多いんです。

ここでサンデーメカニックが陥りやすい罠があります。
作業中に「お、頭が17mmだ。ってことはM10のボルトだな」とパッと見で判断して、短いスパナで軽い気持ちで挑むと、全く回らなくて絶望します。
だってそのボルト、実はめちゃくちゃ高いトルク（締め付け力）でガチガチに締まっているM12ボルトなんですから。
無理に回そうとして工具が割れたり、手が滑って血だらけになったり…なんてことも。
17mmのボルトを見たら、頭のサイズだけでなく「ねじの軸の太さ」をしっかり見て、「M10（旧規格）」なのか「M12（自動車用）」なのかを見極める観察眼を持つことが大切ですよ。

建築現場でよく聞く「3分ボルト」と17mmの関係

さて、車業界からガラッと変わって、建設や設備の世界でも17mmは超重要ポジションにいます。ここではミリ（メートル法）ではなく、昔からあるイギリス発祥の「インチ法（ウィットねじ）」が今でもバリバリの現役なんです。

そもそも「3分（さんぶ）」って何？

現場の職人さんがよく「3分（さんぶ）持ってきて！」って言いますよね。これ、日本の尺貫法における「分」という言葉をインチに当てはめた業界用語なんです。1インチ（約25.4mm）を8等分して、その3つ分。つまり3/8インチ（W3/8）のことを指しています。

面白いことに、このW3/8規格のナットやボルトの頭のサイズは、メートル法の17mmとピッタリ一致するように作られているんです。
だから電気工事や配管工事の職人さんは、腰袋に17mmのソケットレンチやラチェット（ガチャ）を1本忍ばせておけば、現場の「3分ねじ」のほとんどに対応できちゃうというわけ。これ、めちゃくちゃ効率的ですよね。

全ねじ（寸切りボルト）をDIYで使うなら

ショッピングモールなどの天井を見上げると、エアコンや配管が長い「ねじ棒」で吊り下げられているのが見えますよね。
あれが「全ねじ（寸切りボルト）」なんですが、そのほとんどがこのW3/8サイズです。
もしあなたがガレージに棚を作ったり、天井から収納を吊るしたりするDIYを計画しているなら、ホームセンターでこのW3/8の全ねじを買うのが一番安くて手に入りやすいです。
「3分ねじ＝17mmの工具でOK」という法則を知っておけば、材料選びも工具選びもスイスイ進みますよ。「M10の全ねじ」もありますが、ナットの種類の豊富さを考えるとW3/8がおすすめです。

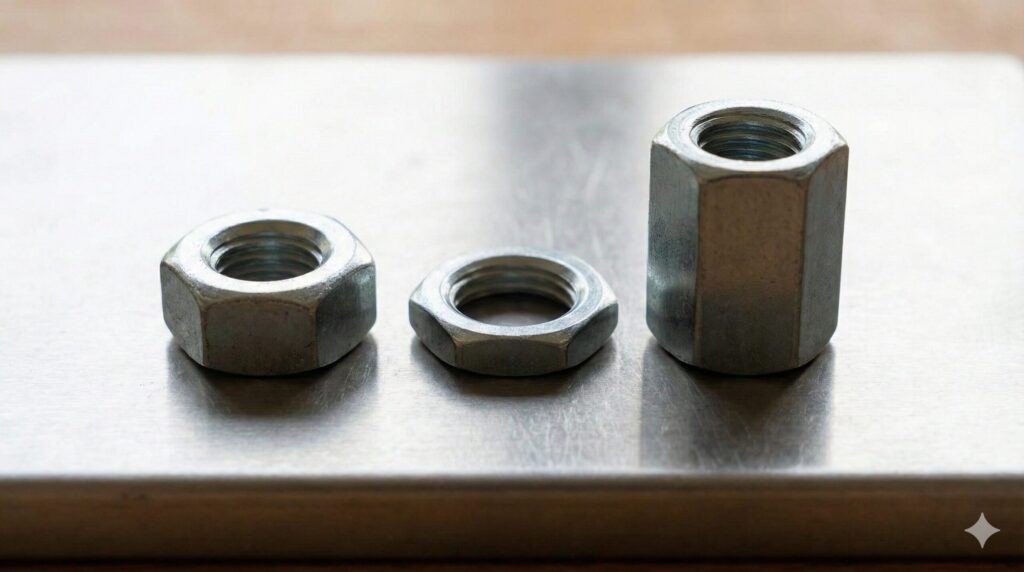

ナットの厚み（高さ）と種類の違い

17mmのスパナで回すナットって、実は用途に合わせて厚み（高さ）が違うものがいくつかあるって知っていましたか？
JIS規格では「1種」「2種」「3種」なんて呼び分けられています。「とりあえずネジが止まればなんでもいいや」と適当に選んでしまうと、強度が足りずに外れてしまったり、作業がものすごくやりにくくなったりします。

種類	高さの目安 （対ねじ径）	形状の特徴	主な使用シーン
1種	約80%	片面のみ面取り	最も一般的。 特に指定がない場合はこれを使用します。 面取り（角が丸い方）を外に向けて締めます。
2種	約80%	両面とも面取り	裏表がないため、 向きを確認する手間が省けます。 自動組立機や見た目を気にする箇所に使用。
3種	約60%	両面とも面取り	厚みが薄い。 ロックナット（ダブルナット）の 固定側としてよく使われます。
高ナット	300%〜	平ら （面取りなしが多い）	ボルト同士を繋いだり、 長さを調整したり（長ナット）するのに使います。

プロの技！ダブルナットの正しいかけ方

DIYで特に覚えておいてほしいのが「3種ナット」の賢い使い方です。バイクの振動が激しい場所など、絶対にねじが緩んでほしくない場面で、2つのナットを噛み合わせて固定する「ダブルナット」というテクニックがあります。
この時、「下側に薄い3種ナット」を入れて、「上から厚い1種ナット」でギュッと締め付けるのが、力学的に一番強いとされているんです。
どちらも同じ17mmのスパナで回せますが、この厚みの違いにはしっかりとしたエンジニアリングの理由があるんですよ。ホームセンターでペラペラの薄いナットを見かけたら、「あ、これはダブルナットの時に使うやつだな」と思い出してくださいね。

ピッチの違いとねじ山の確認方法

ここまで「M10」と「W3/8」の両方で17mmスパナが使えるとお話ししましたが、この2つのボルト・ナットを絶対に混ぜて使ってはいけません。なぜなら、ねじ山のギザギザの間隔（ピッチ）と山の角度が全然違うからです。

無理やりねじ込むと、どうなる？

M10のねじピッチは1.5mm。一方のW3/8は1インチあたり16山（計算すると約1.5875mm）です。数字だけ見るとすごく近いですよね。でもねじ山の角度がM10は60度、W3/8は55度と微妙に違います。
もしW3/8のナットをM10のボルトに入れようとすると、最初の半回転くらいはスルスルッと入っちゃうんです。でもすぐに「カジリ」を起こしてガチッと固まります。
ここで「あれ？サビてるのかな？ちょっと硬いな」と勘違いして、17mmのレンチで無理やりトルクをかけると……ねじ山がグシャグシャに破壊されてゲームオーバーです。最悪の場合、ボルトを切断するしかなくなります。

現場でパッとできるピッチ確認テクニック

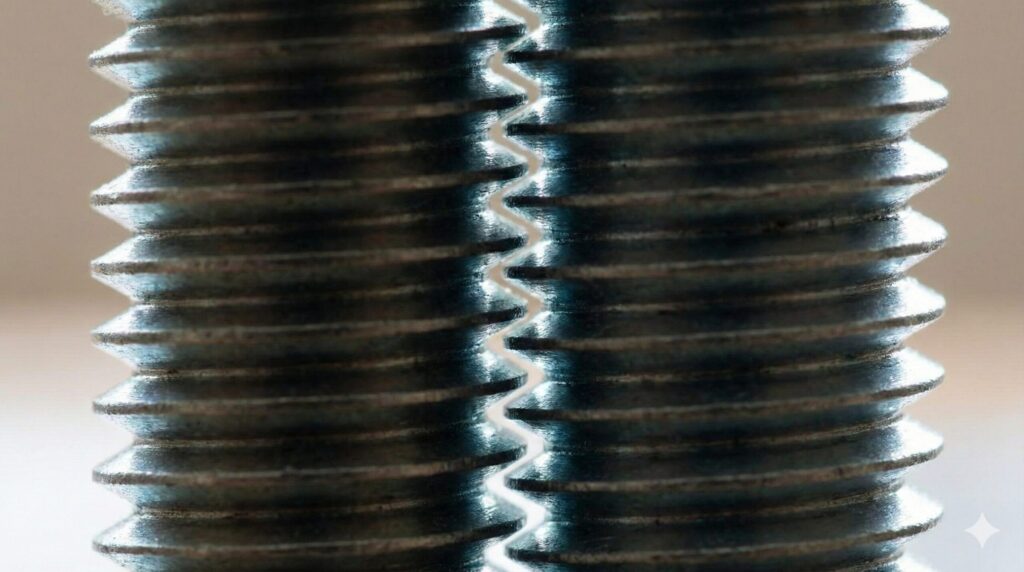

ピッチゲージなんていう専門の測定工具を持っていなくても大丈夫。現場でよくやるのが「ねじ山合わせ」というテクニックです。
正体がわからないボルトに、サイズが確実なM10のボルト（新品などがベスト）を横からピッタリ重ねてみてください。
もし同じ規格なら、ねじ山同士のギザギザが綺麗に噛み合って、向こう側の光が見えなくなります。
規格が違う場合は、山がズレて隙間から光が漏れます。
17mmの工具を握る前に、まずはこの確認をサッとやるのがプロの鉄則。そして「手で回してみて違和感があったら即ストップ！」これも絶対に覚えておいてくださいね。

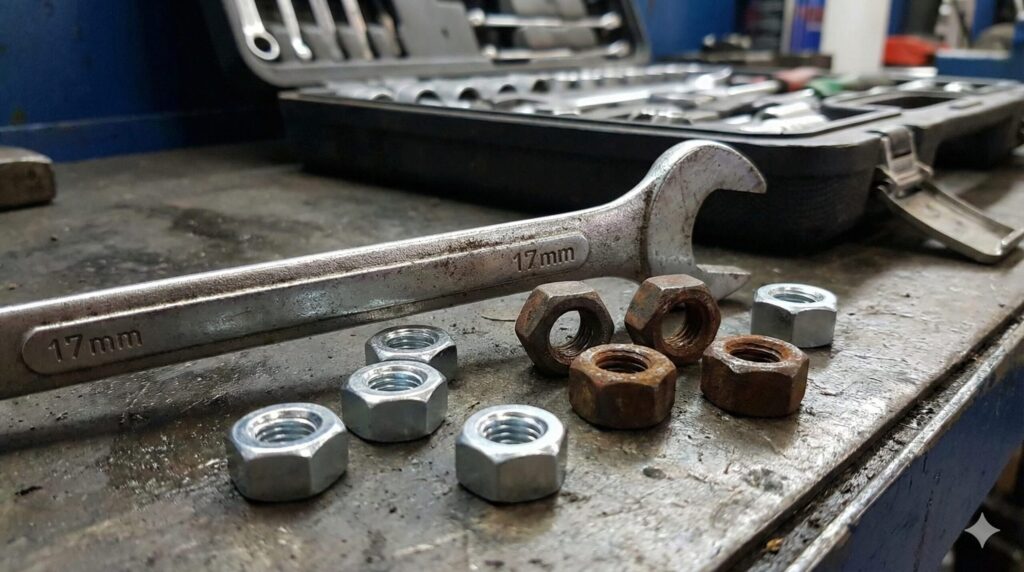

17mmスパナのナットサイズ運用注意点

基礎知識がしっかり身についたところで、ここからはより実践的な「現場でのトラブル回避術」をお伝えしますね。
特に自動車いじりや緊急時の対応では、間違った知識が大事故につながることもあるので要チェックです。

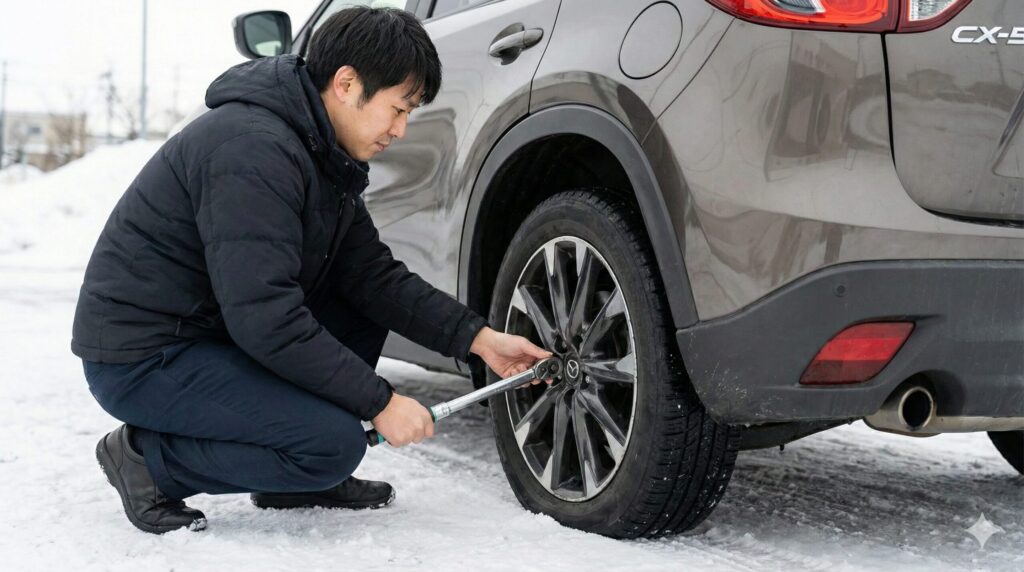

マツダ車のホイールナットは17mmが多い

冬のスタッドレスタイヤへの交換やパンクした時など、私たちが一番自分で工具を握る機会が多いのが「ホイールナットの脱着」かなと思います。
長年、日本の乗用車のホイールナットは「21mm」が主流で、ホンダやスズキが「19mm」を使っているのが普通でした。

17HEX化の波と、知っておくべき緊急時のリスク

ところが最近のマツダ車（CX-5、CX-8、MAZDA3、ロードスターなど）や、カッコいい社外アルミホイールのナットでは、さらに小さい17mm（17HEX）が採用されることが増えています。
ホイールの穴を小さくしてデザインを良くしたり、足回りを軽くして走りを良くしたりする目的があるんです。

ここでゾッとする問題になるのが「車載工具」や「市販の十字レンチ」です。ホームセンターで安売りしている十字レンチって、「19mm/21mm/23mm」みたいな組み合わせが多くて、17mmがついていないことが結構あるんですよ。
想像してみてください。真冬の雪山や、スマホの電波も怪しい山道でパンクしちゃったとします。
急いでトランクを開けてタイヤ交換しようとしたら、持ってるレンチのサイズが合わない……。これ、笑い事じゃなくて本当に命に関わる大ピンチですよね。
マツダ車に乗っている方や、社外ホイールに交換している方は、今すぐ自分の車のナットサイズを確認して、必ず17mm対応のレンチをトランクに積んでおいてくださいね。

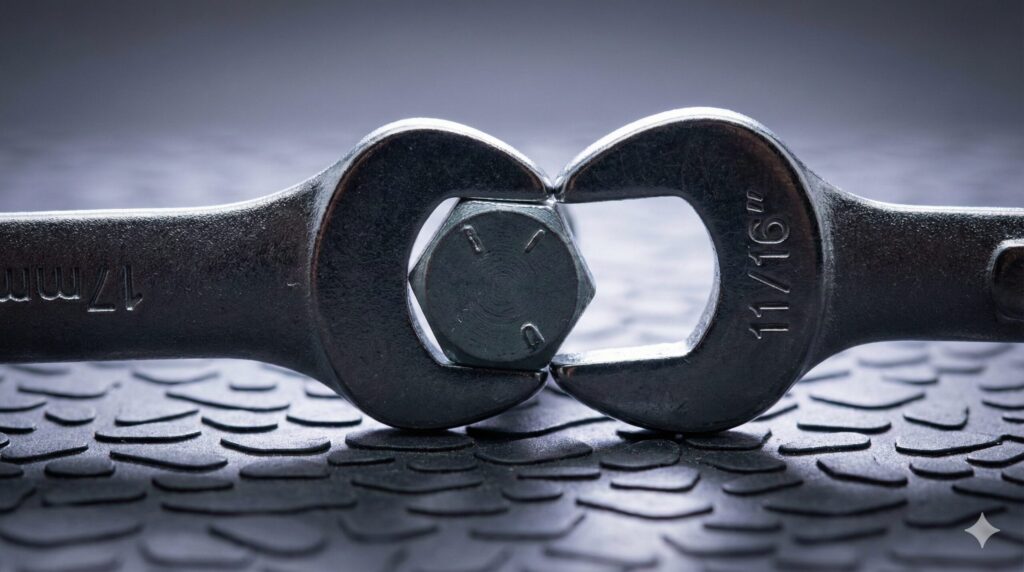

インチ工具で代用しちゃダメ！絶対！

輸入車をいじっていたり、おじいちゃんから古い工具セットをもらったりすると、ミリサイズじゃなくてインチサイズの工具が混ざっていることがあります。17mmのスパナが見つからない時、めちゃくちゃ似たサイズとして11/16インチという工具があるんです。

数字で見れば一目瞭然の危険性

「ちょっと緩い気もするけど、イケるっしょ！」という悪魔の誘惑に負けそうになりますが、ちょっと計算してみましょう。

となります。

つまり、17.00mmのボルトに対して、約0.46mmもブカブカなんです。0.5mm近い隙間って、精密なボルト・ナットの世界では「ガバガバ」と言っていいレベル。
この状態で力を掛けると、工具とボルトが「面」ではなく「点（角）」だけで接触してしまいます。
結果、ボルトの角にありえない負荷がかかって、あっという間に角が削れ落ちてツルツルに…。
特にサビて固着しているボルト相手にこれをやったら一発でアウトです。11/16インチは絶対に17mmの代わりにはなりません。
どんなに急いでいても、ボルトを破壊して事態を最悪にするだけなので、使うのはやめておきましょう。

スタビリンク交換時の「供回り（ともまわり）」対策

DIYで車のサスペンション部品「スタビライザーリンク（スタビリンク）」を交換しようとして、17mmのナットに阻まれて心が折れる人が後を絶ちません。
トヨタのアクア、プリウス、アルファードなどでは、このスタビリンクの固定にM12の17mmナットがよく使われています。

「供回り」という厄介な構造

スタビリンクの関節部分は、人間の肩や股関節みたいにグリグリと自由自在に動く「ボールジョイント」構造になっています。
だから、ナットを緩めようとしてスパナを回すと、中の軸まで一緒にクルクル回ってしまって（これを供回りと言います）、永遠にナットが外れません。
雪道の融雪剤なんかでサビていると、ナットと軸が完全にくっついてしまって、もうお手上げ状態になります。

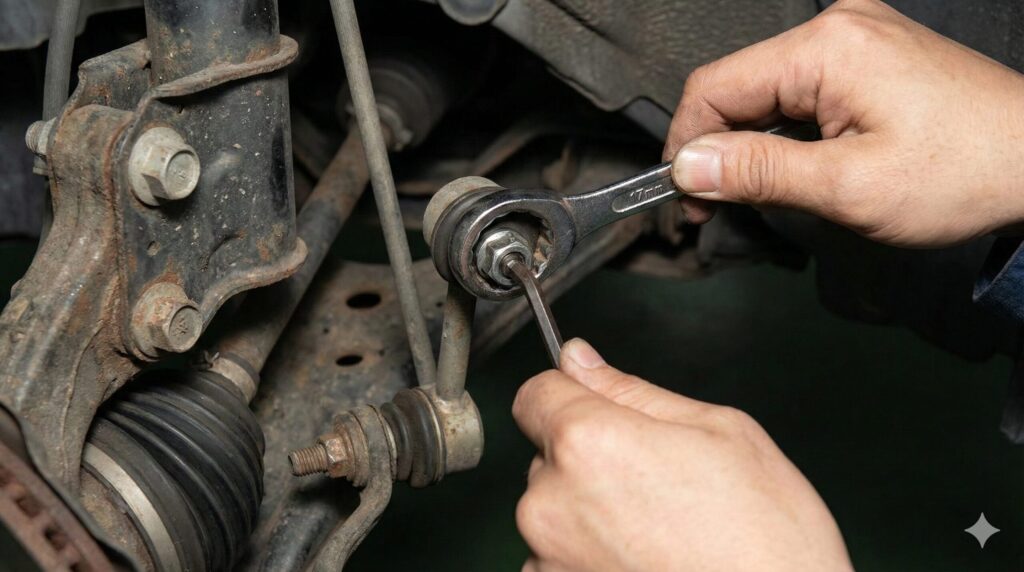

正解はこれ！工具の組み合わせ術

この供回りを防ぐには、ボルトの軸の先端に空いている「六角穴」を利用します。
具体的な手順はこんな感じです。

ここで大事なポイント！軸の真ん中に六角レンチを刺さなきゃいけないので、上からすっぽり被せるソケットレンチ（ラチェット）は物理的に使えません。
この作業をするなら、穴が貫通している17mmのメガネレンチか、スパナが絶対に必要になります。
最近は、この作業を楽にするために「板ラチェット（ギアレンチ）」を買う人も増えていますね。
スタビリンク交換に挑戦する時は、必ずこの「工具の組み合わせ」を手元に準備してから作業を始めてください。

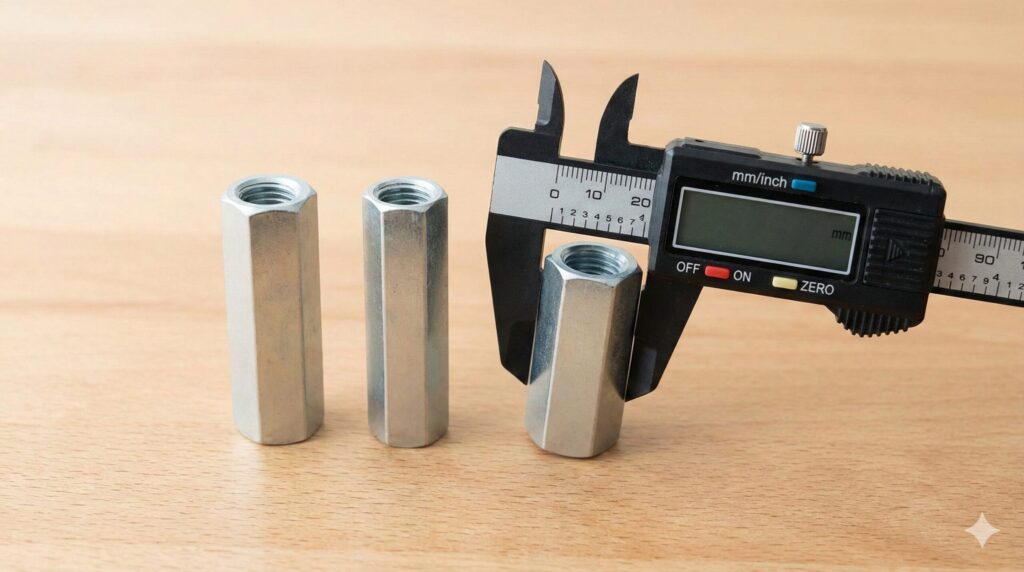

長ナットを買う時の「14mmと17mmの罠」

建設現場や配管の吊り下げで使う「高ナット（長ナット）」を買う時にも、ちょっとした落とし穴があります。3分（W3/8）ねじ同士を繋ぐための長ナットには、頭のサイズが17mm（標準）のものと、14mm（スリム・異径）のものが混ざって売られているんです。

最近は、軽くしたり狭い場所での作業性を良くしたりするために、ねじ径はW3/8のままで外側だけを細くした14mmタイプが増えてきました。
ネット通販で「3分 長ナット」と検索して、「お、これ安いじゃん！」とポチッと買ってしまうと、いざ現場で「あれ？ いつもの17mmレンチが入らない！」と泣きを見ることになります。
それに、14mmタイプは外壁が薄い分、17mmタイプと比べると強度が落ちることもあるんです。
重いものを吊るす時など、しっかりとした強度が欲しい場所では、安易に細いタイプを選ばず、設計通りの標準サイズ（17mm）を選ぶことが安全のためにも重要ですよ。

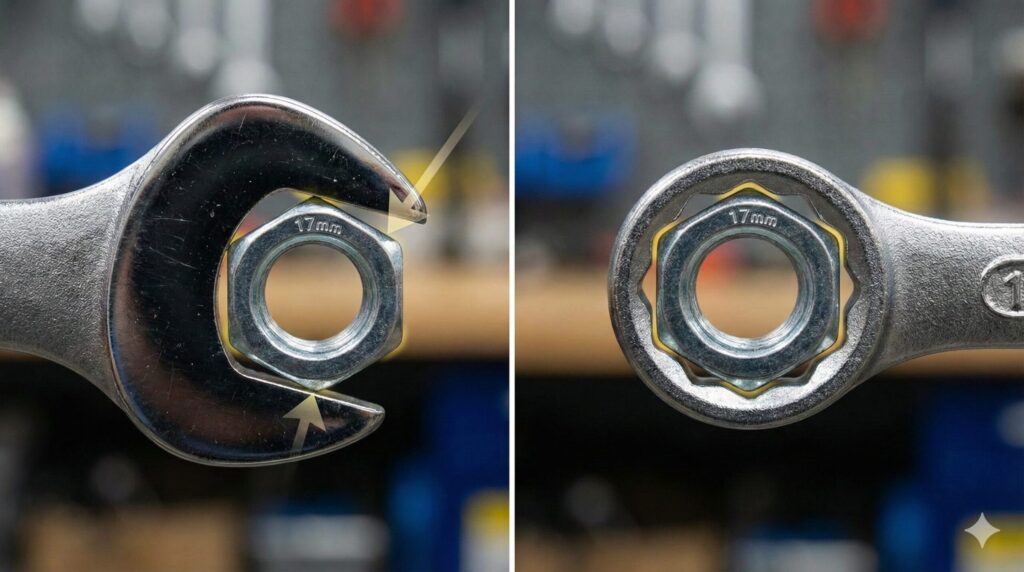

スパナよりも「メガネレンチ」を激推しする理由

最後に、安全に作業するための「工具選びの鉄則」をお伝えしますね。
ここまでわかりやすく「17mmスパナ」と呼んできましたが、もし作業するスペースに余裕があるなら、口が開いている「スパナ」は極力使わず、口がぐるっと閉じている「メガネレンチ」を使うようにしてください。

なぜそこまでメガネレンチを推すのか？

【工具選びのワンポイント】スパナの「厚み」も意識しよう
メガネレンチやスパナを選ぶとき、実は「厚み」もすごく大事なんですよ。特に先ほど紹介したダブルナットや、狭い場所での作業では、標準の厚みだと工具が入らないことも。工具の厚みについて詳しく知りたい方は、こちらの17mm スパナの厚み徹底比較！JIS規格から薄型までも参考にしてみてくださいね。

プロの整備士さんは、固いボルトを緩める時の最初の一撃（ブレイク）と、最後の本締めには、絶対にメガネレンチやソケットレンチを使います。
スパナはあくまで、「あらかじめ緩めたボルトを指で回すより早く回すためのツール」か、「配管の途中など、リング状の工具がどうしても入らない特殊な場所」でのみ使う補助的な工具、くらいに思っておいてください。
この習慣をつけるだけで、大切な愛車を壊したり、自分が怪我をしたりするリスクを劇的に減らすことができますよ。

17mmスパナとナットサイズのまとめ

「17mm」というサイズは、単なる数字のひとつではありません。
そこには、規格が変わる過渡期の苦肉の策だったM10ボルト、自動車の進化が生み出したM12小形六角、そして尺貫法とインチ法が混ざり合った建築現場の3分ねじという、日本の産業の歴史そのものがギュッと詰まっているんです。

次にあなたが「あれ？なぜ工具が入らないの？」「なぜこんなにガタつくの？」と疑問にぶつかった時、この記事の背景知識があれば、「ああ、これは旧規格だな」「もしかしてインチねじかも」と冷静に分析して、正しい対処ができるようになるはずです。
たかが1mm、されど1mm。適切な知識と正しい工具選びで、安全で楽しいDIYライフを満喫してくださいね！

※本記事で紹介した情報は一般的な規格に基づいたものですが、実際の機械や車では特殊な専用部品が使われていることもあります。作業の前には必ず現物の寸法をよく確認して、もし不安な場合は無理せず専門家に相談してくださいね。
