20w半田ごての温度と用途を完全解説！溶けない理由とプロの対策

電子工作の世界に足を踏み入れようとしたとき、あるいは久しぶりに手元の基板を修理しようと思い立ったとき、道具箱の奥から出てきた、あるいはホームセンターの棚に並んでいる「20W」と書かれた半田ごてを見て、ふと疑問に思うことはないでしょうか。

「この20Wという数字は、今の時代でも通用するのだろうか」
「鉛フリーはんだが主流になった今、20Wでは温度が低すぎて溶けないのではないか」
といった不安です。

調べてみると、
「ワット数が高い方がいい」
「いや、基板には低ワットだ」
「大は小を兼ねるから60Wを買え」
といった相反する情報が飛び交っており、余計に混乱してしまうかもしれません。

情報の渦の中で、太いケーブルが全く溶けずに「自分には才能がないのではないか」と落ち込んでしまったり、逆に「大は小を兼ねる」と高出力のこてを選んで、大切なプリント基板のパターンを熱で剥がしてしまったりといった失敗は、実は多くの初心者が一度は経験する道なのです。
しかし、これらは決して技術不足が原因ではありません。
多くの場合、単に「20Wという道具の熱特性」と「作業内容」がミスマッチを起こしていただけなのです。

20Wの半田ごては、決して「安かろう悪かろう」の使えない道具ではありません。むしろ、その特性を正しく理解し、適材適所で使えば、これほど精密作業に適した安全なツールはないのです。

この記事では、20W半田ごてが持つ本当の熱力学的特性、つまり「何度まで上がるのか」「なぜ溶けないことがあるのか」という疑問に対し、表面的なスペックだけでなく、実作業における熱の動きという視点から徹底的に、そしてマニアックに解説します。
これを読めば、手元の20Wごてがどのような性格を持っていて、どのような作業が得意で、何が苦手なのかが手に取るようにわかるようになります。
単なる道具の解説を超えた、熱と対話するためのバイブルとしてお役立てください。

20W半田ごての温度特性と基本構造

「20W」という数値は、電気的な消費エネルギー（仕事率）を表しているに過ぎず、それがそのまま「温度」や「使いやすさ」に直結するわけではありません。
まずは、この20Wというエネルギーがどのように熱に変換され、こて先に伝わり、そして大気中へ放熱されていくのか、その基本的なメカニズムを物理的な視点から理解することが重要です。
ここを理解することで、単なる道具のスペック表には書かれていない「熱の振る舞い」が見えてきます。

20Wの半田ごては何度まで上がるか

多くの人が抱く最大の誤解は、「20W＝低温」「ワット数が低い＝ぬるい」というイメージではないでしょうか。安全のために低いワット数を選ぼうとする方もいらっしゃいますが、事実は直感に反します。実は20Wの半田ごてであっても、電源プラグをコンセントに差し込み、そのままこて台に置いて放置（無負荷状態）しておくと、こて先の温度は想像を絶する高温に達します。

具体的には、無負荷状態での最高到達温度は、一般的に420℃から480℃付近まで上昇します。機種によっては500℃近くになることさえあります。これは、はんだ付けに必要な適正温度（通常は共晶はんだで340℃、鉛フリーはんだで360℃程度）を100℃以上もオーバーしている数値です。

なぜこれほど高温になるのか？（熱平衡の仕組み）

安価な20W半田ごての多くは「温度制御機能」を持っていません。電源が入っている限り、ヒーターは常に全力（1秒間に20ジュール）で発熱し続けます。一方で、こて先からは空気中へ熱が逃げていきます（放熱）。

温度上昇は、「発熱量」と「放熱量」が釣り合うまで止まりません。20Wという小さなエネルギーであっても、時間をかければこて先という小さな金属塊を温めるには十分すぎます。結果として、熱が逃げにくい空気中での放置状態では、温度が上がり続け、400℃オーバーというバランス点（平衡温度）に達してしまうのです。

「熱いのに溶けない」パラドックス

「そんなに高温になるなら、どんなはんだでも簡単に溶けるじゃないか」と思われるかもしれません。しかし、ここに大きな落とし穴があります。この450℃近い温度は、あくまで「空焚き」の状態での数値です。いざ、金属の基板や部品にこて先を当てた瞬間、熱の移動が発生します。

熱は水が高いところから低いところへ流れるように、猛烈な勢いで対象物（銅箔やリード線）へと移動します。20Wという出力は、蛇口から出る水の量が少ないのと同じです。バケツ（対象物）に水を貯めようとしても、底に穴（放熱）が開いていれば、供給が追いつきません。その結果、こて先の温度は一瞬で200℃台、あるいはそれ以下まで急降下してしまうのです。

20Wごての真実

「使っていないとき（待機中）は熱すぎてこて先を酸化させ、使おうとした瞬間（作業時）に冷えてはんだが溶けなくなる」。これが制御機能を持たない20W半田ごての宿命的な特性であり、多くの初心者がつまずく原因です。

ニクロムとセラミックヒーターの違い

ホームセンターの工具売り場に行くと、1,000円程度の20Wごてと、3,000円以上の20Wごてが並んでいることがあります。「同じ20Wなのになぜ値段が3倍も違うのか」と不思議に思うことでしょう。この価格差の正体こそが、心臓部である「ヒーターの種類」の違いです。ここは使い勝手に直結する非常に重要なポイントです。

ニクロムヒーター（安価モデルの主流）

昔からある伝統的な構造です。耐熱性の雲母（マイカ）という絶縁体に、電気ストーブと同じようなニクロム線を巻き付けた構造をしています。こて先（ビット）は、このヒーターの外側から被せる形で装着します。

この構造の欠点は、「熱伝導の悪さ」にあります。ヒーター線から発生した熱は、絶縁体や空気の層（隙間）を通ってようやくこて先に届きます。そのため、電源を入れてから使えるようになるまで5分～10分程度待つ必要があります。また、熱のレスポンスが悪いため、一度下がった温度が戻るのにも時間がかかります。しかし、構造が単純で非常に安価に製造できるため、現在でも「入門用キット」として広く流通しています。

セラミックヒーター（現代のスタンダード）

こちらはより近代的な技術で作られています。タングステンなどの発熱材料をセラミックの内部に印刷し、一体焼成したものです。こて先はヒーターの内部に挿入するか、ヒーターを包み込むように密着して装着されます。

セラミック自体が熱伝導に優れている上、発熱体とこて先の距離が物理的に近いため、熱効率が圧倒的に高いのが特徴です。電源投入から1分以内（早いものでは30秒程度）ではんだが溶ける温度に達します。また、グリップからこて先までの距離を短く設計できるため、ペンを持つような感覚で精密な操作が可能です。これから本格的に電子工作を楽しみたいなら、私は間違いなくこちらをおすすめします。

特性	ニクロムヒーター (例: 白光 RED)	セラミックヒーター (例: goot CS-31)
構造	雲母にニクロム線を巻いたもの	セラミック内部に発熱体を封入
熱伝導効率	悪い (外側から加熱)	非常に良い (内部から加熱)
立ち上がり時間	5分～10分	30秒～1分
絶縁性能	経年で劣化しやすい	高い (ICなどの静電気破壊に強い)
価格帯	1,000円前後	3,000円～5,000円

20Wと30Wや40Wのワット数の違い

「20Wでは物足りないかもしれないから、とりあえず30Wや40Wを買っておこう」という考え方は、ある意味では正解ですが、電子工作においてはリスクも伴います。ワット数の違いを理解するために、自動車のエンジンに例えてみましょう。

20Wは軽自動車のエンジン、40Wや60Wは大型トラックのエンジンだと考えてください。高速道路（大きな金属端子のはんだ付け）を走るなら大型車のパワーが必要ですが、狭い路地（微細なICチップや小さな基板）を走るのに大型車は大きすぎて扱いにくく、周りの壁を壊してしまう危険性があります。

具体的には、「熱容量」という概念が関わってきます。はんだ付けをする対象物が大きければ大きいほど、その物体自体がヒートシンク（放熱器）の役割を果たし、こて先から猛烈な勢いで熱を奪っていきます。20Wの供給パワーでは、この奪われるスピードに勝てず、温度が融点以下に下がってしまいます。これが「パワー不足」の状態です。一方で、30Wや40Wのごてを使えば、奪われる以上の熱を供給し続けることができるため、大きな部品でもスムーズにはんだ付けができます。

しかし、熱容量の小さな部品（トランジスタや小さなダイオード）に40Wのごてを当てると、今度は供給過多となり、部品の温度が一瞬で限界を超えてしまいます。内部の半導体が熱で破壊されたり、基板の銅箔が熱で接着剤から剥がれてしまったりするのです。「大は小を兼ねない」のが、温度調節機能を持たない固定ワット数ごての最も難しいところです。

最高温度と熱回復力の関係性

先ほど「温度が下がる」とお話ししましたが、この「下がった温度をいかに早く元の温度に戻すか」という能力を「熱回復力（ヒートリカバリー）」と呼びます。20Wごての最大の弱点は、最高温度の低さではなく、この熱回復力の低さにあります。

想像してみてください。熱々のフライパンに冷たいステーキ肉を乗せると、フライパンの温度は一時的に下がりますよね。コンロの火力が弱ければ（20W）、温度は下がったままで肉は焼けません。火力が強ければ（40W以上）、すぐに温度が戻り、肉はジューシーに焼けます。

はんだ付けも全く同じです。こて先を基板に当てた瞬間、温度は300℃、250℃、200℃と急降下します。はんだの融点（約183℃～220℃）ギリギリまで下がってしまうと、はんだはドロドロの半固まり状態になり、きれいに広がりません。これを無理やり広げようとすると、表面が凸凹でツヤのない、いわゆる「イモはんだ」になってしまいます。これが導通不良や、将来的な断線の原因となるのです。

20W半田ごてで鉛フリーは使えるか

環境規制（RoHS指令など）の影響により、現在販売されているはんだの多くは「鉛フリーはんだ（スズ・銀・銅などの合金）」です。DIYユーザーの間でも、環境や健康への配慮から鉛フリーを選ぶ方が増えています。しかし、20Wの半田ごてにとって、鉛フリーはんだは非常に手強い相手です。

1. 融点の壁

昔ながらの鉛入りはんだ（共晶はんだ）が約183℃で溶けるのに対し、鉛フリーはんだは約217℃～220℃にならないと溶け始めません。この約40℃の差は、パワーの弱い20Wごてにとっては致命的です。熱回復が遅れている間に、温度がこの高い融点を割り込んでしまい、こて先が基板にくっついて動かなくなる「スティッキング」という現象が多発します。

2. 濡れ性の壁

鉛フリーはんだは、溶けても水のようにサラサラにはならず、粘り気があります。十分に高い温度を維持してあげないと、ランド全体に綺麗に広がってくれません。20Wごてでこれを扱おうとすると、どうしても加熱時間が長くなり、その結果、基板を焦がしたり部品を壊したりするリスクが高まります。

プロの視点から言えば、温度調節機能のない20Wごてで鉛フリーはんだを扱うのは「推奨できない」あるいは「かなりの熟練技術が必要」と言わざるを得ません。もしこれから始めるのであれば、鉛フリーに対応した道具を選ぶか、練習用として割り切って鉛入りはんだ（工作用）を使用するか、慎重な判断が必要です。

20W半田ごての温度に適した用途

ここまで20Wごての弱点ばかりを強調してしまいましたが、決して20Wが無価値なわけではありません。
むしろ、その「パワーのなさ」が最大の武器になる場面があります。
適材適所、つまり「熱を加えすぎたくない繊細な作業」においては、20Wごては最強のツールとなり得ます。

ICやプリント基板の精密作業用途

電子工作キットや修理で最も神経を使うのが、IC（集積回路）やトランジスタ、LEDといった熱に弱い半導体部品のはんだ付けです。これらの部品は、仕様書（データシート）に「はんだ付け耐熱性：260℃で10秒以内」といった厳しい条件が記載されています。

もしここに、熱回復力の強すぎる60Wのごてを当てたらどうなるでしょうか。あっという間に部品内部の温度が許容範囲を超え、ICが破壊されてしまうかもしれません。しかし、20Wのごてであれば、基板に当てた瞬間に温度が適度にドロップしてくれるため、部品への熱衝撃（ヒートショック）を和らげるクッションのような役割を果たしてくれます。

紙フェノール基板の救世主

また、古いラジオや安価な電子キットに使われている「紙フェノール基板（茶色の基板）」は、熱に非常に弱く、高温で加熱すると銅箔がベリッと剥がれてしまうことがあります。このようなデリケートな基板に対しても、20Wの穏やかな加熱は非常に相性が良く、安全に作業を進めることができます。他にも、イヤホンの修理などで扱う極細のポリウレタン銅線や、被覆が溶けやすいビニール線の加工にも、20Wの低出力は最適です。

熱不足ではんだが溶けない時の対策

「IC用だと思って20Wを買ったけど、GND（グラウンド）パターンのような広い場所だけどうしても溶けない」という悩みはよくあります。そんな時に役立つ、道具を買い替えずにできる工夫をいくつか紹介しましょう。

1. こて先の形状を見直す

購入時に付いている「円錐型（鉛筆のような先端）」のこて先は、接点が「点」であるため、熱を伝える効率が最も悪い形状です。もし交換可能であれば、「マイナスドライバー型（D型）」や「斜めカット型（C型）」といった、接触面積を広く取れるこて先に交換してみてください。これだけで、熱の伝わり方は劇的に改善します。

2. 「呼びはんだ」を駆使する

乾いたこて先を基板に押し付けても、熱はなかなか伝わりません。こて先と基板の間に空気の層があるからです。そこで、こて先を基板に当てる直前に、こて先に少量のはんだを溶かして乗せておきます。この溶けたはんだ（液体の金属）が基板との接触面積を増やし、熱の架け橋（ヒートブリッジ）となって効率よく熱を流し込んでくれます。これを意識するだけで、20Wごての使い勝手は見違えるほど良くなります。

呼びはんだのポイント

呼びはんだは「多すぎず、少なすぎず」がコツです。こて先が銀色に輝く程度に濡れていれば十分です。大きな玉になるほど乗せてしまうと、作業時にお団子状になって邪魔になります。適量を見極めるのも技術の一つです。

3. 時間をおいて回復を待つ

連続して作業を行わず、1箇所はんだ付けしたら、数秒間こて台に戻すか空中で保持し、ヒーターが温度を回復するのを待つというリズムを作ります。焦りは禁物です。「ジュッ」と音がするくらい温度が戻ってから次へ進みましょう。

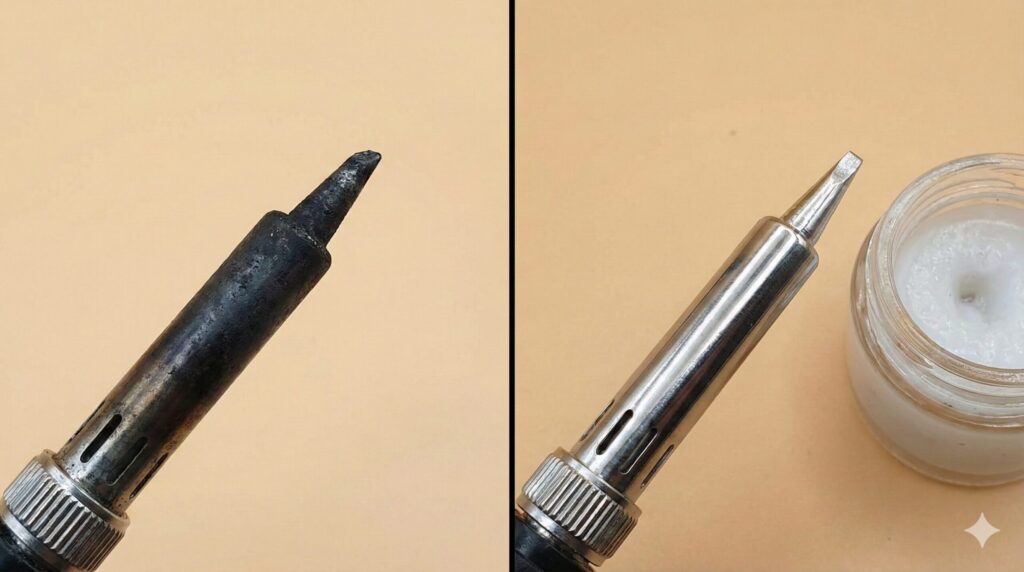

コテ先が黒く焦げる原因と対処法

20Wのニクロムごてを使っている方から最も多く寄せられる相談が、「こて先が真っ黒になって、はんだを弾くようになってしまった」というものです。これは「こて先の酸化」と呼ばれる現象です。

先述の通り、温度調整のない20Wごては、放置すると400℃以上の高温になります。この高温状態で空気中の酸素と触れ続けると、こて先のメッキ部分（鉄メッキ）と、付着しているはんだ中のスズが急速に酸化反応を起こし、硬い酸化膜を作ってしまいます。この黒い膜は熱を遮断し、新しいはんだを弾いてしまいます。

やってはいけないこと

酸化して黒くなったこて先を、カッターナイフや紙やすりでガリガリと削り落とすのは絶対にやめてください。こて先の精密な鉄メッキが剥がれて中の銅が露出し、あっという間に浸食（食われ）されて使い物にならなくなります。

正しい対処法と予防法

酸化してしまった場合は、「チップリフレッサー」や「ケミカルペースト」と呼ばれる専用の復活剤を使用します。熱いこて先をこれに押し付けると、化学反応で酸化膜が還元され、きれいな銀色が復活します。

そして何より重要なのが予防です。作業を終えて電源を抜く直前に、必ずこて先に新しいはんだをたっぷりと盛り、銀色のコーティングをしてから冷ますようにしてください。このはんだの膜が「犠牲」となり、空気中の酸素からこて先を守ってくれます。次回使うときは、温まってからその古い膜をスポンジで拭き取れば、中はピカピカのままです。

はんだ付けの基礎やメンテナンスについては、メーカーの公式サイトでも詳しく解説されていますので、正しい知識として一度目を通しておくことを強くお勧めします。

（出典：白光株式会社『こて先メンテナンスについて』）

温度調節機能付きのおすすめモデル

ここまで読んで、「20Wごては扱いが難しそうだ」と感じた方もいるかもしれません。
正直なところ、現代の電子工作において固定出力の20Wごては、ある種の「縛りプレイ」に近い側面があります。
もし予算に少し余裕があるなら（プラス数千円程度）、私は迷わず「温度調節機能付き」の半田ごてをおすすめします。

温調はんだごて（FX-600等）の凄さ

代表的なモデルである白光（HAKKO）の「FX-600」や、goot（太洋電機産業）の「PX-201」などは、見た目は普通の半田ごてですが、持ち手の部分に温度設定ダイヤルが付いています。これらは内部に50W～70Wクラスの強力なセラミックヒーターと温度センサーを搭載しており、設定した温度（例えば350℃）を維持するように、自動でヒーターの出力をコントロールしてくれます。

つまり、「20Wのような繊細さ」と「ハイパワー機の回復力」を一本で両立できるのです。20Wごて特有の「最初は熱すぎて、使うと冷える」というストレスから完全に解放されます。

「弘法筆を選ばず」と言いますが、電子工作に関しては「初心者は筆（道具）を選べ」が鉄則です。良い道具は技術の不足を補ってくれます。失敗して基板を買い直すコストや、イモはんだに悩む時間を考えれば、温調はんだごては決して高い買い物ではありません。

20W半田ごての温度管理【まとめ】

20Wの半田ごては、構造的に「最高温度は高いが、持久力がない」という特徴を持っています。この特性は、コネクタや太い配線、鉛フリーはんだの作業には不向きですが、ICチップや繊細な基板の修理といった、熱ダメージを避けたい精密作業には最適な選択肢となります。

重要なのは、「20Wだから安心」と過信せず、その熱特性を理解して使うことです。こて先をこまめにメンテナンスし、対象物に合わせて適切な接触時間を探る。あるいは、作業効率を優先して温度調節機能付きのモデルにステップアップする。

ご自身の作業内容に合わせて最適な「温度」との付き合い方を見つけていただければと思います。正しい知識と道具があれば、はんだ付けはもっと楽しく、もっと自由なものになるはずです。あなたの電子工作ライフが、焦げ付くことなく、輝くはんだのようにスムーズに進むことを願っています。

はんだごての記事一覧へ
