F型コネクタ用スパナ完全ガイド！サイズや選び方、注意点

テレビの裏でアンテナ配線をつないだり、新しいレコーダーを設置したりするとき、

「狭すぎて指が入らず、コネクタが回せない…」
「指先が痛くなるくらい力を込めても、奥までカチッと締まらない」
「前の配線を外そうとしたら固着していてビクともしない！」

こんな地味にストレスがたまるトラブルに直面したことはありませんか。実は私も昔、狭いテレビの裏で指を真っ赤にしながら格闘した経験があります。あの作業、本当に大変ですよね。
でも安心してください。このイライラを一発で解決してくれるアイテムが、適切な「f型コネクタ用スパナ」なんですよ。

この記事では、「そもそもF接栓ってどんな部品？」という初歩的な疑問から、アンテナ配線にぴったり合うスパナの正確なサイズ、なぜ「11mm」という少し珍しいサイズが使われているのかといった理由まで、分かりやすくお話ししていきますね。
さらに、ケーブルを買うときに誰もが一度は迷う「4Cと5Cの違い」や機器背面の端子の見分け方、自分でアンテナ線を加工する手順までしっかり網羅しました。
プロが愛用する専用の薄型レンチやJCOM仕様のスパナ、そして気になる「100均やダイソーの工具でも代用できるの？」という疑問にも本音でお答えします。テレビまわりの配線で二度と手こずりたくない方は、ぜひ参考にしてみてくださいね。

f 型 コネクタ用スパナの基本！サイズと種類

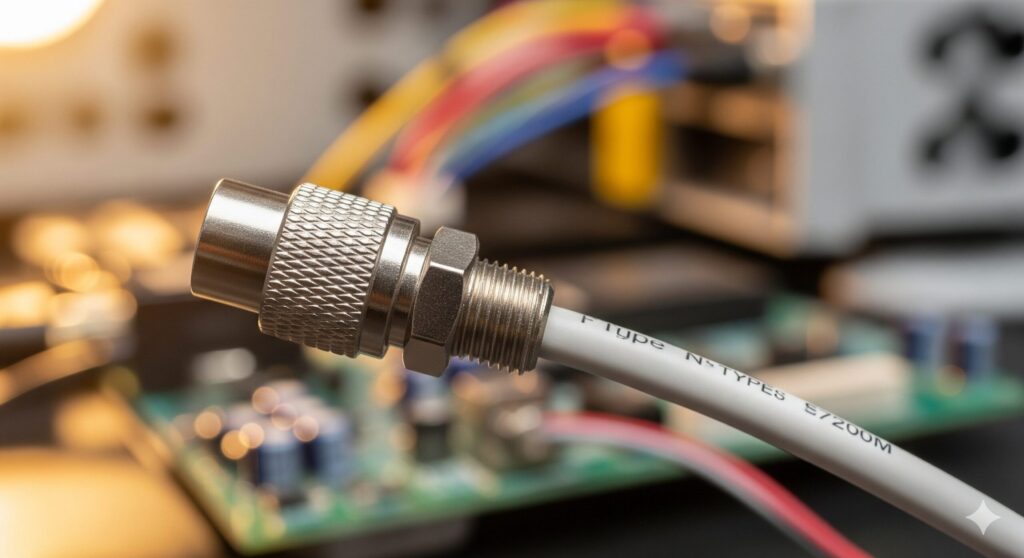

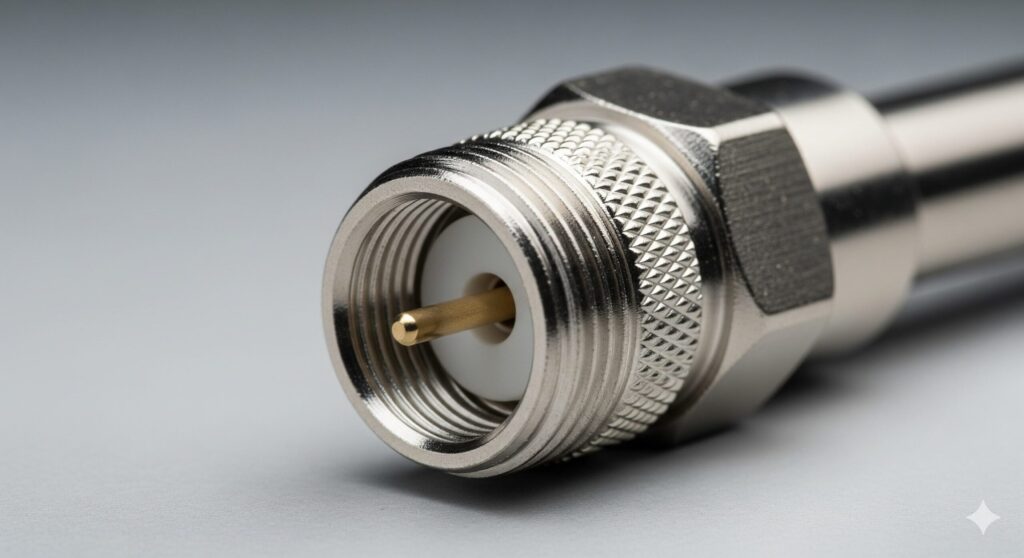

F接栓とは何ですか？

F接栓（エフせっせん）とは、テレビのアンテナケーブル（同軸ケーブル）を、テレビ本体やブルーレイレコーダー、壁の端子、分配器などに接続するためのネジ式の金具部品のことです。普段は「F型コネクタ」と呼ばれることのほうが多いかもしれませんね。現在、日本のテレビ配線ではほぼ100％と言っていいほど標準的に使われている接続方式です。

昔のテレビでよく見かけた「ポコッと押し込むだけの差し込み式プラグ（プッシュプラグ）」を覚えている方もいるのではないでしょうか。差し込み式は手軽な反面、掃除のときにケーブルが引っかかって抜けやすかったり、すき間から電波ノイズが入り込んだりしやすい弱点がありました。
それに対してF接栓は、ネジ山をしっかり噛み合わせて締め込む構造になっています。そのため、手が触れても絶対に抜け落ちませんし、外部からのノイズをシャットアウトする「シールド性」が抜群に高いのです。微弱なデジタル信号を正確に届ける地デジはもちろん、より高い周波数を扱うBS/CS放送や4K・8K放送をきれいに映すためには、このF接栓の密閉性が絶対に欠かせない存在なんですよ。

F接栓の核心的ポイント

要するにF接栓は、「今の高画質なテレビ放送をノイズなしで安定して楽しむための、もっとも信頼できる接続金具」と言えます。しかもありがたいことに、ネジ部分の規格は「3/8-32UNEF」という世界共通のインチネジ規格で統一されています。国内の大手家電メーカー製テレビはもちろん、海外製のモニターや周辺機器であっても、ネジの溝が合わなくて入らないということは基本的にありません。どのメーカーの機器でも安心して接続できる統一規格なのです。

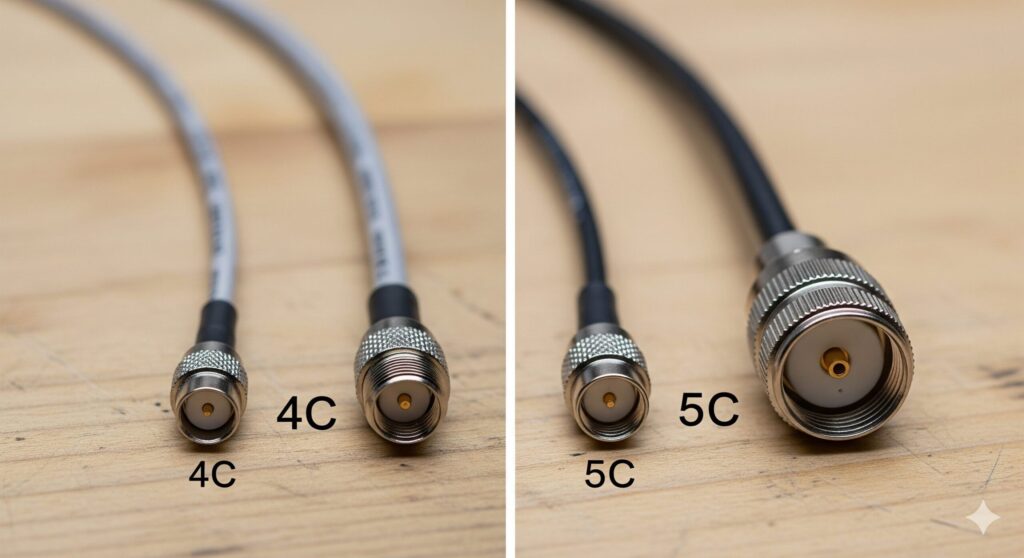

4Cと5Cの違いは何ですか？

自分でアンテナケーブルやコネクタを買おうと売り場に行くと、パッケージに大きく「4C用」や「5C用」と書かれていて戸惑ったことはありませんか？実はこれ、同軸ケーブルの「太さ（外径）」を表す規格なんです。ここを間違えて買ってしまうと、コネクタがケーブルにはまらなかったり、ユルユルで抜けたりするので注意が必要ですよ。

結論を言うと、4Cと5Cの一番の違いは「ケーブルの太さ」と「信号の減衰（ロス）の少なさ」です。数字が大きい「5C」のほうが一回り太く、そのぶん長い距離を引っ張ってもテレビの電波が弱くなりにくいという特徴を持っています。同軸ケーブルは芯にある銅線を中心にして、周りを絶縁体、金属の網線シールド、そして一番外側のビニール被覆という何重もの層で保護されているのですが、5Cはこの各層がしっかりぶ厚く作られているわけですね。

4Cケーブルと5Cケーブルの戦略的使い分け

「じゃあ全部太い5Cにすればいいの？」と思うかもしれませんが、太いケーブルは曲がりにくく重いため、狭い部屋の中ではかなり扱いにくいのが難点です。そのため、場所と距離によって上手に使い分けるのが基本ルールになります。
部屋の壁にあるアンテナ端子からテレビやレコーダーにつなぐような、数メートル程度の短い配線なら、細くて柔らかい「4Cケーブル」が取り回しやすくて断然おすすめです。一方、屋根のアンテナから宅内へ引き込む長い配線や、10mを超えるような長距離の引き回しには、信号ロスが少ない「5Cケーブル」を使うのが鉄則。もちろん、取り付けるF型コネクタも必ずケーブルの太さに合わせて選んでくださいね。

項目	S-4C-FB（標準的な4C）	S-5C-FB（標準的な5C）
ケーブルの外径	約6.0mm	約7.7mm
主な用途	屋内の配線、壁面端子とテレビ・レコーダーの接続	屋外のアンテナ引き込み、長距離配線（10m以上）
使い勝手・特徴	細くて柔らかいため、家具の裏など狭い場所も通しやすい	太くてやや硬いが、信号の減衰が少なく耐久性も高い
配線距離の目安	～10m程度まで	10m以上、または電波を絶対に減衰させたくない箇所
適合コネクタ	4C用 F型コネクタ	5C用 F型コネクタ

警告：規格の不一致はトラブルの元

細い4Cケーブルに5C用のコネクタを付けようとすると、筒のサイズが大きすぎてスカスカになり、カシメリングで固定しても簡単にすっぽ抜けてしまいます。これでは接触不良を起こしてテレビの画面がモザイク状に乱れたり、完全に映らなくなったりしますよ。逆に、太い5Cケーブルに4C用のコネクタを押し込もうとしても、物理的に絶対に入りません。
作業前には必ず、ケーブルの表面に印刷されている英数字（「S-4C-FB」など）をチェックして、同じサイズのコネクタを用意するようにしてくださいね。

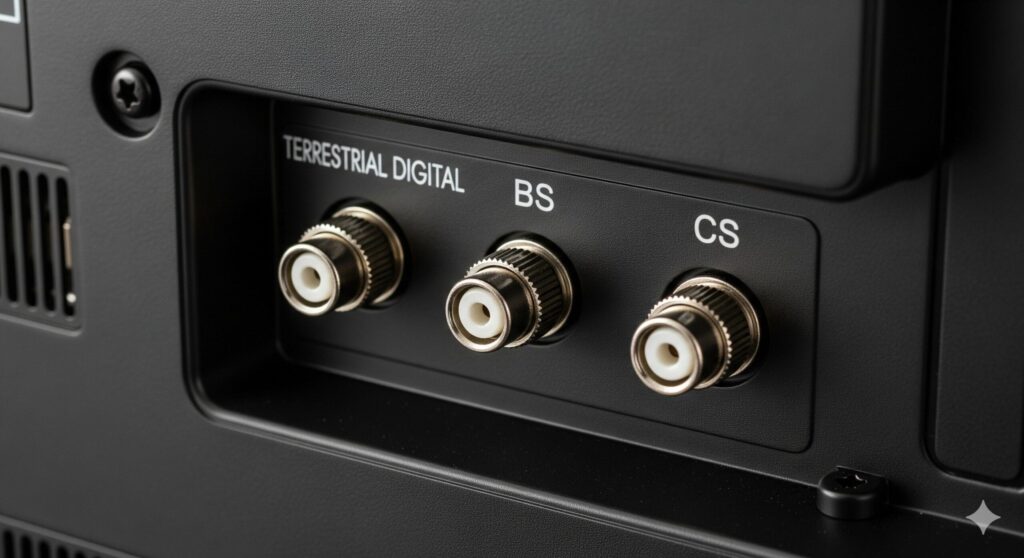

テレビのF型端子には何種類ありますか？

テレビやレコーダーの裏側を覗き込むと、銀色のネジ山がついた突起が何個も並んでいて、「どれに挿せばいいの？」と迷ったことはありませんか？先ほどお話しした通り、ネジ部分の形やサイズ自体はどれも同じ「3/8-32UNEF」規格なので、物理的にはどの端子にもケーブルがつながってしまいます。

でも、それぞれの端子には受け持つ電波の「役割」がしっかり決まっているんです。つなぐ場所を間違えると、「配線したのに画面にエラーコードが出て映らない」という事態になってしまうので、役割を整理しておきましょう。

特にレコーダーの裏面は、地デジの「入力」「出力」、BSの「入力」「出力」と、4つ以上の端子が指一本入らないくらいの狭いすき間にギッシリ並んでいます。隣のケーブルが邪魔をして指が入らないからこそ、薄くてスッと差し込める専用スパナの出番というわけですね。

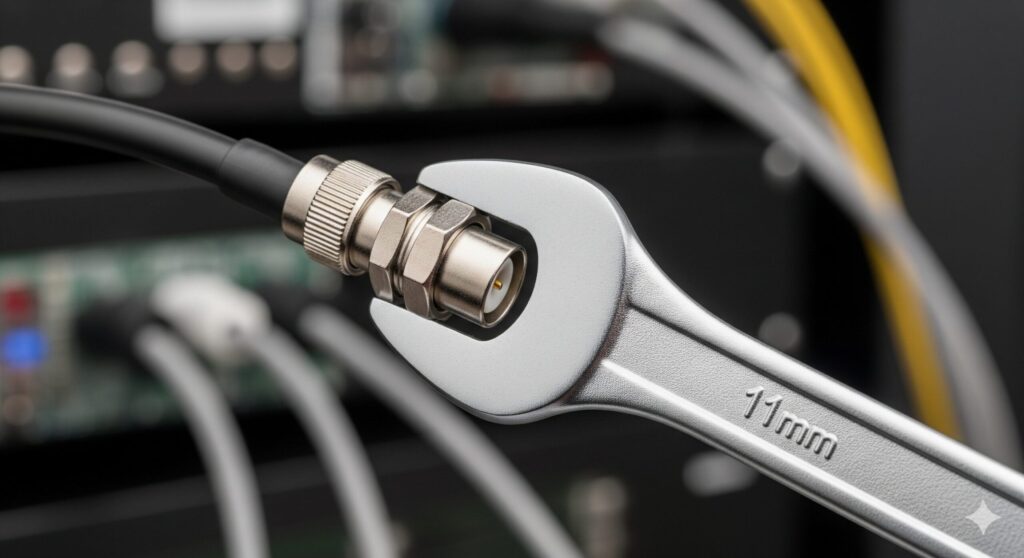

F型接栓や同軸ケーブルのスパナサイズ

ここが一番知りたい結論だと思いますが、日本のテレビ配線で使われているF型コネクタを回すためのスパナサイズは、ズバリ「対辺11mm」です！

コネクタの根元にある六角ナット部分の、平行な2面を測るとちょうど11mmになっています。ただ、DIYをやっている方ならピンとくるかもしれませんが、この「11mm」というサイズ、実はちょっと曲者なんですよね。一般的な家庭用の工具セットや日曜大工用のレンチセットって、偶数サイズの「8mm、10mm、12mm、14mm」あたりで構成されていることが多く、11mmだけ綺麗に飛ばされているケースが本当によくあります。いざ作業しようとしたときに「工具箱に合うサイズがない！」となりやすいのは、まさにこのためなのです。

豆知識：なぜペンチやモンキーレンチではダメなのか？

「手元に11mmがないなら、手持ちのラジオペンチや調整できるモンキーレンチで挟んで回せばいいんじゃない？」と思う方も多いはず。実際、私も昔やってみたことがあるのですが、これは正直おすすめできません。
理由ははっきりしていて、一般的なペンチやモンキーレンチは先端にかなりの「厚み」があるからです。密集した端子のすき間に工具の頭が入らず、斜めから無理やり挟むことになってしまいます。その結果、ナットの角を削り落としてツルツルにしてしまう「なめ」という現象が起きてしまうのです。

一度なめて丸くなってしまったコネクタは、もうスパナを引っ掛けることもできず、外すのも締めるのも本当に地獄を見ることになります。機器側の高価な端子を傷つけないためにも、最初からジャストフィットする「薄型の11mmスパナ」を用意するのが、結局は一番安上がりで安全な近道ですよ。

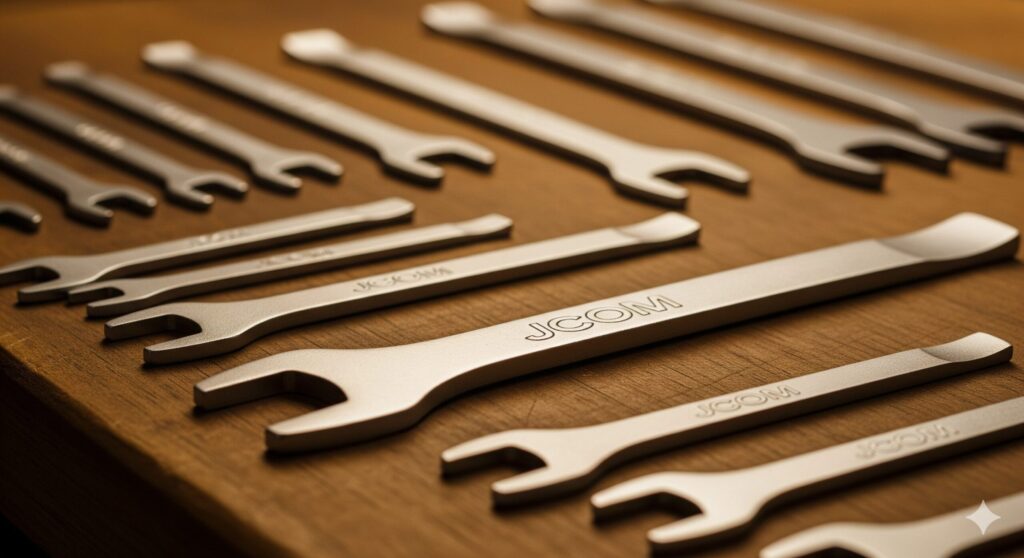

F型レンチやJCOM平型スパナという選択肢

一般的な厚みのあるスパナとは別に、アンテナ工事の現場で使われている「F型コネクタ専用」に作られた特殊なツールがあるのをご存知でしょうか。「F型レンチ」や「F型接栓スパナ」と呼ばれる工具で、プロの電気工事業者さんが腰袋に必ず忍ばせている便利アイテムです。

その中でも特に有名なのが、ケーブルテレビ大手のJCOM（ジェイコム）の工事業者が使っていることで知られる、通称「JCOM平型スパナ」です。これは厚みが2mm程度しかないペラペラとした非常に薄い金属プレートで作られていて、ケーブルが何本も密集した隙間にもスルスルッと入っていきます。狭い場所で使うことを徹底的に考えて作られた、まさに専用設計のツールなんですね。

こうした専用の薄型工具を使うメリットは、想像以上に大きいです。

専用工具の圧倒的なメリット

プロ用のツールと聞くと「何千円もして高そう…」と思うかもしれませんが、板スパナタイプであればネット通販などで数百円から千円前後とお手頃な価格で手に入ります。「テレビ裏の配線作業で毎回手が痛くなるのはもう嫌だな」という方は、工具箱に1本持っておいて絶対に損はありませんよ。

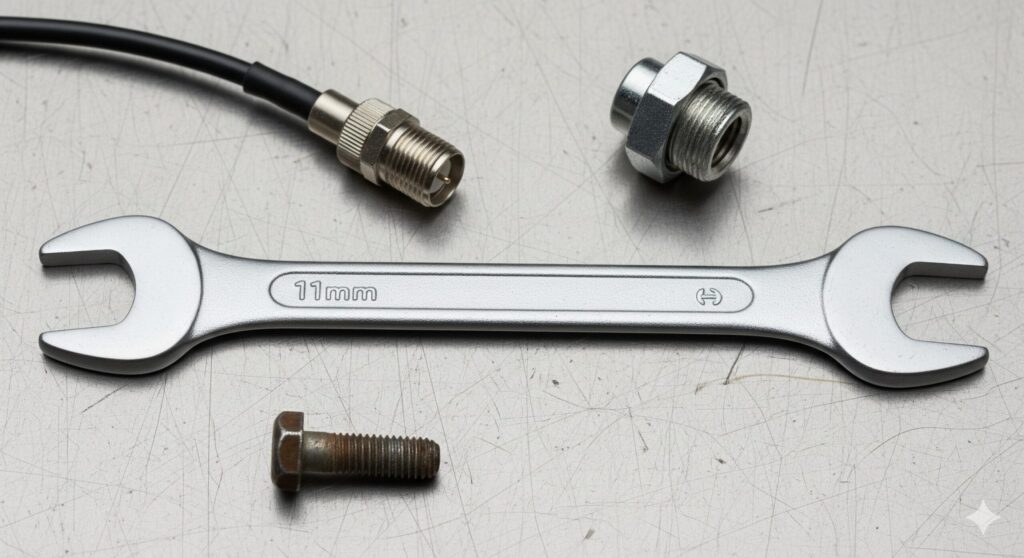

知っておくと便利な11mmスパナの用途

「F型コネクタのためだけに11mmスパナを買うのは、ちょっともったいないかも…」と感じる方もいるかもしれませんね。でも実は、この11mmというサイズ、アンテナ配線以外でも意外なところで出番があるんです。

例えば、一部のロードバイクやママチャリなどの自転車整備。ブレーキワイヤーの固定ボルトや、泥除け、サドルまわりのナットに11mmが使われていることがあります。また、北欧系などの輸入家具を組み立てるとき、付属のボルトに国内規格と違う11mmが採用されていて焦るケースも。さらに、車やバイクを自分でいじる方なら、エンジンルーム内の細かなステーやセンサー類の固定ボルトで見かけたことがあるかもしれません。

とはいえ、一般のご家庭で最も「これがないと作業が完全に止まる！」となるのは、やはりテレビやレコーダーのアンテナ配線です。他の場所なら少し無理をすればモンキーレンチで回せることもありますが、テレビ裏の狭小スペースだけは薄型11mmスパナの独壇場。テレビの買い替えや部屋の模様替えのときに必ず役立つお助けツールとして、持っておくと心強い味方になってくれますよ。

f 型 コネクタ用スパナの入手と作業時の注意

11mmスパナは100均やダイソーのレンチにある？

「できるだけ安く済ませたいし、ダイソーやセリアなどの100均で手に入らないかな？」と考える方も多いですよね。この疑問に対するリアルな答えは、「手に入る可能性はあるけれど、確実ではなく、作業性もあまり期待できない」というのが正直なところです。

大型のダイソーなどの工具コーナーに行くと、数本組みになったスパナセットやミニレンチセットが売られていて、その中に11mmが含まれていることがたまにあります。ただ、100均の工具売り場は店舗の規模によって品揃えの差が激しく、仕入れ状況も頻繁に変わるため、「何軒かハシゴしたのに置いてなかった…」という無駄足になるパターンも珍しくありません。

確実な入手先とその比較

もし確実に、そして作業しやすい工具を手に入れたいなら、以下の場所を探すのがスムーズでおすすめです。

100均工具を使うときの注意点

仮に100均で11mmが見つかったとしても、もうひとつ注意したいのが「工具の厚み」と「精度」です。一般的な100均のスパナは強度の都合上、どうしても頭部分が分厚く作られています。そのため、いざテレビの裏に差し込もうとしても端子のすき間に入らないケースが多々あるのです。
また、固く締まったコネクタを力任せに回そうとすると、工具の口がグニャリと開いてナットの角を削ってしまう危険も。大切なテレビやレコーダーを壊さないためにも、数百円〜千円前後で買えるしっかりした薄型スパナを準備するのが一番安心かなと思います。

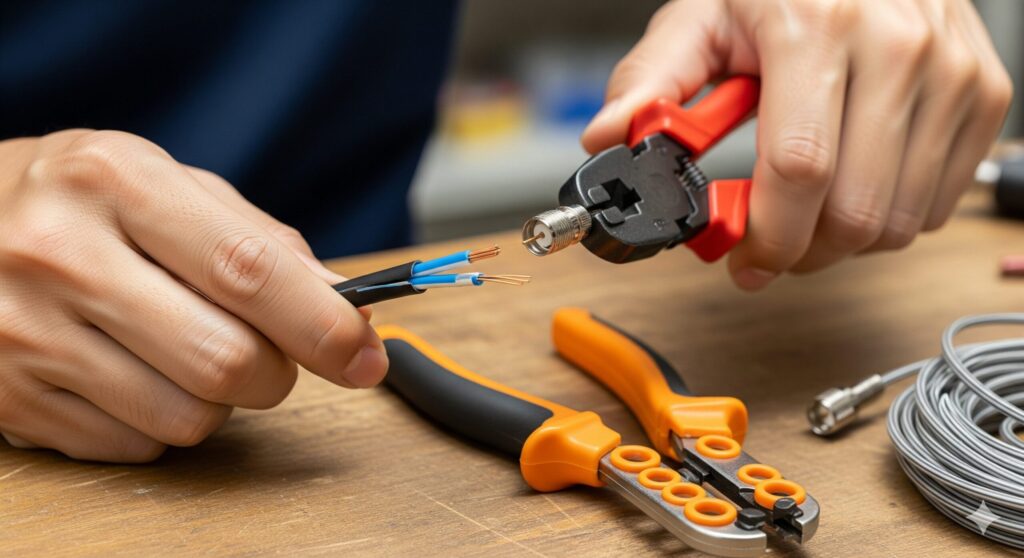

F型コネクタの作り方と取り付けのコツ

アンテナケーブルをちょうどいい長さに切り詰めて、自分でF型コネクタを取り付ける作業。一見プロ向けで難しそうに見えますが、構造と正しい手順さえ理解してしまえば、DIY初心者の方でもきれいに作ることができますよ。ここでは最も普及している「リング圧着式」の作り方を分かりやすく解説します。

準備する道具と材料

失敗しない取り付け手順

【超重要！最大の失敗ポイント】

自作配線で最も多いトラブルが、「折り返した網線の細いヒゲが、1本だけ中心の銅線に触れてしまうショート事故」です。
髪の毛のような細い線が1本でも芯線に触れていると、テレビは電波を一切受信できなくなり、画面に「E202（受信できません）」というエラーが出てしまいます。コネクタ本体を差し込む前に、中心導体のまわりに迷子のヒゲ線が飛び出ていないか、虫眼鏡で見るくらいの気持ちでしっかり確認してくださいね。ここさえ気をつければ、自作は大成功間違いなしです！

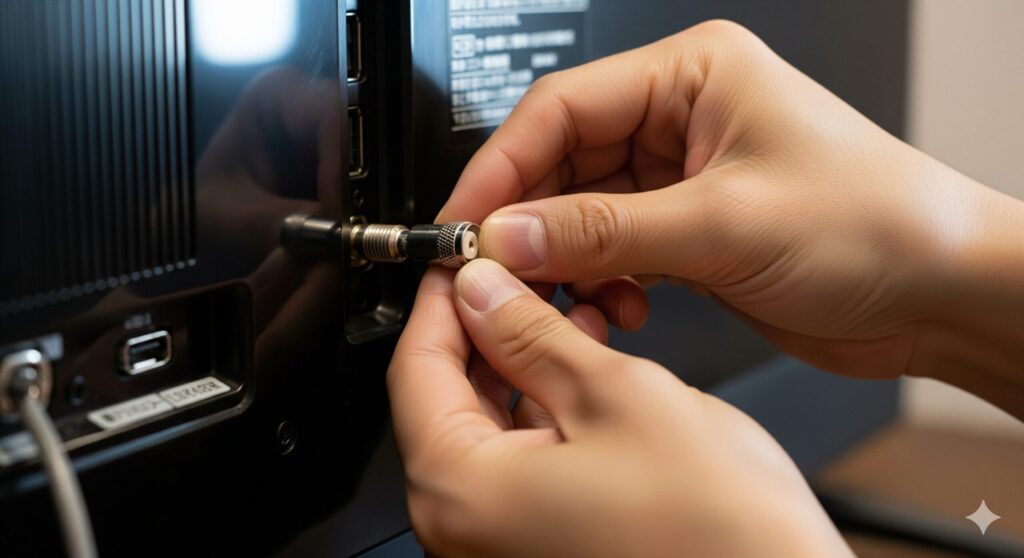

固くてf型コネクタが入らない時の対処法

「手で回そうとしても固くてビクともしない…」「途中で引っかかって奥まで入っていかない！」という状況、本当に焦りますよね。無理やり力任せにねじ込むと、機器側の端子を根元からへし折ってしまう恐れがあります。まずは深呼吸して、以下の3つの原因を順番にチェックしてみましょう。

原因1：ネジが斜めに噛み合っている（斜めねじ込み）

回らない原因の9割がこれです。コネクタがほんの少しでも傾いた状態で回し始めてしまうと、ネジ山同士がケンカしてすぐにガチッとロックしてしまいます。

【対処法】
絶対に工具で無理やり締め込んではいけません！ネジ山が削れて完全に壊れてしまいます。一度完全に緩めて外し、ケーブルをまっすぐ端子に向けて正面からあてがいます。そして、工具を使わずに指先だけで、反時計回りに少し回して「コトッ」とネジ山が落ちる感触を確かめてから、ゆっくり時計回りに回し始めてみてください。最初の2〜3回転が指の力だけでスルスルと軽やかに回れば、正しく噛み合っている証拠ですよ。

原因2：長年の放置による金属のサビや固着

何年も差しっぱなしだった古いレコーダーや分配器を外そうとするとき、金属同士が酸化して固着し、大人の男性の力でも指では回らないことがあります。

【対処法】
ここでこそ、11mmスパナの出番です！ナットの六角部分にスパナを奥までまっすぐ差し込み、反時計回りに力を加えます。じわじわ力をかけるよりも、手首のスナップを利かせて「クッ」と一瞬だけ鋭いショックを与えるイメージで回すと、固着がパキッと解けやすいですよ。このとき、テレビ側の端子が一緒にねじ切れないよう、もう片方の手で端子の根元をしっかり支えながら作業してくださいね。

原因3：端子内部のゴミやピン折れ

以前使っていたケーブルの中心導体がポキッと折れて端子の穴の中に残っていたり、ホコリなどの異物が詰まっていたりすると、コネクタが奥まで刺さりません。

【対処法】
スマホのライトで端子の穴の中を明るく照らして観察してみましょう。もし折れた金属片が見えたら、先端の細いピンセットなどで慎重につまみ出します。もし端子自体のネジ山が潰れてしまっている場合は、無理をせず家電量販店やメーカーの修理サポートへ相談することをおすすめします。

まとめ：11mmの薄型スパナがあればアンテナ配線はもう怖くない！

テレビやレコーダーの裏側で行うアンテナ配線は、スペースが狭くて手元も見えにくいため、ついイライラしてしまいがちな作業ですよね。
でも、回らない・入らないといったトラブルのほとんどは、道具選びとちょっとしたコツで驚くほどあっさり解決できます。

F型コネクタに必要なスパナサイズは「11mm」。そして、密集した端子のすき間で本領を発揮するのは、厚さわずか2mm前後の「極薄スパナ」や「専用F型レンチ」です。
ペンチなどで無理に回して端子を痛めてしまう前に、使い勝手の良い薄型スパナを工具箱に1本用意してみてはいかがでしょうか。指先の痛みや回らないストレスから完全に解放されて、配線作業が驚くほどスムーズに終わるはずですよ。あなたの快適なテレビ環境づくりに、ぜひ役立ててくださいね！
