完全ガイド！失敗しない0.75端子圧着工具の正しい選び方とコツ

0.75の端子や圧着工具を探していると、どれを選べばいいのか迷ってしまうことはないでしょうか。
特にJIS適合の規格品を選ぶべきなのか、それとも携帯しやすいミニ圧着工具でおすすめのものがあるのか、気になるポイントがたくさんありますよね。
また、手持ちの電工ペンチで代用できるのではと考えたり、サイズ違いによる失敗例を知って不安になったりすることもあるかもしれません。
配線作業の要となる正しい使い方や種類を知らないと、思わぬトラブルにつながる恐れもあります。

この記事では、0.75端子向け圧着工具の選び方から実践的な手順までを詳しく解説していきます。
少しでも皆さんの作業が安全で確実なものになるよう、ポイントを整理してお伝えしますので、ぜひ最後までご覧ください。

失敗しない0.75の端子圧着工具の選び方

配線作業を確実に行うためには、最初の工具選びが非常に重要ですね。
ここでは、0.75端子圧着工具を選ぶ際に意識しておきたい規格や、さまざまな工具の特徴について深く掘り下げて詳しく見ていきます。
工具の種類が多すぎてどれを買えばいいか迷っている方も、このセクションを読めば自分にぴったりの一本が見つかるかなと思います。

JIS適合の規格で確実な安全性を

電気配線の作業において、私が最も重視しているのが工具の安全性と信頼性です。
特に、JIS（日本産業規格）に適合した圧着工具を選ぶことは、確実な作業への第一歩だと言えますね。
DIYであってもプロの現場であっても、電気を扱う以上は妥協してはいけないポイントかなと思います。

JIS規格がもたらす圧倒的な安心感

JIS適合品は、単に「圧着できる」というレベルにとどまらず、非常に厳しいテストをクリアして初めてそのマークを冠することができます。
たとえば、規定の圧着力を確実に端子へ伝えられる構造になっているか、数万回の連続使用に耐えられるかといった過酷な耐久試験が行われています。
具体的には、連続試験回数3万5千回に合格することや、適正な圧着ができるまでダイスが開かない「成形確認機構（ラチェット機構）」を内蔵していることが厳格に定められているんです。
（出典：日本産業規格『JIS C 9711 屋内配線用電線接続工具』）

安価なノーブランドの工具を使用すると、見た目はしっかりと圧着できているように見えても、内部の金属同士が完全に密着（冷間圧接）していないことが多々あります。
これでは、車の走行時のちょっとした振動や、ケーブルを軽く引っ張っただけで配線がすっぽ抜けてしまうリスクが跳ね上がってしまいます。
抜けるだけならまだしも、接触不良によって異常発熱を起こし、最悪の場合は火災につながることもあるから怖いですよね。

安価な工具を使用して配線作業を行った結果、後日やり直しを余儀なくされるケースは決して珍しくありません。
長期的な安全性と確実性を考慮するのであれば、初期費用が多少かさんでも、最初からJISマークが刻印された製品を優先して選ぶことが強く推奨されます。
結果的に、それが最もコストパフォーマンスに優れた投資となるからです。

圧着工具のおすすめベスト3

ここでは、幅広い用途への汎用性や、プロレベルの圧倒的な施工品質を最優先したい方向けの圧着工具ベスト3をご紹介します。
万能電工ペンチのような中途半端な代用品ではなく、どれも0.75sq専用のダイスをしっかりと備え、JIS規格同等の精度を誇る本物志向のツールばかりです。

1位：エスコ（ESCO）EA538K-4（絶縁・差込端子用）

絶縁端子や差込端子を確実かつ綺麗に取り付けたい方にイチオシなのが、エスコの「EA538K-4」です。
この工具の素晴らしいところは、0.75sqという細いサイズから、6.0sqというかなり太いサイズまで、非常に幅広い領域をこの1本でカバーできる懐の深さにあります。
広範なサイズに対応しつつも、一つひとつのサイズに対して専用の精巧なダイスがしっかりと彫られているため、電工ペンチでやりがちな「代用圧着」による失敗のリスクが全くありません。
汎用性と専用工具としての確実性を高い次元で両立しており、実勢価格も5,500円前後と、その性能と対応範囲の広さを考えれば圧倒的にコストパフォーマンスが高い一本ですね。

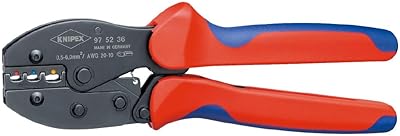

2位：KNIPEX（クニペックス）9752-36（絶縁端子用）

海外規格の機器やカラーコード端子（赤・青・黄の絶縁スリーブ）を扱う方にぜひ検討していただきたいのが、ドイツの世界的工具メーカーであるクニペックスの「9752-36」です。
0.5sqから6.0sq（AWG20〜10）という幅広いレンジに対応しており、もちろん0.75sqの絶縁端子のカシメ作業も完璧にカバーしています。
この工具の最大の魅力は、その名の通り「精密さ（Precision）」と「力（Force）」の絶妙なバランスにあります。
工場出荷時に極めて厳密にトルク調整（校正）が施されており、独自の高度なトグル機構によって、同クラスの工具の中でも圧倒的に軽い力で、誰もがプロ品質の美しい冷間圧接を実現できるのです。
輸入車の電装メンテナンスや欧州DIN規格の配線作業において、絶大な信頼性と作業の快適性をもたらしてくれる、所有欲を満たす一生モノの最高級ツールですね。

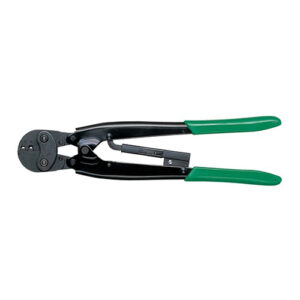

3位：エスコ（ESCO）EA538CB等（連鎖型圧着端子用）

最後は少しプロフェッショナル向けの特殊なモデルになりますが、自動車のハーネス製作などで圧倒的な作業効率と均一な品質を求めるなら、エスコの連鎖型端子用工具が最強の選択肢になります。
価格は約3万円前後と非常に高価なプロユース価格帯ですが、継続的に作業を行う方にとっては、その投資価値は十分にあります。
最大の特徴は、芯線をカシメるワイヤーバレルと、被覆を保持するインシュレーションバレルを、ワンアクションで同時に、かつ工場出荷時のような完璧な精度で圧着できる高度な連動機構を搭載している点です。
0.75sqの配線を何十本、何百本と連続して処理するようなシチュエーションでは、作業時間と手への疲労を劇的に削減してくれる、まさに究極の効率化ツールですね。

※どれも0.75sqの繊細な配線を確実にホールドするための精密なダイスを備えており、末長く安心して使える名機ばかりです。

携帯に便利なミニ圧着工具の実力

現場での作業や出先でのちょっとしたDIYにおいて、工具の持ち運びやすさは作業効率に直結する大きなメリットになります。
最近では、手のひらやポケットにすっぽり収まるサイズのミニ圧着工具も多数販売されていて、その実力は決して侮れないレベルに進化しているんです。

小さいのにパワフルな「トグル機構」の秘密

「小さい工具だと、握力が足りなくてしっかりカシメられないのでは？」と心配になる方もいるかもしれませんね。
でも、ご安心ください。
一流メーカーが作っているミニ圧着工具には、「トグル機構」と呼ばれる高度な倍力装置（テコの原理を応用した関節機構）が備わっているものがほとんどです。
この機構のおかげで、女性や手の小さい方でも、驚くほど軽い力で最後までしっかりと圧着できるようになっています。

車のダッシュボードの裏側や、部品が密集した自作PCのケース内など、極端に狭いスペースで配線作業を行うケースは決して珍しくありません。
そうした際、全長30cm近い大型の圧着ペンチでは、そもそも工具を入れるスペースが確保できず、作業が著しく困難になることがよくあります。
しかし、そのような場面でも、全長170mm程度の取り回しの良いミニ圧着工具を用意しておけば、限られた空間でも正確に端子をセットし、スムーズにカシメることが可能になります。

重たい工具箱を持ち歩きたくないちょっとしたメンテナンスの時など、メインの工具とは別にサブ機としてミニサイズを一本忍ばせておくと、本当に重宝すると思いますよ。

ミニ圧着工具のおすすめベスト3

狭い場所での配線作業や、工具箱のスペースを節約したい方にぴったりなのが、取り回しに優れたミニ圧着工具です。
最近のミニ工具は本当に優秀で、小さくてもプロの現場で第一線で活躍できるパワフルなモデルがたくさんあります。
ここでは、0.75sqの作業に最適で、自信を持っておすすめできるコンパクトなベスト3をご紹介しますね。

1位：JAPPY（ジャッピー）NH-69 JP（裸端子用）

現場のプロからも絶大な支持を集めているのが、このJAPPYの「NH-69 JP」です。
全長が短く設計されているため、車のダッシュボード裏や、部品が密集した制御盤の中といった極端に狭いスペースでもスイスイ取り回せるのが最大の魅力ですね。
普通、柄が短いとテコの原理が働きにくくて握力が必要になると思われがちですが、この工具は違います。
優秀なトグル機構が内蔵されているおかげで、0.75sqの繊細なカシメはもちろん、太めの2.0sqであっても驚くほど軽い力で確実に圧着できるんです。
実勢価格も4,500円前後と手頃で、ユーザーレビューでも「小さい裸端子用としてベスト」と高く評価されている、間違いなく買って損はないベストバイかなと思います。

2位：ホーザン（HOZAN）P-736（絶縁閉端子用）

CE1などの絶縁閉端子（CE1が0.75sqに対応しています）をメインで扱うなら、ホーザンの「P-736」が非常におすすめです。
全長わずか198mm、重量300gというコンパクトなボディでありながら、手にしっくりと馴染む弾力性のある「エラストマー樹脂グリップ」を採用しています。
硬いプラスチックのグリップとは違い、圧着が完了した瞬間の金属的な反動（ショック）を和らげてくれるため、連続してカシメ作業を行っても手が痛くなりにくいのが嬉しいポイントです。
さらに、万が一異物を噛み込んだり、間違った端子を入れてしまった緊急時のために、強制的にロックを解除できる「戻しレバー」まで搭載されている、まさに至れり尽くせりの安全設計となっています。

3位：ホーザン（HOZAN）P-706（オープンバレル端子用）

ギボシ端子やコネクタピンなどのオープンバレル型を精密にカシメたいなら、重量わずか200gの超軽量モデル「P-706」が大活躍してくれます。
0.75sq（AWG18相当）を含む細径コンタクトピンの加工に最適化されており、ダイス部分が非常に薄く、かつ「段付き」に精巧に仕上げられているのが最大の特徴です。
この段付きダイスのおかげで、電気を通す芯線部分と、物理的に保持する被覆部分を、それぞれ適切な丸みで同時にカシメることができます。
自作PCの細かい配線や、バイクの電装品いじりなど、ミリ単位の精度が求められる精密作業には手放せない最高の相棒になってくれますよ。

※ミニ工具は携帯性に優れますが、対応端子が細かく分かれているため、用途に合わせて選ぶのがポイントです。

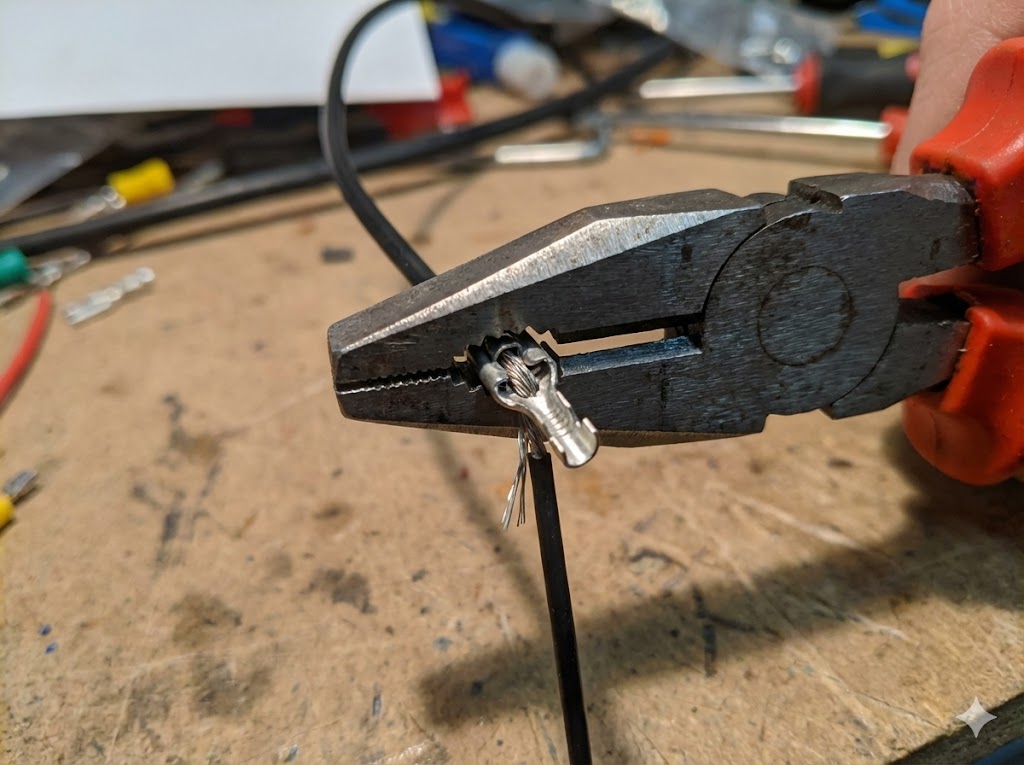

電工ペンチによる代用の罠と危険性

DIY初心者の方からよく相談を受けるのが、「被覆剥きも配線カットも圧着も、これ1本で全部できる万能電工ペンチを買えばいいですよね？」という質問です。
確かに、ホームセンターのカー用品コーナーなどに行くと、1000円前後で何役もこなせる便利な多機能ツールがたくさん並んでいます。
しかし、実はここに0.75sqの配線作業における最大の落とし穴が潜んでいるんです。

仕様書に隠された「非対称性」という罠

万能電工ペンチのパッケージや仕様書を細かく読み解いていくと、驚くべき事実が見えてきます。
それは、ワイヤーストリップ（被覆剥き）の機能には0.75の表記があっても、圧着用のダイス（カシメる部分の型）には0.75sq専用のサイズが用意されていないというケースが非常に多いということです。

具体的には、「被覆剥き：0.5、0.75、1.25、2.0」と対応サイズが細かく刻まれているのに、「圧着ダイス：0.5の次は一気に1.25に飛んでいる」といった仕様の工具が市場にあふれています。
つまり、0.75sqの配線の被覆を綺麗に剥くことはできても、いざカシメようとした時に、ぴったり合う穴が存在しないんですね。
この事実に気づかず、「ストリップできたんだから圧着もできるだろう」と勘違いして作業を進めてしまうのが、一番怖いパターンなんです。

「まあ、似たようなサイズの穴でギュッと潰せば大丈夫だろう」という安易な代用が、後々になって致命的なトラブルを引き起こします。
安全な電気接続を担保するためにも、電工ペンチでの安易な代用は絶対に避け、必ず0.75sq専用のダイスが備わった圧着工具を用意してほしいなと思います。

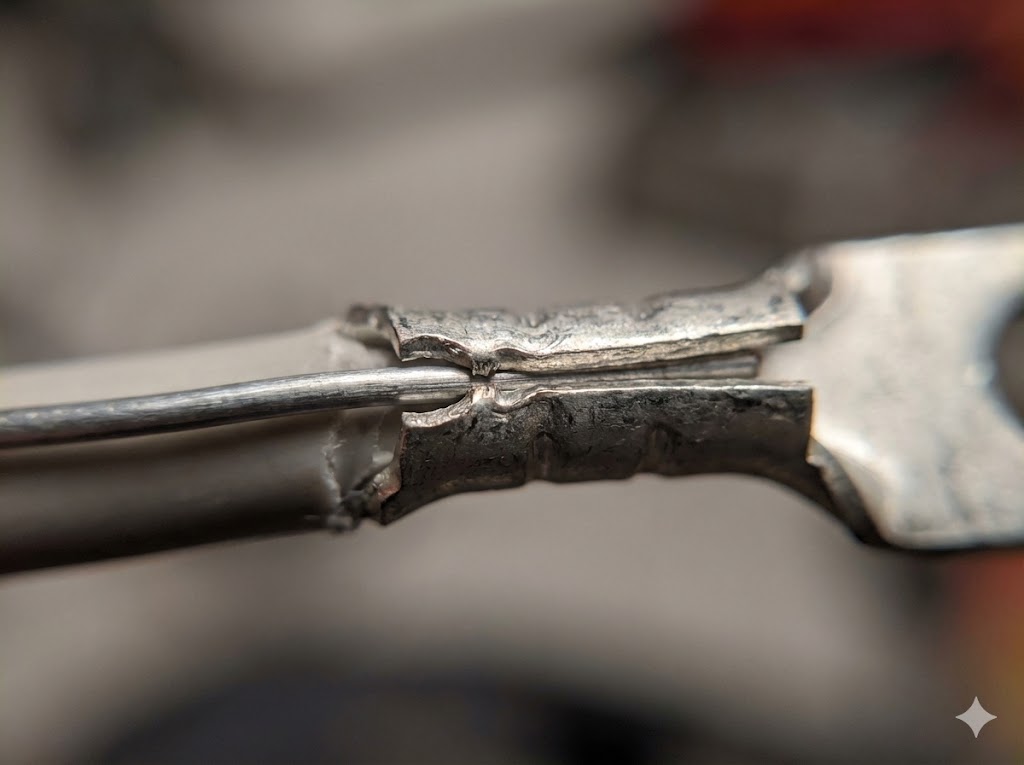

サイズ違いが招く致命的な失敗例

では、適合しないサイズのダイスで無理やり圧着をすると、具体的にどのような問題が起きるのでしょうか。
ここでは、現場で実際によく見かける「大きすぎるダイスで代用した場合」と「小さすぎるダイスで代用した場合」の2つの失敗例について、物理的なメカニズムも交えて詳しく解説していきます。

1. 大きすぎるダイス（1.25sq用など）でカシメた場合

0.75sqの細い電線を、一回り大きい1.25sq用のダイスと端子でカシメた場合、一見すると端子が潰れてくっついているように見えます。
しかし、金属スリーブを最後まで十分に押しつぶすことができていないため、内部の銅線と端子の間にミクロレベルの隙間（ボイド）が残ってしまいます。

この状態は、金属同士が一体化する「冷間圧接」ではなく、ただ単に摩擦力で引っかかっているだけの非常に脆い接続です。
車のエンジンルームのような激しい振動にさらされる環境や、ケーブルに少し引っ張る力が加わっただけで、いとも簡単にスポッと抜け落ちてしまいます。
また、隙間から空気中の酸素や水分が侵入して銅線が酸化し、数ヶ月〜数年かけて徐々に接触抵抗が増大。
最終的にはジュール熱による異常発熱を引き起こし、周囲のプラスチックを溶かして火災に至るリスクすらあるんです。

2. 小さすぎるダイス（0.5sq用など）で無理やりカシメた場合

逆に、「抜けるよりは、強めに潰しておいた方が安全だろう」という誤った思い込みから、0.5sq用の小さなダイスに0.75sqの電線を無理やり押し込んでカシメる方もいます。
これも絶対にやってはいけない失敗例の一つです。

許容量を超えた無理な圧縮（過圧縮）を加えると、金属の逃げ場がなくなり、端子のスリーブ部分にピキッと亀裂（クラック）が入ってしまいます。
さらに恐ろしいのは、過剰な圧力によって内部の細い銅線（素線）を物理的にギロチンのように切断してしまう「素線切れ」を引き起こすことです。
せっかく0.75sqの太さがある電線を使っても、カシメ部分で導体が半分千切れてしまっていれば、実質的に0.3sq以下の性能しか発揮できません。
そこに本来の設計通りの電流を流せば、ボトルネックとなった圧着部分が急激に発熱し、あっという間にショートや発火の原因になってしまいます。

このように、サイズ違いの代用圧着はどちらに転んでも破滅的な結果を招くということを、しっかりと胸に刻んでおいていただければと思います。

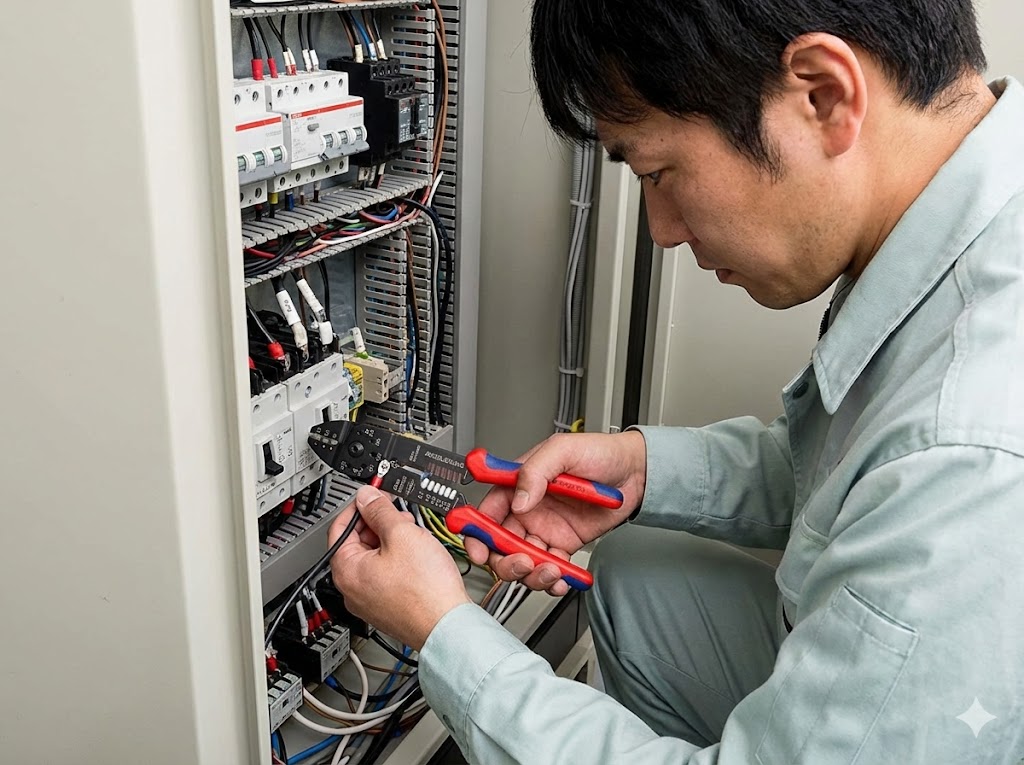

現場で手動ツールが推奨される理由

最近は電動工具の進化が目覚ましく、大規模な電気工事の現場などでは、リチウムイオンバッテリーで動く充電式の電動油圧圧着工具をよく見かけるようになりました。
ボタン一つで何トンもの圧力をかけられるので、一見すると「0.75sqの配線でも電動ツールを使えば楽で確実なのでは？」と思うかもしれませんね。
しかし、実際の現場では、0.75sqのような細物領域において電動ツールが使われることはほとんどなく、依然として高品質な手動ツール（ハンドツール）が絶対的なベストプラクティスとされています。

細物配線に求められるのは「パワー」ではなく「繊細さ」

その最大の理由は、0.75sqが使われる作業環境の特殊性と、求められる繊細な力加減にあります。
主要な電動工具メーカーが販売しているプロ向けモデルの仕様を見ると、そのほとんどが「14sqから250sq」といった太い幹線ケーブルを対象とした大型機です。
本体の重量も数キログラムあり、とても片手で振り回せるような代物ではありません。

一方、0.75sqの配線が行われるのは、高密度に配線されたシーケンサ（PLC）周辺の制御盤内や、複雑なセンサーネットワークの結線、あるいは自動車のダッシュボード裏といった「極めて狭く、手探りでの作業が要求される場所」がほとんどです。
そんな入り組んだ狭小空間に、大きくて重たい電動工具を持ち込むことは物理的に不可能です。
モーターの筐体が視界を遮ってしまい、ミリ単位での精緻な端子のセットアップすらままならなくなってしまいます。

工具の駆動方式	特徴と現場での実用性	0.75sqへの適性
専用手動圧着工具	軽量コンパクトで視界が広く、 繊細な手の感覚が伝わる。	◎ 最適
万能電工ペンチ	汎用性は高いが、精度の高い専用ダイスを 持たないことが多い。	△ 非推奨
電動機械式圧着機	太物ケーブルの連続作業には最強だが、 重くて狭所に入らない。	× 不向き

※環境や用途によって最適な工具は異なりますが、細物配線には圧倒的に手動ツールが有利です。

また、0.75sqの端子を塑性変形させるために必要な荷重は、トグル機構を備えた手動工具であれば約250N（約25kgf）程度で済みます。
これは、片手でカチッと握り込むだけで十分に補えるレベルの力であり、わざわざ高価で重いモーターの動力を借りる必要は全くありません。
指先の延長として直感的に扱え、確実にラチェットが作動する感覚をフィードバックとして得られる手動ツールこそが、この領域においては最高峰の性能を発揮するんです。

0.75の端子圧着工具による精密な施工手順

自分にぴったりの専用工具を手に入れたら、次はその性能を100%引き出すための正しい手順を身につけることが大切ですね。
いくら良い工具を使っても、作業する人間の手順が間違っていれば完璧な施工はできません。
ここからは、0.75端子圧着工具を使った具体的な作業の流れと、失敗を未然に防ぐためのプロ目線のコツを順番に解説していきます。

施工不良を防ぐ正しい使い方と基本

圧着工具を正しく使うためには、まず高品質な手動工具の心臓部とも言える「成形確認機構（ラチェット機構）」の正しい働きと操作感を体で覚える必要があります。
この機構は、適正な圧着力に達してダイスが完全に閉まりきるまで、いかなる理由があってもハンドルが開かないようにするフェイルセーフの安全装置です。

一気に握り込み、途中で絶対に迷わないこと

作業の際によくある失敗が、途中で「端子の位置がずれたかも？」と不安になって力を緩めてしまったり、工具を斜めにこじってこじ開けようとしてしまうことです。
これをやってしまうと、端子が歪んで変形したり、ダイスに無理な負荷がかかって工具自体が破損する原因になります。

基本となる使い方は、正しい位置に端子と電線をセットしたら、ラチェットが「カチカチカチッ」と音を立てて最後まで進み、一番奥でロックが解除されて自然にハンドルがパカッと開くまで、ためらわずに一気に握り込むことです。
この一連のストロークを途切れさせないことが、美しい冷間圧接を生み出す最大のコツかなと思います。

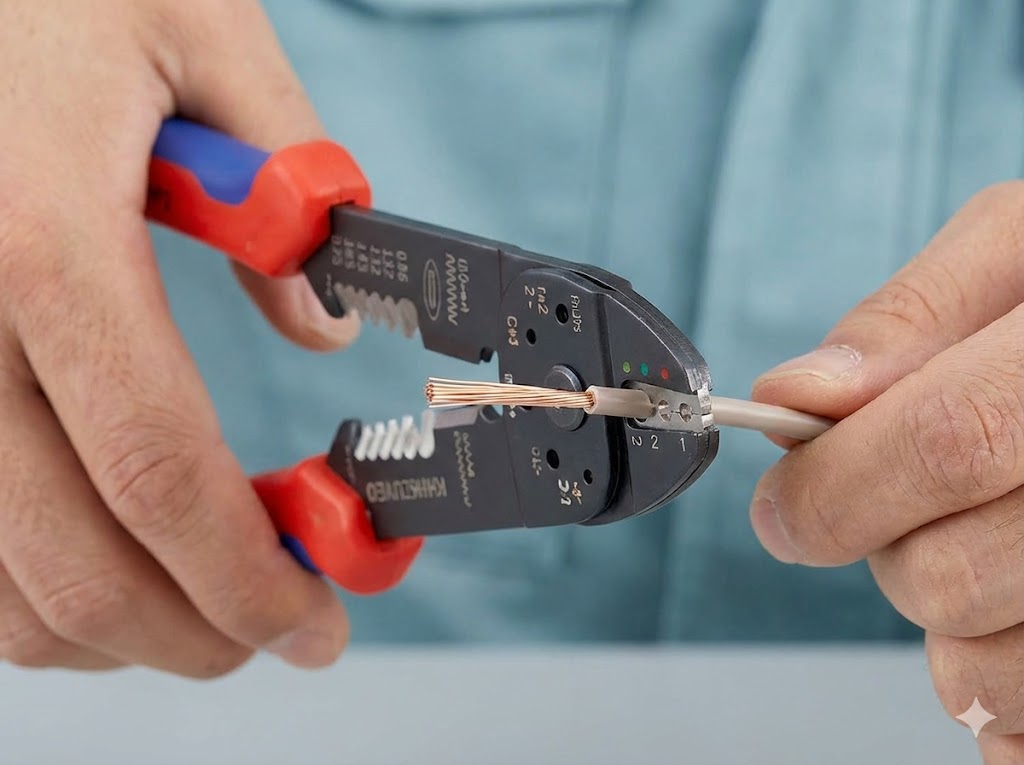

芯線を守る被覆剥きの最適化

圧着作業の成否は、実は工具でカシメる前の段階、つまり「被覆剥き（ワイヤーストリップ）」の精度によってすでに8割方決定づけられていると言っても過言ではありません。
ここを雑にやってしまうと、後からいくら完璧にカシメても取り返しがつかないんです。

0.75sqの細い銅線を1本も犠牲にしないために

0.75sqの電線は、太い単線ではなく、髪の毛のように細い何本もの銅線（素線）を撚り合わせて一本の導体にしています。
DIYでよくやってしまいがちなのが、カッターナイフやニッパーを使ってグリグリと力任せにプラスチック被覆を剥ごうとすることです。
これをやると、高確率で内部の素線を数本傷つけてしまい、被覆と一緒にブチッと引きちぎってしまいます。

0.75sqという限られた断面積の中で、数本の素線が失われることは致命傷です。
全体の電流容量が10%〜20%も低下してしまい、そこに本来の電流が流れると、電線の残った部分に過大な負荷がかかって異常発熱を引き起こす原因となって非常に危険です。

この問題を確実に避けるためには、電線の太さにピタリと合った専用のワイヤーストリッパー（被覆剥き工具）を使用することを強く推奨します。
精度の高いストリッパーを使えば、内部の芯線を一切傷つけることなく、外側の被覆だけを豆腐を切るようにスパッと綺麗に切り取ることができます。
剥き出す長さも重要で、使用する端子の種類（裸端子なのか絶縁端子なのか）に合わせて、ミリ単位で正確にストリップスケールを調整してくださいね。

裸端子を専用ダイスでカシメる

プラスチックの絶縁カバーがついていない、金属むき出しの「裸端子（丸形端子やY形端子など）」を圧着する際は、工具のダイスを当てる位置（ポジショニング）が極めて重要になります。
裸端子の圧着は、金属同士の強い結びつきを作る純粋な力勝負となるため、位置が少しでもずれると十分な強度が引き出せません。

芯線の突き出し量とダイスの中心を合わせる

まず、ストリップした電線を裸端子の筒（スリーブ）に挿入します。
この時、電線の芯線の先端が、スリーブの向こう側からわずかに（約1mm程度）突き出るように挿入するのが電気工学的に最も正しい状態です。
短すぎるとスリーブの中で芯線が途切れてしまい圧着面積が足りず、逆に長く突き出しすぎると、隣接する他の端子や金属部品と接触してショート（短絡）する危険性が生じます。

電線を正しい位置に保持したら、工具のダイスをセットします。
ダイスの凸部分（一番深く窪んでいるところ）が、端子スリーブのど真ん中に正確に当たるように位置を微調整してください。
セット位置が決まったら、工具が電線に対して直角（垂直）になるように両手または片手でしっかりと構え、成形確認機構が作動してハンドルが自然にパカッと開くまで一気に力を加えてカシメ切ります。
圧着が終わったら、結線部を軽く手で引っ張ってみて、グラつきやすっぽ抜けるような嫌な感覚がないか、物理的な確認（簡易引張試験）を行う習慣をつけておくのもプロの現場の知恵ですね。

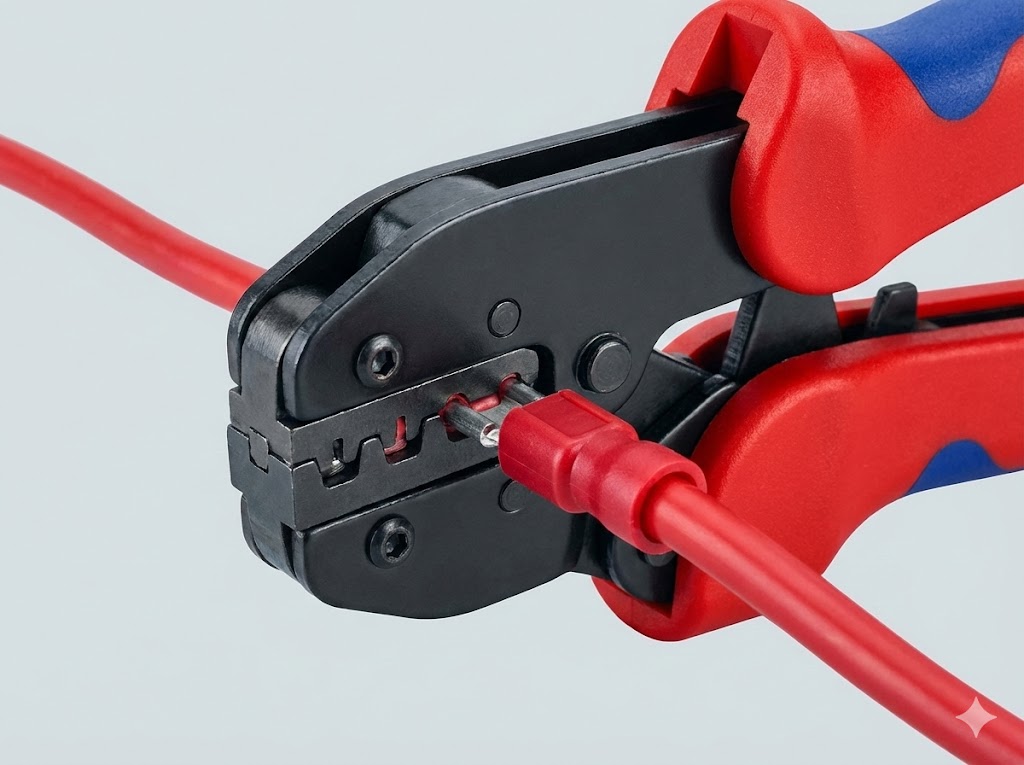

絶縁端子の防振効果を高める手順

ビニルやナイロンなどのプラスチック被覆があらかじめついている「絶縁被覆付端子」や「閉端接続子」を使用する場合は、裸端子とは少し異なる専用のアプローチと工具が必要になります。
絶縁端子は、ショートを防ぐだけでなく、振動に対する耐性を高めるための工夫が凝らされた優れた部品です。

被覆ごとカシメて振動ストレスを分散させる

絶縁端子専用の圧着工具のダイスをよく見てみると、裸端子用のものとは形状が全く異なり、平べったい楕円形やU字型のような滑らかな形をしています。
これは、内部の金属スリーブを潰すと同時に、外側のプラスチック被覆も一緒に優しく包み込むようにカシメるためです。

芯線部分と被覆部分の両方をしっかりと保持することで、電線が根本で鋭角に曲がったり、長期間の微振動にさらされたりした際に、銅線への物理的なストレスを被覆部分がクッションとなって吸収してくれる「防振効果」を飛躍的に高めることができます。
車やバイクの電装品いじりには欠かせない技術ですね。

作業の注意点として、工具を斜めに当ててカシメてしまうと、プラスチック部分が無理に引き延ばされて破断してしまったり、逆に内部の金属スリーブまで十分な圧力が伝達されずスカスカの状態になってしまうトラブル（失敗）が起こりやすくなります。
ダイスの溝に対して絶縁被覆が真っ直ぐ平行になるように慎重に位置決めをしてから、ゆっくりと、しかし力強く最後まで圧着しきるのが綺麗な仕上がりを生む最大のコツかなと思います。

【まとめ】0.75の端子圧着工具で完璧な配線作業を

0.75端子の配線に欠かせない工具の選び方から、規格の重要性、万能ツールの罠、そして具体的な作業手順に至るまで、かなりマニアックな部分も含めて詳しくお伝えしてきました。

0.75sq（スケア）というサイズは、太すぎず細すぎず、あらゆる電子機器や自動車配線で使われる極めて汎用性の高いサイズです。
だからこそ、サイズ違いの適当な電工ペンチで代用することを絶対に避け、完璧に設計された専用のダイスを備えた工具を選ぶことがどれほど大切か、その奥深さをお分かりいただけたのではないかと思います。

電気を安全に、そして確実に扱うためには、一つひとつの小さな結線作業におろそかにしていい工程は一つもありません。
被覆を丁寧に剥き、適切な端子を選び、JIS規格に準拠した信頼の置ける工具でカチッと確実に冷間圧接を行う。
その積み重ねが、何年経ってもトラブルを起こさない強靭なシステムを作り上げます。

これから工具を揃えようと考えている方や、今の配線の仕上がりにいまいち自信が持てないという方は、ぜひ今回の記事を参考にして、信頼できるメーカーの専用手動ツールを手に取ってみてください。
皆さんの日々の配線作業が、自分にぴったりの0.75端子圧着工具の正しい活用によって、より安全で美しく、完璧な仕上がりになることを心から願っています。
楽しいDIYライフ、そして確実な電気工事を実現していきましょう。
