初心者必見！025型端子の圧着工具の確実な選び方と使い方のコツ

自動車の配線カスタマイズや電子工作をしていると、025型端子の圧着工具の選び方で悩むことはありませんか。
特に住友電装や矢崎総業といったメーカーによって端子の種類が異なるため、どれを選べばいいか迷ってしまいますよね。

また、極小サイズゆえに圧着に失敗しやすく、上手な使い方のコツを知りたいという声もよく耳にします。
たとえば、専用のペンチを使わずに汎用品で代用しようとして、端子がぐにゃりと曲がってしまったり、配線がすぐに抜けてしまったりと、苦い経験をしたことがある人も多いのではないでしょうか。

配線作業は目に見えない電気を扱うからこそ、確実な結線が求められる非常に重要な工程です。
しかし、ネット上には様々な情報が溢れており、結局自分の用途に合ったツールがどれなのか、判断するのが難しい状況になっています。

この記事では、プロからDIYユーザーまで人気を集めるツールのPAD-11やPA-09の比較から、確実な結線を行うための力学的なポイント、そして部品調達に便利な配線コムの情報まで、私の経験を交えながら分かりやすく解説していきます。
これから配線作業に挑戦する方も、過去に失敗してしまった方も、ぜひ工具選びの参考にしてみてください。

025型端子の圧着工具の基礎知識

ここから、非常に小さくデリケートな025型端子を扱うために知っておくべき基本的な知識について、私の視点から深掘りして解説していきます。
自動車の配線や電子制御化が進む現代において、なぜ数ミリ単位の精度を持つ専用の圧着工具が絶対に必要なのか、その工学的な背景も含めて一緒に確認していきましょう。
基礎を理解することで、その後の工具選びがぐっと楽になるはずです。

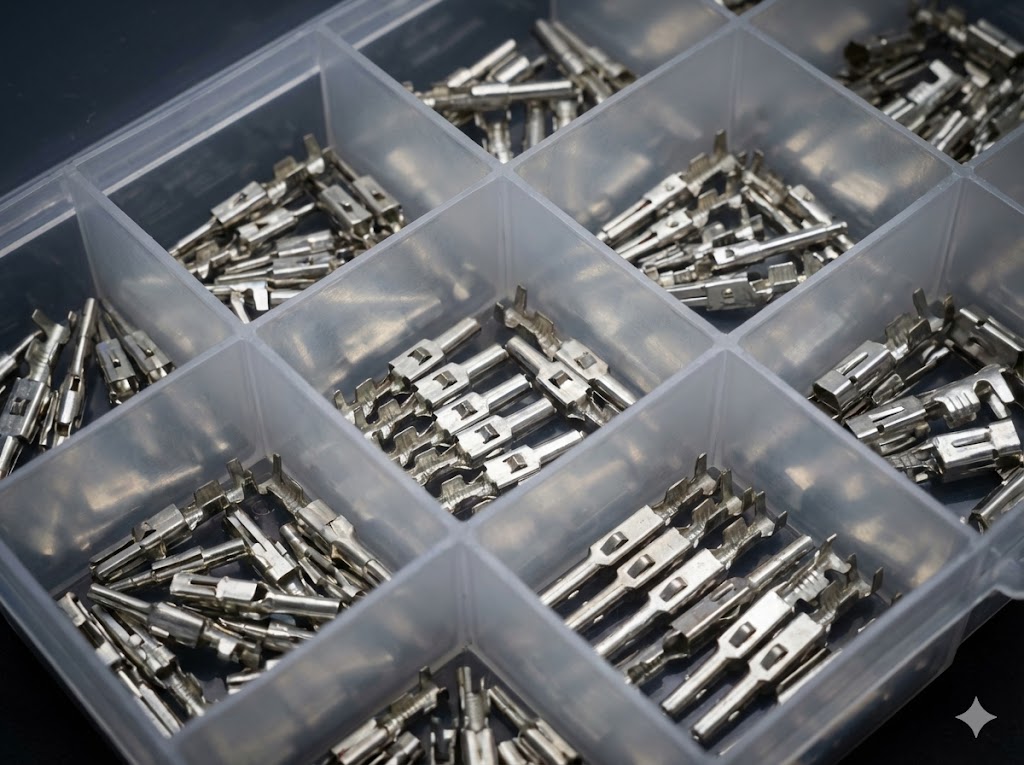

住友電装や矢崎総業の端子の種類

025という名称の由来と規格の基本

市場に広く出回っている025型端子ですが、この「025」という数字が何を意味しているかご存知でしょうか。
実はこれ、端子のオス側にあるタブの幅が0.025インチ（約0.64mm）であることに由来しているんです。
自動車の省スペース化に伴い、機器の小型化に対応したコネクタとして業界標準になりつつあります
（出典：矢崎総業『0.64(025)コネクタシリーズ』）。
現代の車はECU（電子制御ユニット）や各種センサーの塊で、限られたスペースに何百本もの配線を収める必要があり、昔ながらの大きな端子では物理的にハウジングが巨大化してしまうんですね。
そのため、この極小サイズのコンタクトピンが、通信線やセンサー入力線などに幅広く採用されるようになりました。

住友電装と矢崎総業の設計思想の違い

025型端子を供給する主要メーカーとして、私たちがよく目にするのが「矢崎総業」と「住友電装」です。
規格としてのタブ幅は同じ0.64mmですが、メーカーやシリーズごとにコネクタの保持構造や板厚に微細な違いがあるんです。
例えば、矢崎総業の非防水Fターミナルなどは、一般的なオープンバレル（U字型）を採用していて、汎用的な工具でも比較的扱いやすいという特徴があります。
一方で、住友電装のTSシリーズやNHシリーズは、コネクタをカチッと嵌合させた時のクリック感や、端子自体の剛性に独自の設計思想が盛り込まれているようです。
どちらが優れているというわけではなく、用途や環境によって使い分けるのが正解ですね。

表面メッキの種類と端子への影響

さらに注目したいのが、端子の表面に施されたメッキ処理です。
多くの025型端子は、黄銅（真鍮）をベースにスズ（Sn）メッキが施されています。
このスズメッキが、銅合金の酸化を防ぎ、走行中の微小な振動による摩耗（フレッティング）を減らしてくれる重要な役割を果たしているんですね。
ただ、このメッキ被膜は非常に薄くてデリケートなので、不適切な工具で乱暴に扱うと、あっという間に剥がれてしまいます。

メーカーによるわずかな板厚やインシュレーションバレル（被覆部）の長さの違いが、後で選ぶ圧着工具のダイスサイズに決定的な影響を与えます。
自分が手元に持っている端子の「メーカー」と「種類」を正確に把握することが、美しい仕上がりへの第一歩と言えるかもしれません。

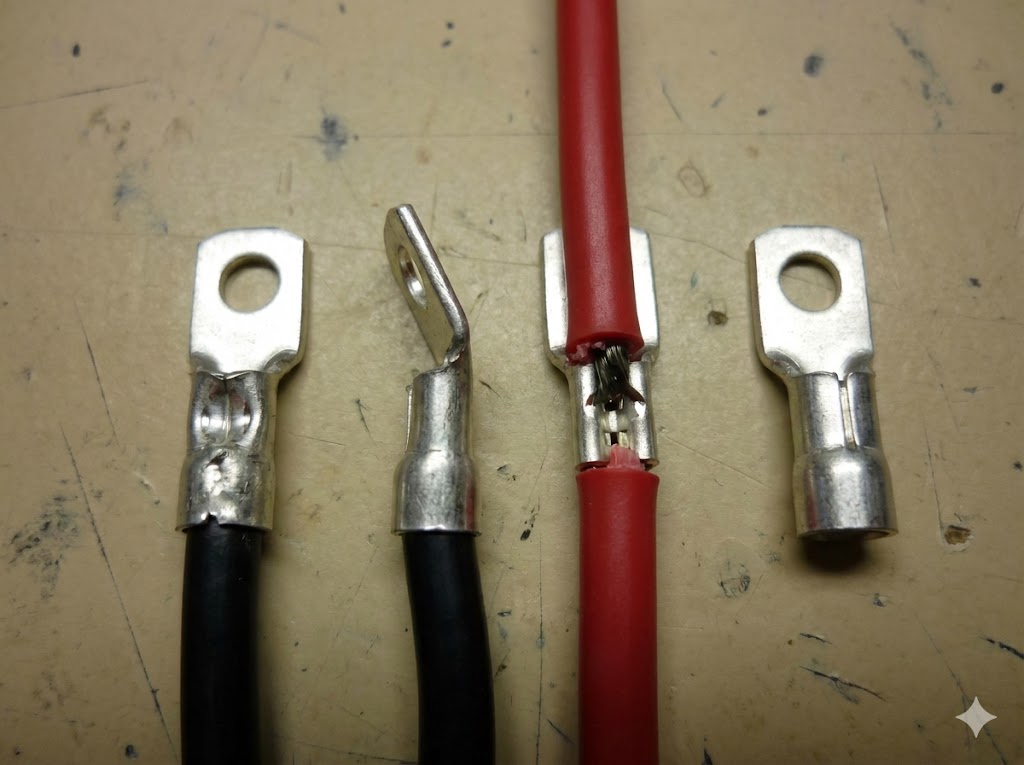

圧着不良や失敗が起きる主な原因

力任せが招く過圧着とバナナ変形

025型端子の圧着作業で失敗してしまうという悩みは、DIYユーザーから本当によく聞きます。
最も頻発するのが、端子に対して小さすぎるダイスを選んでしまったり、力任せにギュッと加締めたりして起きる「過圧着（オーバークリンプ）」です。
025型端子の黄銅は極限まで薄く作られているため、少しでも過度な圧力がかかると、バレル部分がペチャンコに潰れるだけでなく、端子全体が弓のように反り返ってしまうんです。
この「バナナ変形」が起きてしまうと、0.64mmピッチの精密なハウジングに端子を挿入することが物理的に不可能になります。
無理に押し込んでも抜け止め用のランスが機能せず、走行中の振動でスポッと抜けてしまうリスクが跳ね上がってしまいますね。

見えない恐怖である圧着不足の代償

一方で、大きすぎるダイスを選んでしまった場合に起こるのが「圧着不足（アンダークリンプ）」です。
ワイヤーバレルの巻き込みが甘くなり、芯線同士の間に目に見えないわずかな隙間（空隙）が残ってしまいます。
怖いのは、作業直後のテスターによる導通チェックでは正常に反応してしまうことが多い点です。
しかし、車特有の激しい温度変化や微振動に長期間さらされると、その隙間から酸化が進行して接触抵抗がジワジワと増大していきます。
CAN通信などの微小電流を扱う回路では、このわずかな抵抗増大が信号波形を狂わせる原因になるんですね。

被覆の噛み込みと接触抵抗の増大

もう一つのよくある失敗が、電線の被覆（ゴムの部分）の先端を、芯線用のワイヤーバレルに一緒に巻き込んでしまう「被覆の噛み込み」です。
被覆材は絶縁体なので、これが金属同士の接触面に挟まると、電気が全く流れなくなったり、極めて不安定な状態になったりします。
これは、電線をストリップ（皮剥き）する長さが不適切だったり、工具に端子をセットする際の位置決めが甘かったりすることが主な原因です。
ミリ単位以下のシビアな世界なので、肉眼だけで完璧にこなすのはプロでも至難の業だと言えるかもしれません。

失敗を防ぐ正しい使い方のコツ

適合電線の選定とバレルの力学的関係

では、あのデリケートな025型端子をどのように扱えば失敗を防げるのでしょうか。
まず一番の基本は、使用する電線（AVSやCAVSの0.3〜0.5スケアなど）と端子の組み合わせに対して、完全に最適化されたダイスサイズを選定することです。
極小端子用の電線は、芯線が細いだけでなく、被覆の厚みも極限まで薄く作られています。
圧着というのは単に金属を曲げる作業ではなく、塑性変形を利用して金属同士を冷間圧接させる高度な加工プロセスなんですね。
ダイスがワイヤーバレルを綺麗なハート型に丸め込み、芯線と内壁の隙間を完全に押しつぶすことで初めて、本来の電気的パフォーマンスが発揮されます。

ベルマウスと芯線突き出しの重要性

さらにプロが必ずチェックしているのが、「ベルマウス」と「芯線の突き出し」という2つのポイントです。
ベルマウスとは、ワイヤーバレルの両端に形成されるラッパ状の広がりのことです。
特に極細線を扱う場合、圧着時のエッジ（角）が芯線に食い込んで断線してしまうのを防ぐため、このベルマウスが適度に確保されている必要があります。
また、加締め部の先端から芯線がほんのわずかに（0.5mm程度）突き出している状態を確認することも重要ですね。
これを確認することで、すべての芯線が確実にバレル内に収まり、ホールドされていることを担保できるわけです。

テスト圧着とマイクロスコープでの確認

実践的な使い方の最大のコツは、一発勝負を避け、「テスト圧着と目視での確認」のループを回すことです。
同じ0.5sqの電線でも、メーカーによって被覆の硬さが違ったり、芯線の構成が微妙に異なったりします。
まずは工具の推奨設定値でテスト圧着を行い、直後にルーペやスマートフォンのマクロレンズを使って、仕上がり状態を厳密にチェックします。
芯線の圧着強度が適切か、被覆が破れるほど過剰に締め付けられていないかを確認し、状況に応じて0.1mm単位でダイスサイズや握る力を微調整していくんです。
この地道なフィードバックこそが、失敗ゼロへの確実な道のりだと思います。

電線付き端子の戦略的な活用方法

プレクリンプケーブルという賢い選択肢

ここまで圧着のコツをお話ししてきましたが、高度な工具と熟練の技術をもってしても、025型端子の手作業にはかなりの時間と神経を使います。

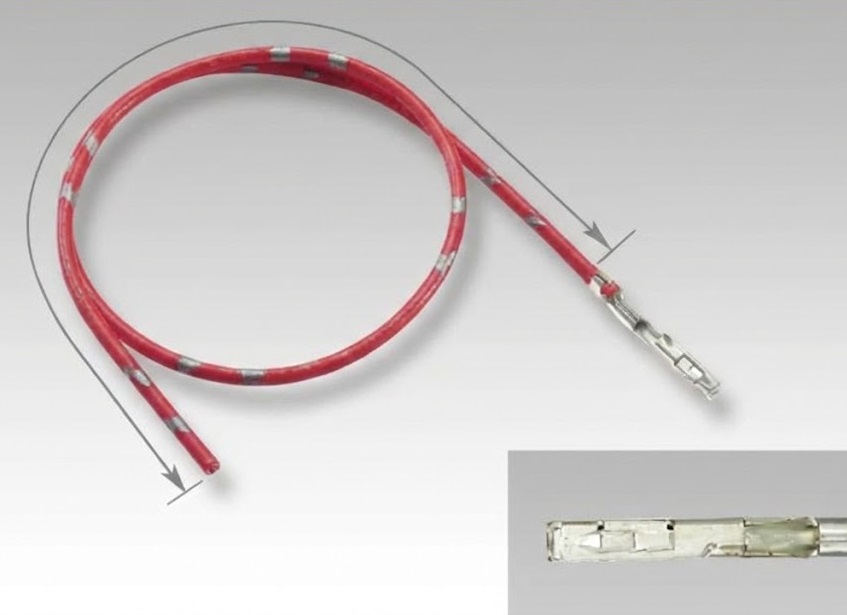

そこでおすすめしたいのが、メーカー基準の品質であらかじめ電線が圧着された「電線付き端子（プレクリンプケーブル）」を活用するというアプローチです。
たとえば矢崎総業の製品だと、0.3sqの電線が非防水Fターミナルに工場圧着された状態で販売されていたりするんですね。
これは、完璧な温度管理と荷重管理のもとで機械圧着されているため、手作業では絶対に到達できないレベルの信頼性を誇ります。
自作派の方には少し邪道に聞こえるかもしれませんが、プロの現場でも多用されている極めて合理的なソリューションなんです。

導入コストとデバッグの手間を天秤にかける

もちろん、プレクリンプケーブルは端子単体（数十円）と比較すると単価は高くなります。
しかし、高額な精密圧着ペンチ（約1万円）を初期投資として購入し、さらにダイス選びで試行錯誤する時間を考えたらどうでしょうか。
万が一、圧着不良に気づかずに車体に組み込んでしまい、後からシステム全体のデバッグ作業に追われるリスクを総合的に勘案すると、実は圧倒的にコストパフォーマンスが高いとも言えます。
特に初めて025型端子を扱う方や、作業頻度がそれほど高くない方にとっては、最初からアッセンブリー品を選ぶのは非常に賢い選択だと思います。

現場での緊急補修における圧倒的メリット

また、現場での緊急補修作業においてもプレクリンプケーブルは絶大な威力を発揮します。
エンジンルームの奥深くや、ダッシュボード裏の狭いスペースで配線を修理しなければならない時、手元でルーペを見ながら精密圧着を行うのは物理的に不可能です。
そんな過酷な環境下でも、電線付き端子があれば、スリーブやハンダを使って既存の配線と結線するだけで、確実かつスピーディーに作業を完了させることができます。
プロジェクトが求める品質、作業頻度、予算のバランスを見極めながら、専用工具による自作と、電線付き端子を柔軟に使い分けるのが今の主流のやり方ですね。

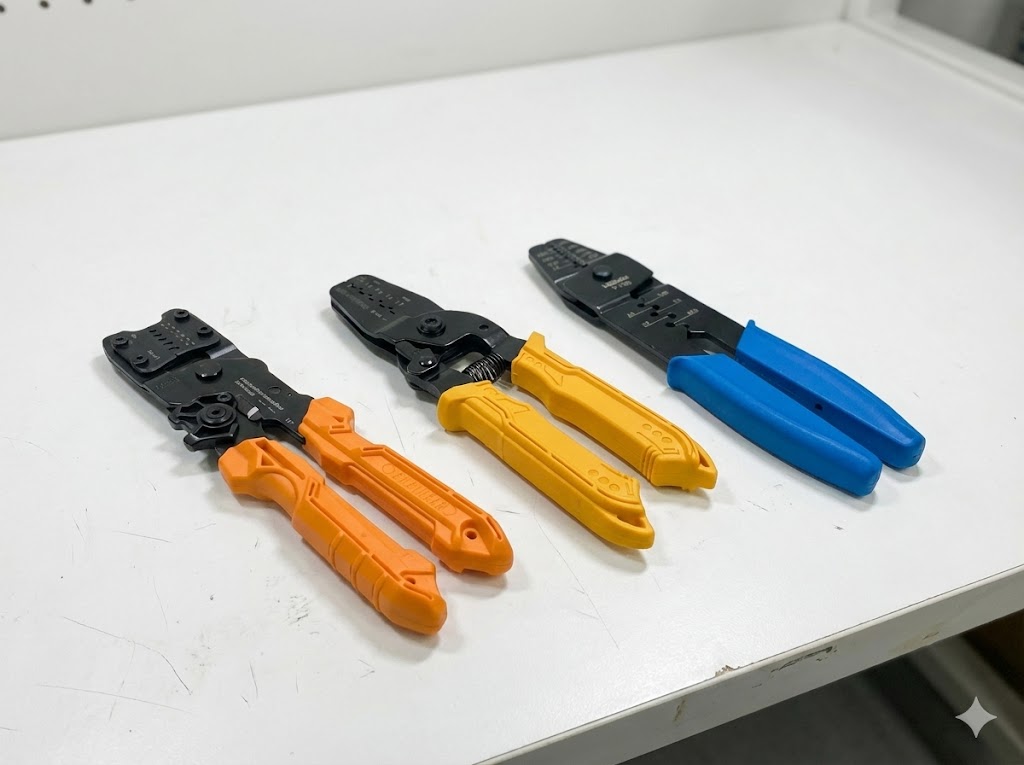

025型端子の圧着工具の徹底比較

ここからは、実際に検索ユーザーからの圧倒的な支持を集めている代表的な圧着工具について、それぞれの設計思想や技術的仕様を徹底的に比較していきます。
エンジニア製やホーザン製など、市場には様々な選択肢がありますが、実はそれぞれ得意とする領域が全く異なるんです。
ご自身のプロジェクト要件や将来的な拡張性に合わせて、どのモデルを相棒に選ぶべきか、一緒にじっくりと考えていきましょう。

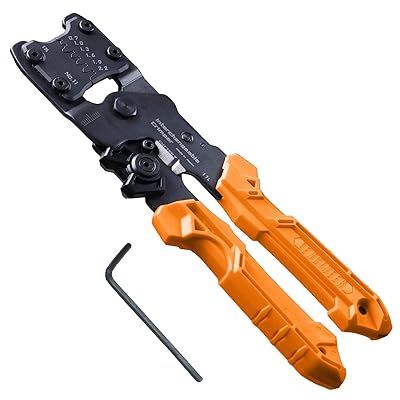

高精度なエンジニアPAD-11

プロも唸る圧倒的なダイス加工精度

より完璧な仕上がりと最高水準の結線を求める方にとって、株式会社エンジニアの「PAD-11」は間違いなく第一候補となるハイエンドモデルです。
このツールの最大の優位性は、なんと言ってもダイス（型）の加工精度の異常なまでの高さにあります。
025型のような極小端子では、ダイスの表面の滑らかさや奥深さ、底面のR（曲率半径）のわずかな違いが、端子の座屈や歪みといった致命的な不良に直結します。
PAD-11は、この金属流動を緻密に計算した独自の金型設計を採用しており、工場出荷状態に近い驚くほど美しい仕上がりを実現してくれます。
手にした時の剛性感も素晴らしく、まさにプロの道具といった趣がありますね。

0.3mm刻みで細分化されたダイスサイズ

製品には標準で「PAD-11S」というダイスセットが付属していますが、この構成がまた秀逸なんです。
ダイス幅として、0.7mm、1.0mm、1.3mm、1.6mm、1.9mm、2.2mmという6種類のサイズが用意されています。
この0.3mm刻みという極めて細分化された設定により、025型端子はもちろん、M025、F025、さらにはJST（日本圧着端子製造）の各種小型端子に対して、ワイヤーバレルとインシュレーションバレルそれぞれにジャストフィットするサイズを選択することが可能です。
「大は小を兼ねない」極小端子の世界において、この選択肢の多さは圧倒的な安心感に繋がります。

ダイス交換による将来への賢い投資

そしてPAD-11を語る上で絶対に外せないのが、ダイス部が本体から取り外し可能な「モジュラー構造」を採用している点です。
本体価格は約9,900円と、初期投資としては正直かなり高額な部類に入ります。
しかし、将来的に2.5sqなどの少し太い配線や大型端子を扱うことになっても、別売りの大径ダイス（PAD-12Sなど）へと換装するだけで対応できるんです。
複数の専用工具を何本も買い揃え、工具箱をパンパンにする必要がなくなるため、長期的な運用を見据えた際の費用対効果は極めて高いと評価できます。
本気で配線と向き合いたい方には、迷わずこれをおすすめしたいですね。

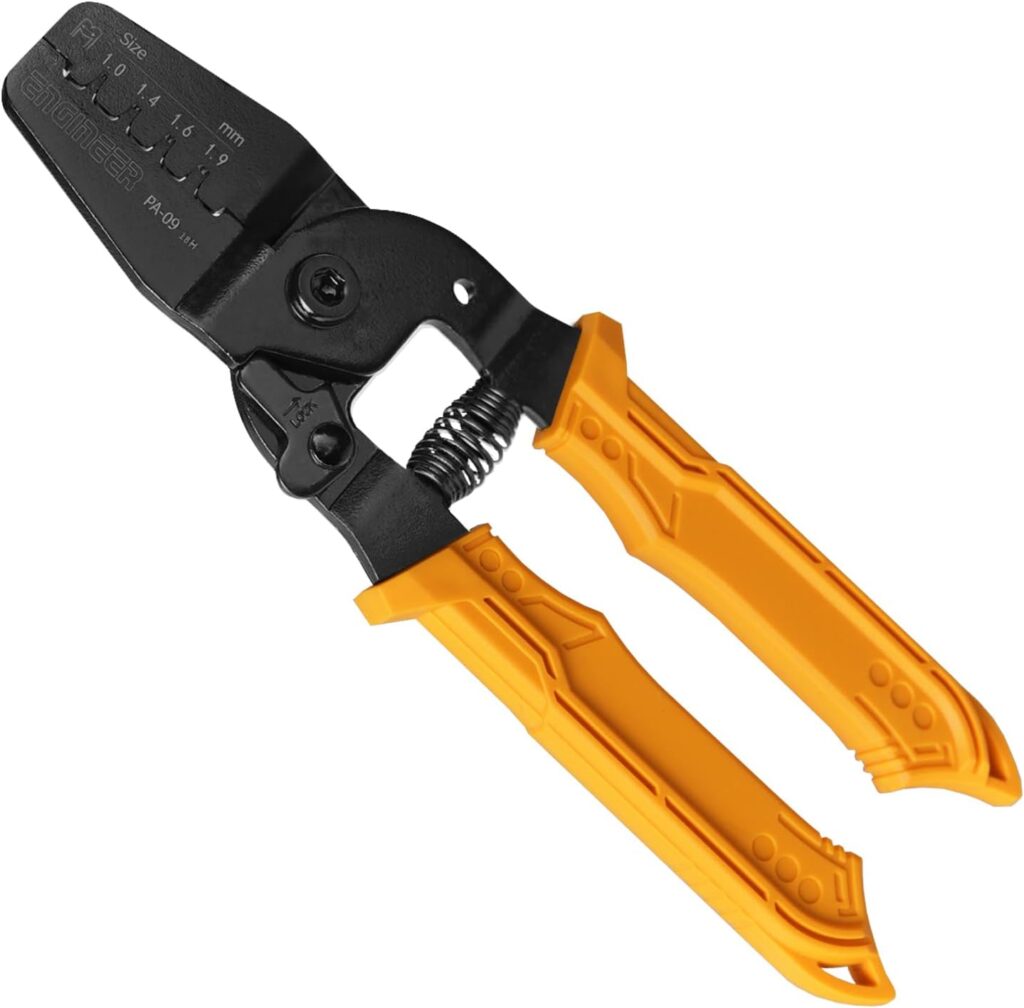

極小端子に特化したPA-09

1.0mmダイスがもたらす極小端子への特化

同じく株式会社エンジニアから展開されている「PA-09」は、電子基板の配線などで使われる極小端子の作業に特化して最適化された専用ツールです。
一見するとPAD-11の廉価版のように思えるかもしれませんが、実は明確な存在意義を持っています。
その本質的な価値は、「1.0mm幅」という極小サイズの精密ダイスを標準装備している点に尽きます。
一般的なオープンバレル用の汎用工具では、ダイス幅が大きすぎて025型端子を確実に巻き込むことができず、ただ平たく押し潰すだけになってしまうことが多いんです。
PA-09の1.0mmダイスは、この物理的な限界をあっさりと突破してくれます。

汎用工具では対応できない微小領域の制覇

この1.0mmダイスの存在により、PA-09は025型端子はもちろんのこと、それよりもさらに一回り小さな特殊コネクタ（JAM製など）に対しても、無類のパフォーマンスを発揮します。
カバーしているダイス幅は1.0mm、1.4mm、1.6mm、1.9mmの4種類に限定されていますが、極小領域にターゲットを絞っている分、作業時の取り回しの良さは抜群です。
小さな端子をダイスにセットする際も、先端がスリムに設計されているため視認性が高く、被覆の噛み込みといった人為的なミスを減らす効果も期待できますね。
「これ一つで何でもできる」わけではありませんが、「これがないとどうにもならない」領域をカバーする、頼れるスペシャリストといった印象です。

電子工作や自作ハーネスのベストセラー

販売価格は6,000円前後と、PAD-11と比較してかなり導入ハードルが低く設定されているのも嬉しいポイントです。
販売店のデータなどを見ても、自動車のECU周辺の極小ハーネスを自作・修理するユーザーや、PCのカスタム配線を行う層から絶大な支持を集めているのがわかります。
事実上の標準ツールとして広く認知されているため、ネット上でも「どの端子にどのダイスを使えばいいか」といった実践的なノウハウが豊富に見つかるのも大きなメリットですね。
もし極小端子以外の作業が増えてきたら、同シリーズのPA-20などに移行するのもスムーズで良いアプローチだと思います。

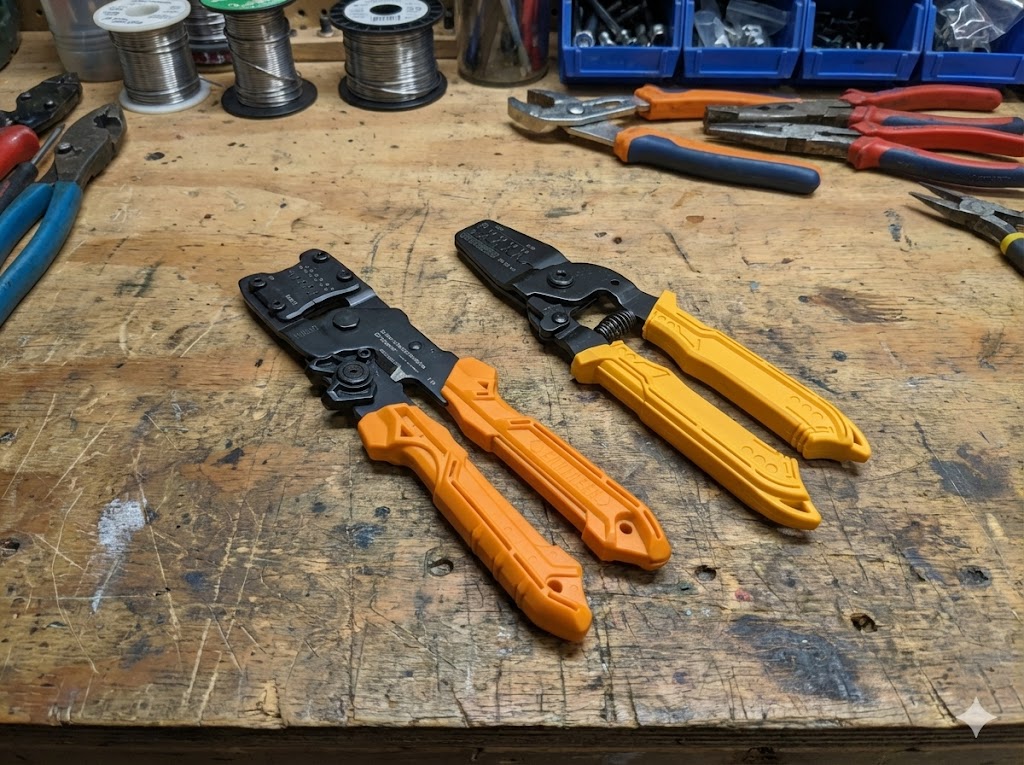

PAD-11とPA-09の性能比較

求める精度と作業幅で変わる最適解

エンジニア製の2つの傑作、PAD-11とPA-09ですが、最終的にどちらを選ぶべきか悩む方も多いと思います。
結論から言うと、選定の基準は「求める仕上がりのレベル」と「今後カバーしたい作業の幅」に尽きます。
工場出荷レベルの量産品質を個人の作業環境で再現し、微細な歪みすら許容できないシビアなプロジェクトであれば、0.3mm刻みのダイスを持つPAD-11が唯一無二の最適解になります。
一方で、そこまでの過剰な精度は求めず、ECU周りや基板配線などの「極小端子を確実に結線すること」にのみフォーカスするのであれば、PA-09でも十分すぎるほどの戦力になってくれます。

予算と将来の拡張性をどう評価するか

また、予算の割り当て方も重要な判断材料になりますね。
初期費用として約1万円を出してでも、将来のダイス交換による拡張性（インフラ）を手に入れたいと考えるか。
それとも、約6,000円で導入し、浮いた予算をプレクリンプケーブルや高品質な端子の購入費に回すという実利を取るか。
どちらも間違いではありません。
ご自身のDIYスタイルや、週末のガレージライフにおいて、配線作業がどれだけのウエイトを占めるかをじっくりイメージしてみてください。
道具選びのこの時間が、実は一番楽しかったりもするんですよね。

具体的な仕様とコストパフォーマンスの違い

情報を整理するために、両者の技術的な仕様と特性を客観的なテーブルにまとめました。
このデータ構造をベースにして、自身のプロジェクト要件に基づいた最適な工具を導き出してみてください。

仕様・評価項目	エンジニア PAD-11	エンジニア PA-09
参考価格	9,900円	6,050円
搭載ダイス幅 （mm）	0.7 / 1.0 / 1.3 / 1.6 / 1.9 / 2.2	1.0 / 1.4 / 1.6 / 1.9
ダイス交換 （拡張性）	あり（別売ダイスに換装可能）	なし（固定式ダイス）
025型への適合性	最も高い（高精度・極細分化）	非常に高い（極小特化）
こんな方に おすすめ	あらゆる端子の 高精度仕上がりを求める方	電子工作など極小端子のみに 絞って作業する方

汎用性が高いホーザンP-706

オープンバレル全般をカバーする段付き構造

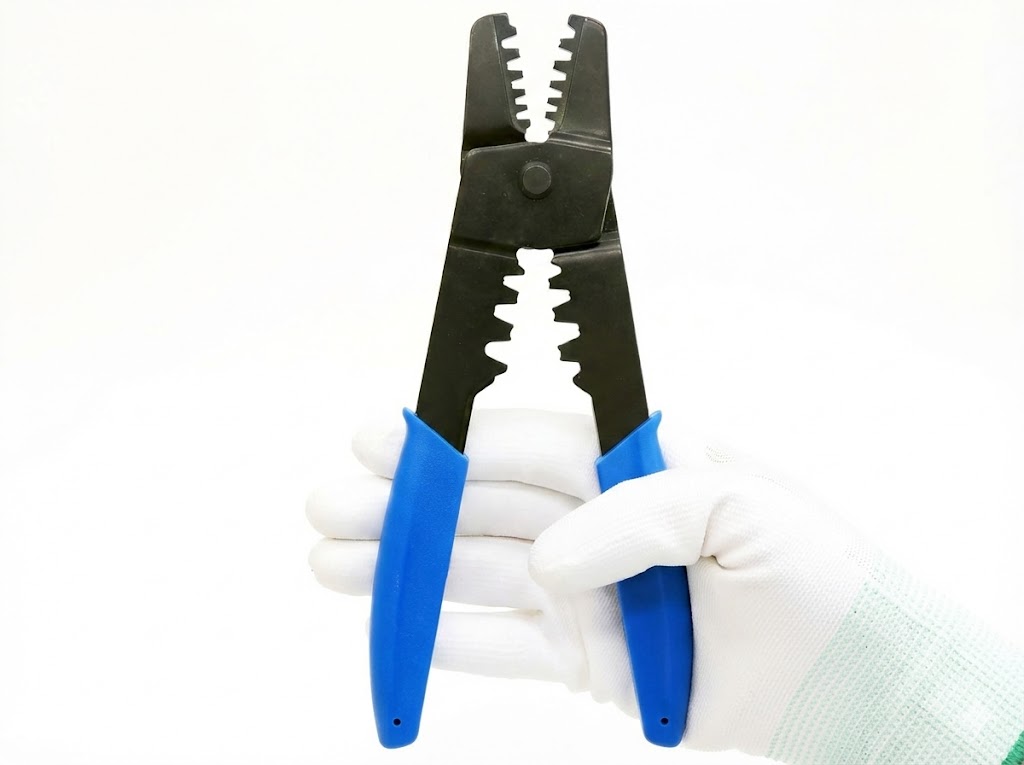

精密特化型のエンジニア製品に対して、オープンバレル端子全般に対応する汎用型ペンチとして電装系エンジニアの間でベストセラーとなっているのが、ホーザン株式会社の「P-706」です。
このモデルの最大の特徴は、ダイス部が独自の「段付き構造」を採用しており、先端が非常に薄く仕上げられている点にあります。
これにより、040型や090型といった自動車用標準サイズの端子を難なくこなしつつ、025型のような微小端子に対しても、ある程度の綺麗な圧着処理を行うことが可能になっています。
一つの工具で様々なサイズの端子を相手にできる汎用性の高さは、DIYユーザーにとって非常に心強い味方ですね。

防水端子のゴム栓処理に必須となる専用機能

そして、P-706が他の精密ツールと一線を画す決定的な機能が、防水端子の組み付けに不可欠な「ゴム栓（ワイヤーシール）」の処理能力です。
ダイス部には、通常のU字型とは異なるφ2.5およびφ4.0の「円形処理部」がしっかりと設けられています。
エンジンルーム内や車両の外部など、水や埃にさらされる環境では防水コネクタの使用が絶対条件になりますが、この太いインシュレーションバレルをゴム栓を傷つけることなく美しく丸め込むのは、専用のダイスがないと至難の業です。
車両全般の配線を扱う現場において、この機能が1本のペンチに統合されていることのメリットは計り知れません。

C字型バレルや太線に対する形状的な制約

販売価格は7,500円前後とミドルクラスに位置づけられますが、汎用性が高い分、いくつかの制約事項も存在します。
たとえば、矢崎総業などが採用する一般的な「U字型バレル」の圧着には極めて適していますが、エーモン工業の製品などに見られる「C字型バレル」を処理するには不向きな形状をしています。
また、3.0sq以上の太い電線や大型端子には対応しておらず、極小端子に対して「完璧な精度」を求める場合はPAD-11に一歩譲る位置づけとなります。
防水処理も含めた「車いじりの総合力」を重視するか、それとも「極小端子への圧倒的な精度」を重視するかで、選ぶべき道が変わってきますね。

部品調達は配線コムがおすすめ

専門商社ならではの圧倒的な品揃えと信頼感

素晴らしい工具を手に入れても、肝心の端子本体やコネクタハウジングをどこで購入すればいいのか迷うことも多いと思います。
特に025型端子のようなニッチで専門的な部品は、近所のホームセンターやカー用品店ではまず手に入りません。
そこでおすすめしたいのが、大阪府池田市に拠点を置く「配線コム」という配線部品の専門商社です。
矢崎総業や住友電装の純正ターミナルから、マニアックな防水カプラー、そして今回紹介したようなハイエンド圧着工具まで、目眩がするほどの圧倒的な品揃えを誇っています。
プロの整備工場も御用達のショップなので、品質面での信頼感は抜群ですね。

個人DIYユーザーに嬉しい柔軟な配送システム

配線コムの素晴らしいところは、BtoB（企業間取引）向けの商社でありながら、私たちのような個人のDIYユーザーのニーズにも完璧に寄り添ってくれるところです。
端子数個といった数百円の超少額の注文であっても、ネコポスなどの安価な配送（380円程度）に柔軟に対応してくれます。
「コネクタのピンを1本だけ折ってしまった！」というような絶望的な状況でも、気兼ねなく部品を調達できるのは本当にありがたいですよね。
また、10,000円以上のまとめ買いで送料無料になるサービスもあるため、工具の購入と合わせてプロジェクト一回分の資材を一気に揃えてしまうのも賢い買い方かなと思います。

マニアックな端子も手に入るオンラインの拠点

さらに、適格請求書（インボイス）や領収書の発行にもオンラインでスムーズに対応しているため、法人のプロトタイプ開発担当者などにも強くおすすめできます。
ウェブサイトも見やすく整理されており、「0.64mm」「非防水」といったキーワードやカテゴリから、目的の端子に迷わずたどり着けるよう設計されています。
配線の世界は奥が深く、部品を探しているだけでも時間が溶けていく楽しさがあります。
手に入らないと諦めていた特殊なコネクタや、自分のプロジェクトにぴったりの素材を探している方は、ぜひ一度公式のオンラインショップを覗いてみてください。
きっと新しいDIYのアイデアが湧いてくるはずですよ。

025型端子の圧着工具選びまとめ

用途に応じた最適解のおさらいと最終確認

ここまで、非常に繊細で難易度の高い025型端子の圧着工具の選び方と、確上手な結線を行うための力学的なノウハウについて、かなり深く解説してきました。
最後にもう一度、あなたの環境に合わせた最適解をおさらいしておきましょう。
最高クラスの加工精度とダイス交換による将来の拡張性を最優先し、妥協のない作業環境を構築したい場合は、「エンジニア PAD-11」が間違いなく第一選択となります。
一方で、予算を抑えつつ基板配線等の極小端子に焦点を絞るなら「エンジニア PA-09」が、そして防水端子のゴム栓処理を含めたオープンバレル全般の汎用性を求めるなら「ホーザン P-706」が有力な選択肢です。

安全と信頼性を最優先にした作業への意識

また、工具のスペック以上に大切にしていただきたいのが、「テスト圧着と目視確認」という地道な品質管理プロセスです。
いくら高級なツールを使っても、電線とダイスの相性や握る力加減で仕上がりは微妙に変わってしまいます。
もし作業時間や熟練度に不安がある場合、あるいは圧倒的なスピードが求められる状況においては、無理をして自作にこだわらず、工場出荷基準を満たした「プレクリンプケーブル（電線付き端子）」を賢く活用することも忘れないでください。
確実な配線作業は、機器が正常に動くためだけでなく、安全性を根底から支える最も大切な工程なんですね。

専門家への相談と自己責任のバランス

自動車のネットワーク（CAN通信など）や高度な電子制御システムに関わる配線を扱う場合、圧着不良がもたらす影響は計り知れません。

※本記事で紹介した数値データや推奨設定はあくまで一般的な目安であり、すべての環境での動作を保証するものではありません。
走行中のエンストやシステムの誤作動など、読者の皆様の人生や財産に影響を与えるような重大な事故や故障を防ぐためにも、最終的な判断や安全確認は必ず専門家にご相談されることを強くおすすめします。

この記事が、あなたの工具選びの悩みを解消し、より安全で楽しいDIYライフ、そしてスムーズな配線作業の一助になれば幸いです。
正しい知識と最適な道具を手に入れて、ぜひ素晴らしいプロジェクトを完成させてくださいね！
